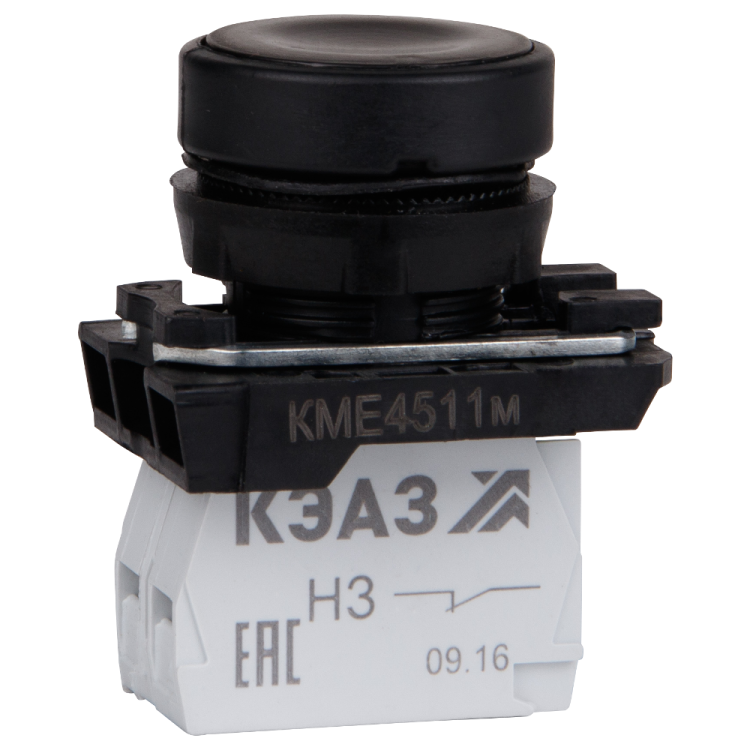

Кнопка КМЕ4511м-черный-1но+1нз-цилиндр-IP54 | 248246 КЭАЗ

Кнопка нажимная 1но+1нз цилиндр черный IP54 от КЭАЗ (артикул 248246) - это надёжный коммутационный элемент для управления оборудованием в условиях пыли и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка нажимная 1но+1нз цилиндр черный IP54 используется для ручного управления электрическими цепями: запуска, остановки, сброса или изменения режима работы оборудования. Благодаря наличию одного нормально открытого (НО) и одного нормально замкнутого (НЗ) контакта, она позволяет одновременно управлять двумя цепями - например, включить двигатель и отключить тормоз. Применяется в промышленной автоматике, на конвейерах, насосных станциях, в системах безопасности.

Технические характеристики

• Количество контактов: 1 НО + 1 НЗ (всего 2 переключающих контакта)
• Номинальное напряжение: 660 В переменного тока (AC), частота 50/60 Гц
• Коммутируемый ток: 10 А
• Степень защиты: IP54 - защищена от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды из любого направления
• Тип толкателя: цилиндрический, плоская поверхность для удобного нажатия
• Механизм: самовозврат - после нажатия кнопка возвращается в исходное положение самостоятельно
• Диапазон рабочих температур: от -25 C до +40 C
• Климатическое исполнение: УХЛ3 - предназначена для эксплуатации в помещениях с умеренным и холодным климатом, возможна работа в неотапливаемых зданиях
• Габариты: 23×23×22,3 мм
• Цвет корпуса и переднего кольца: чёрный
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная 1но+1нз цилиндр черный IP54 монтируется на лицевую панель через круглое отверстие диаметром 22–23 мм. Переднее кольцо обеспечивает герметичную посадку и фиксацию. Для установки требуется стандартный крепёж - гайка и шайба, которые обычно идут в комплекте. Подходит для панелей толщиной до 5 мм. Соединение проводов осуществляется через винтовые клеммы - допускаются медные жилы сечением до 2,5 мм2. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковольтное коммутационное оборудование. Это гарантирует безопасность при работе с напряжением до 660 В и током до 10 А. Конструкция выполнена из прочного термостойкого пластика, устойчивого к механическим воздействиям и химическим агрессивным средам, характерным для промышленной среды.

Преимущества

• Два типа контактов в одном устройстве - экономия места и упрощение схемы управления
• Высокая степень защиты IP54 - работает в пыльных и влажных помещениях без дополнительных кожухов
• Цилиндрический толкатель с плоской головкой - удобен для операторского управления даже в перчатках
• Самовозврат - не требует постоянного удерживания, снижает риск ошибок
• Чёрный цвет и единый дизайн переднего кольца - гармонично вписываются в современные панели управления

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Работает только в пределах температур от -25 C до +40 C - не подходит для экстремального севера или нагревающихся зон рядом с печами
• Не рассчитана на высокочастотные импульсные нагрузки - применяется только для коммутации постоянных или слабо изменяющихся токов
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная сигнализация состояния

Примеры использования

• Станок с ЧПУ: одна кнопка запускает движение стола (НО), другая - останавливает питание двигателя (НЗ)
• Конвейерная линия: кнопка “Старт” включает ленту, “Стоп” - отключает её и активирует тормоз
• Щит управления: аварийная остановка системы с использованием НЗ-контакта для последовательного отключения цепей
• Аппараты для сварки: управление включением/выключением подачи газа и тока

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен совпадать с габаритами кнопки (23 мм), иначе потребуется доработка
• При подключении используйте качественные кабели с хорошей изоляцией - напряжение 660 В требует соблюдения правил электробезопасности
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Для долговечной работы избегайте попадания металлической стружки или крупной пыли внутрь механизма - хотя IP54 защищает, чрезмерное загрязнение может вызвать заклинивание
• Кнопка КЭАЗ 248246 совместима с другими изделиями серии “Устройства подачи команд и сигналов” - легко заменяется аналогами того же производителя
