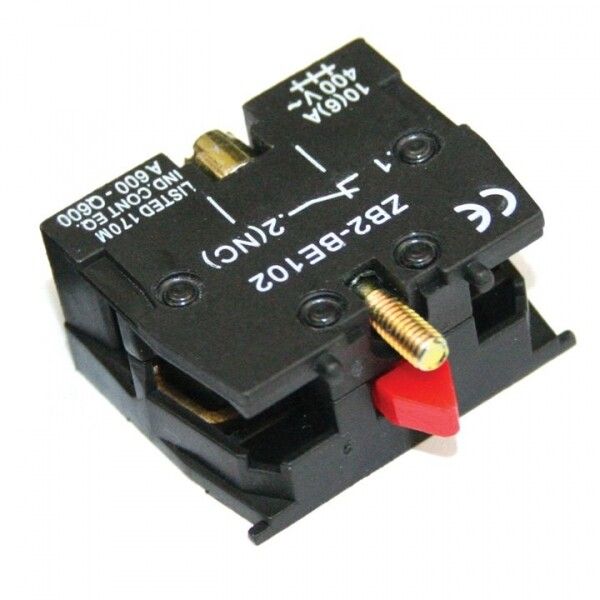

Дополнительный контакт XB-2 NC красный EKF PROxima | pbn-xb-2-nc

Контакт дополнительный XB-2 NC красный от EKF - компактное устройство для расширения функционала коммутационных аппаратов, таких как кнопки управления и светосигнальная арматура. Артикул pbn-xb-2-nc обеспечивает надёжное подключение в цепях переменного и постоянного тока до 660 В, идеально подходит для сборки панелей управления на заводах и в автоматизированных системах.

Назначение и область применения

Контакт дополнительный XB-2 NC красный предназначен для установки на устройства управления - например, кнопочные посты, переключатели или светосигнальную арматуру. Он добавляет одну дополнительную замыкающую (NC) контактную группу, что позволяет передавать сигналы в другие цепи без изменения основного аппарата. Применяется в системах автоматизации, на станках, конвейерах, в щитах управления, где требуется расширить число доступных контактов для контроля, блокировки или индикации состояния.

Технические характеристики

• Тип контакта: Нормально замкнутый (NC) - один контакт
• Род тока: Переменный и постоянный (AC/DC)
• Номинальное напряжение: До 660 В
• Номинальный рабочий ток: 2,5 А
• Частота: 50 Гц (для AC)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Материал корпуса: Пластик
• Цвет: Красный - визуальная маркировка состояния
• Диапазон температур: От -10 C до +40 C
• Способ монтажа: Монтаж сверху - устанавливается поверх базового устройства
• Тип подключения: Винтовые зажимы - надёжное и проверенное соединение
• Исполнение: Аналоговый модуль - не требует внешнего питания

Совместимость и монтаж

Контакт дополнительный XB-2 NC красный совместим с оборудованием серии PROxima от EKF, включая кнопки и переключатели с соответствующими посадочными местами. Установка осуществляется сверху - достаточно совместить фиксирующие выступы с гнездом на корпусе устройства и защёлкнуть. Подключение проводов выполняется через винтовые клеммы: сечением до 2,5 мм2. Для правильной работы важно соблюдать полярность при использовании в цепях постоянного тока. Не рекомендуется использовать с оборудованием других серий без проверки механической совместимости.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для слаботочных и силовых цепей в условиях промышленного использования. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не обеспечивает защиту от влаги - применение допускается только внутри закрытых щитов или помещений. Температурный диапазон (-10…+40 C) исключает использование на открытом воздухе или в необогреваемых помещениях зимой.

Преимущества

• Добавление одной контактной группы без замены основного оборудования
• Яркая красная окраска - удобная визуальная индикация положения контакта
• Простой монтаж сверху - не требует демонтажа базового устройства
• Винтовое подключение - долговечное и ремонтопригодное соединение
• Поддержка как переменного, так и постоянного тока - универсальность в проектировании

Ограничения применения

• Не предназначена для открытых площадок - IP40 недостаточно для влажной среды
• Запрещено превышать номинальный ток 2,5 А - возможен перегрев и выход из строя
• Не работает при температурах ниже -10 C - риск хрупкости пластика
• Только для монтажа на совместимые модели EKF PROxima - не подходит для изделий других брендов
• Не имеет встроенной защиты от скачков напряжения - необходимо применять внешние фильтры при работе в сетях с помехами

Примеры использования

• На кнопке старта станка: дополнительный контакт замыкает цепь индикатора “Работает”
• В системе блокировки: NC-контакт разрывает питание другого механизма при активации кнопки аварийной остановки
• В панели управления: сигнал с контакта передаётся в PLC для отслеживания состояния переключателя
• В осветительной системе: красный контакт управляет лампой “Готово”, когда механизм находится в исходном положении

Практические советы

• Проверьте посадочное место на базовом устройстве - оно должно иметь специальный вырез для монтажа XB-2
• При подключении используйте жилы сечением не более 2,5 мм2 - иначе винты не смогут плотно затянуться
• После монтажа протестируйте работу контакта мультиметром - убедитесь, что он действительно замыкается при срабатывании основного устройства
• Не применяйте вблизи источников тепла выше +40 C - пластик может деформироваться
• Для повышения защиты в запылённых помещениях сочетайте с силиконовыми накладками - они указаны в описании производителя и подходят к этой серии
