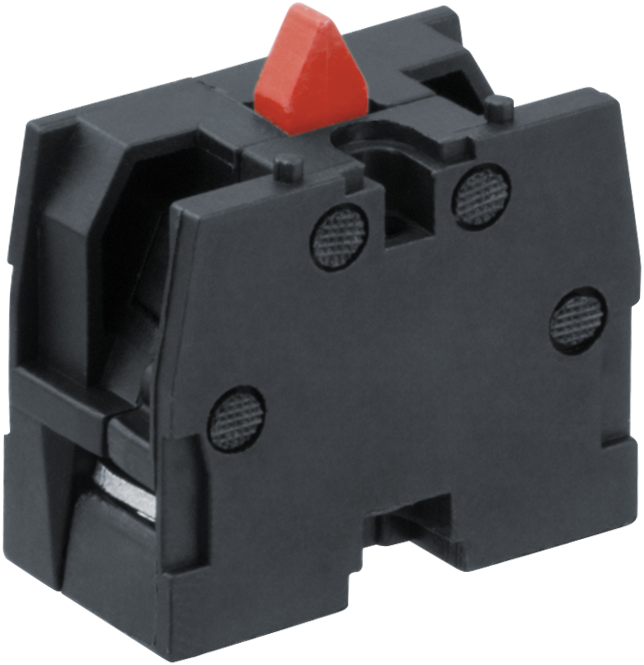

Контакт дополнительный 82 825 NBI-A-01-NC Navigator 82825 24434

Контакт дополнительный NBI-A-01-NC от бренда Navigator - компонент для расширения функционала коммутационных устройств, таких как кнопочные станции и переключатели серии NBI-A. Устанавливается на существующие аппараты для получения дополнительной замыкающей цепи без замены основного устройства.

Назначение и область применения

Контакт дополнительный NBI-A-01-NC используется для добавления одной дополнительной нормально замкнутой (НЗ) контактной группы к уже установленному коммутационному устройству - например, кнопке управления или предельному выключателю из серии NBI-A. Это позволяет реализовать сложные логические схемы: сигнализацию состояния, блокировки, обратную связь или параллельное управление несколькими нагрузками.

Подходит для применения в системах автоматизации: станках, конвейерах, лифтах, промышленном оборудовании, где требуется контроль положения или безопасная остановка.

Технические характеристики

• Тип контакта: нормально замкнутый (НЗ)
• Количество контактов: 1 шт.
• Тип подключения: винтовые зажимы - надёжное фиксирование провода без пайки
• Совместим с серийными изделиями Navigator NBI-A
• Материал контактов: медные сплавы с покрытием, устойчивое к окислению

Совместимость и монтаж

Контакт дополнительный NBI-A-01-NC монтируется исключительно на устройства серии NBI-A от Navigator. Он крепится механически к корпусу базового аппарата через специальный посадочный паз - совместимость гарантируется конструкцией.

Установка выполняется после отключения питания:

• Снимите крышку базового устройства;
• Вставьте контакт в предназначенный для него слот до щелчка;
• Затяните винты подключения проводов усилием 0,2–0,3 Нм - не переусиливайте!

Не используйте этот контакт с другими сериями - даже внешне похожими - он не будет защёлкиваться или обеспечивать нужную герметичность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено в соответствии с международными стандартами IEC 60947-5-1 для вспомогательных контактов. Сертифицировано для работы в условиях промышленной среды.

Преимущества

• Быстрый монтаж - установка занимает менее минуты без инструментов кроме отвертки
• Высокая надежность - контакты рассчитаны на более чем 1 млн операций при номинальной нагрузке
• Стандартная форма - легко заменить аналогичный элемент при ремонте

Ограничения применения

• Не предназначен для работы с переменным током выше 690 В или постоянным свыше 440 В
• Максимальный ток - 5 А; превышение вызывает оплавление контактов
• Не применяйте в взрывоопасных зонах - отсутствует взрывозащита
• Работает только в составе устройства серии NBI-A - самостоятельное использование невозможно

Примеры использования

• На кнопке старта станка - дополнительный НЗ контакт размыкает цепь аварийной остановки при запуске
• В системе конвейера - сигнал от контакта сообщает контроллеру, что дверца закрыта
• В цепях защиты - контакт используется для блокировки включения при открытых крышках

Практические советы

• Перед установкой проверьте, чтобы базовое устройство было именно серии NBI-A - другие модели не поддерживают этот контакт
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые не войдут в зажим, тонкие будут плохо фиксироваться
• При частых вибрациях рекомендуется дополнительно затянуть винты через 2–3 месяца эксплуатации
• Артикулы 24434 и 82825 - это один и тот же контакт, просто разные партии производства. Можете использовать любой.
