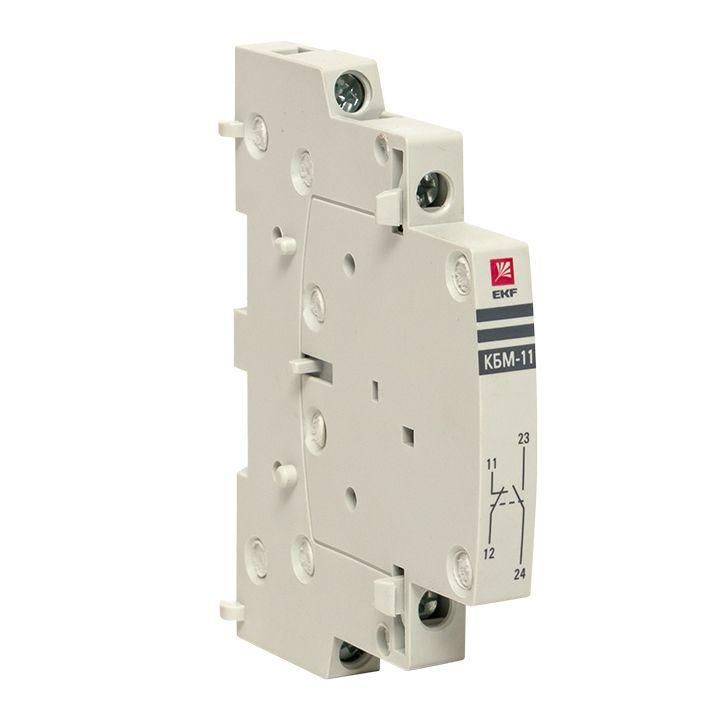

Контакт боковой дополнительный КБМ-11 NO+NC для КМ EKF PROxima | km-cs-11

Контакт боковой дополнительный КБМ-11 NO+NC для контактора модульного от EKF в серии PROxima - это компонент для расширения управляющих возможностей модульных контакторов. Устройство устанавливается сбоку на контактор и добавляет один нормально открытый и один нормально замкнутый контакт для управления цепями контроля, сигнализации или логики.

Назначение и область применения

Контакт боковой дополнительный КБМ-11 NO+NC используется для передачи сигналов от основного контактора в другие части системы: например, для включения индикаторов состояния, управления реле, формирования обратной связи в ПЛК или блокировок. Подходит для установки на модульные контакторы серий EKF PROxima, где требуется расширение числа вспомогательных контактов без замены самого контактора.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный рабочий ток: 6 А при переменном токе AC-15, 230 В
• Способ монтажа: боковая установка на корпус контактора
• Тип подключения: винтовые зажимы
• Исполнение: внешний (надстраиваемый), не требует внутренней доработки контактора
• Гарантийный срок: 84 месяца
• Число переключающих контактов: 0 (не является самостоятельным выключателем)
• Число переключателей сигнала неисправности: 2 (сигнализация отказа контактора через встроенную систему диагностики)

Совместимость и монтаж

Контакт боковой дополнительный КБМ-11 NO+NC совместим только с модульными контакторами EKF PROxima, имеющими соответствующие боковые крепления. Монтаж выполняется путём плотного вставления устройства в специальный паз сбоку от контактора до щелчка фиксации. После установки провода подключаются к винтовым клеммам - для надёжности рекомендуется использовать жилы с наконечниками до 0,5–2,5 мм2. Не допускается установка на контакторы других брендов или старых серий EKF, не поддерживающих этот тип бокового модуля.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-5-1 для вспомогательных контактов. Рабочее напряжение 230 В AC и ток 6 А обеспечивают безопасную работу в бытовых и промышленных сетях. Отсутствие открытых токоведущих частей после установки снижает риск поражения током.

Преимущества

• Добавление двух контактов без замены основного контактора - экономия времени и средств
• Фиксация с щелчком обеспечивает надёжное механическое соединение
• Винтовой способ подключения удобен для многократного обслуживания
• Поддержка сигнализации неисправности повышает уровень безопасности системы
• Долгий гарантийный срок (7 лет) подтверждает высокую надёжность сборки

Ограничения применения

• Не предназначен для коммутации силовых цепей - только вспомогательные цепи контроля и сигнализации
• Работает только с модульными контакторами EKF PROxima; несовместим с другими сериями и брендами
• Не рассчитан на постоянную нагрузку выше 6 А - превышение вызывает перегрев и выход из строя
• Не следует устанавливать в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Индикация включения насоса: НО-контакт управляет световым индикатором
• Блокировка запуска второго оборудования: НЗ-контакт размыкает цепь пускателя при работе первого
• Передача сигнала “контактор отключен” в ПЛК для логического анализа
• Автоматическое оповещение о заклинивании контактора через встроенные переключатели неисправности

Практические советы

• Перед установкой проверьте, что контактор имеет свободный боковой слот - не все модели поддерживают дополнительные контакты
• При подключении используйте качественные наконечники и затягивайте винты усилием 0,2–0,3 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает пластик
• Для систем с частыми включениями (более 10 раз в час) регулярно проверяйте состояние контактов на окисление
• Артикул km-cs-11 можно заказывать в комплекте с несколькими экземплярами КБМ-11 NO+NC - они взаимозаменяемы и легко монтируются рядом
