Контактор модульный КМ 20А NО+NC (1 мод.) EKF PROxima | km-1-20-11

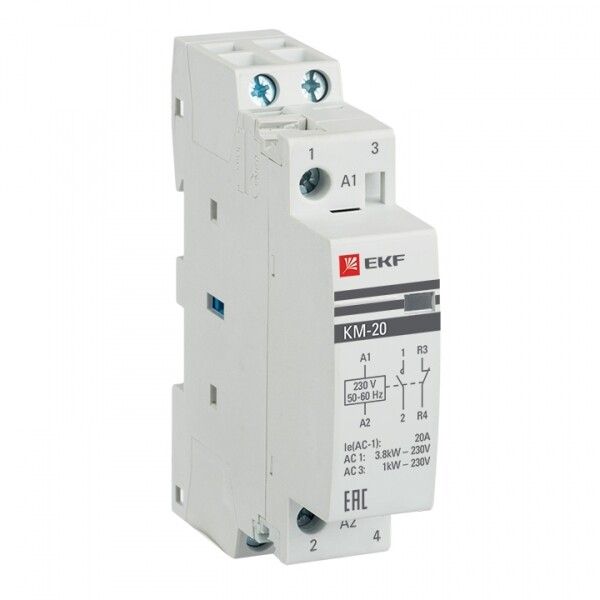

Контактор модульный EKF PROxima km-1-20-11 - компактное устройство для дистанционного включения и отключения нагрузки до 20 А в сетях переменного тока. Подходит для автоматизации бытовых и промышленных систем, где требуется надёжная коммутация с управлением через слаботочную цепь.

Назначение и область применения

Контактор модульный EKF PROxima km-1-20-11 предназначен для частого включения и отключения электрических нагрузок, таких как двигатели, нагревательные элементы, освещение и другое оборудование. Устройство управляется сигналом с катушки 230 В AC - то есть его можно встроить в систему автоматики, например, с использованием терморегулятора, таймера или PLC. Применяется в щитах распределения, на производстве, в системах вентиляции, насосных станциях и тепловых контурах.

Технические характеристики

• Номинальный ток: 20 А (переменный ток, AC)
• Напряжение сети: 400 В
• Напряжение управления: 230 В AC, 50 Гц
• Количество силовых полюсов: 1
• Контакты: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Способ монтажа: на DIN-рейку 35 мм
• Глубина установки: 60 мм
• Максимальное сечение кабеля: 25 мм2 (медь/алюминий)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Максимальная мощность ламповой нагрузки: 1000 Вт
• Категория применения: AC-1 - для активных или слабоиндуктивных нагрузок
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Гарантия: 84 месяца

Совместимость и монтаж

Контактор EKF PROxima km-1-20-11 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в шкафы и распределительные щиты с достаточным свободным местом - глубина устройства составляет 60 мм, поэтому необходимо учитывать этот параметр при проектировании компоновки. Для подключения силовых проводов используются зажимы, рассчитанные на сечения от 0,5 до 25 мм2. Катушка управления подключается к отдельному слаботочному контуру - например, выходу реле или контроллера. Обязательно соблюдайте полярность при подключении - хотя контактор не чувствителен к фазировке, неправильное подключение катушки может повредить её.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (эквивалент МЭК 61095-92). Сертифицирован для работы в электроустановках до 1000 В. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - поэтому устройство следует устанавливать только внутри закрытых щитов. Не применяйте в помещениях с высокой запылённостью или влажностью без дополнительной герметизации.

Преимущества

• Компактный формат - занимает всего один модуль, экономит место в щите
• Поддерживает коммутацию как медных, так и алюминиевых проводов
• Высокая механическая долговечность благодаря качественной сборке
• Наличие NC-контакта позволяет реализовать функции сигнализации или блокировки
• Длительная гарантия - 7 лет, что свидетельствует о стабильности качества

Ограничения применения

• Не предназначен для реверсивных схем - нельзя использовать для переключения направления вращения двигателей
• Категория AC-1 ограничивает применение для сильно индуктивных нагрузок (например, крупных трансформаторов или мощных электродвигателей с высоким пусковым током)
• IP20 требует обязательной установки в закрытом щите - не допускается использование на открытом воздухе или во влажных средах
• Максимальная мощность ламп - 1000 Вт; для более мощных светильников рекомендуется использовать другие типы контакторов

Примеры использования

• Автоматический контроль обогрева в бассейне - контакт включает ТЭН при снижении температуры
• Управление вытяжным вентилятором по таймеру или датчику влажности
• Коммутирующий элемент в системе аварийного освещения
• Запуск маломощного насоса в системе водоснабжения
• Связка с PLC для последовательного включения нескольких потребителей

Практические советы

• При подключении кабелей сечением более 16 мм2 используйте наконечники - это предотвратит ослабление контакта
• Не забудьте проверить соответствие напряжения катушки (230 В) вашей системе управления - неверное напряжение приведёт к отказу или перегреву
• Если планируете часто включать/выключать нагрузку выше 80 % от номинала (более 16 А), учитывайте возможный износ контактов - периодически проверяйте состояние
• При монтаже в плотном щите оставляйте минимум 10–15 мм свободного пространства вокруг контактора для лучшего теплоотвода
• Для защиты от импульсных помех в цепи управления можно установить RC-цепочку или варистор параллельно катушке
