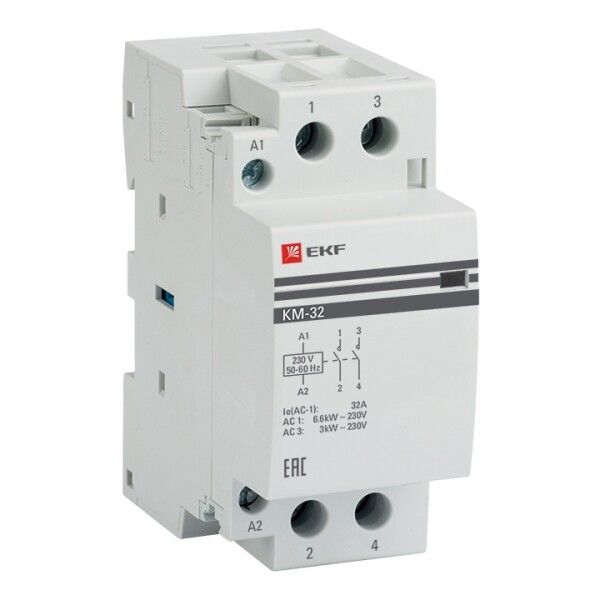

Контактор модульный КМ 32А 2NО (2 мод.) EKF PROxima | km-2-32-20

Контактор модульный EKF PROxima km-2-32-20 — устройство для дистанционного включения и отключения нагрузки переменного тока, предназначенное для установки на DIN-рейку. Подходит для управления оборудованием до 32 А, в том числе двигателями, нагревательными элементами и освещением.

Назначение и область применения

Контактор модульный EKF PROxima km-2-32-20 используется для автоматического переключения электрических цепей переменного тока. Его применяют в распределительных щитах для управления нагрузками: насосами, вентиляцией, конвейерами, тепловыми приборами и другими устройствами, требующими частого включения/выключения. Устройство обеспечивает безопасную коммутацию за счёт гальванической развязки между управляющей цепью и силовой нагрузкой.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 230 В
• Номинальное напряжение силовых контактов: 400 В
• Номинальный ток: 32 А
• Количество силовых полюсов: 1
• Количество нормально-открытых контактов: 2
• Максимальная мощность коммутируемой нагрузки: 3000 Вт
• Количество модулей: 2 (занимает 2 модуля на DIN-рейке)
• Глубина монтажа: 60 мм
• Максимальное сечение кабеля: 25 мм² (для меди и алюминия)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от -25 °C до +40 °C
• Категория применения: AC-1 — для активных или слегка индуктивных нагрузок (например, нагреватели)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный EKF PROxima km-2-32-20 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе — допускаются медные и алюминиевые провода сечением до 25 мм². Управление осуществляется через катушку 230 В — её подключают к управляющему сигналу (например, от терморегулятора, таймера или ПЛК). Обязательно соблюдайте полярность при подключении катушки. Комплектуется фиксирующим механизмом — после установки на рейку контактор плотно защёлкивается и не выпадает при вибрациях.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Соответствует требованиям безопасности для электроустановок до 1000 В. IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешней среды — не используйте в сырых помещениях, на улице или в местах с высокой запылённостью без дополнительной защиты в корпусе шкафа.

Преимущества

• Высокая надёжность механической конструкции — контактная группа рассчитана на многократные операции включения
• Поддержка коммутации алюминиевых и медных проводов — удобно при реконструкции старых объектов
• Фиксация на DIN-рейке без дополнительных креплений — быстрая установка и замена
• Длинный гарантийный срок (7 лет) — свидетельствует о качестве сборки и использованных материалов
• Небольшая глубина (60 мм) — позволяет использовать в компактных щитах

Ограничения применения

• Не предназначено для работы с индуктивными нагрузками выше 3000 Вт — для двигателей требуется более мощный контактор с дугогашением
• IP20 не подходит для открытых площадок, ванных комнат, подвалов с повышенной влажностью
• Работает только при температуре от -25 °C до +40 °C — не применять в холодильных камерах или на неотапливаемых участках зимой
• Категория AC-1 — не рекомендован для частого включения двигателей (для этого нужна категория AC-3)
• Нет встроенной защиты от перегрузки — необходимо использовать дополнительно автоматический выключатель

Примеры использования

• Управление группой нагревательных элементов в бойлере
• Автоматическое включение вентиляции по сигналу от датчика влажности
• Коммутация светильников в офисном помещении через таймер
• Удалённое управление насосом в системе водоснабжения
• Система аварийного отключения оборудования при срабатывании сигнализации

Практические советы

• Выбирайте контактор с запасом по току — если нагрузка близка к 32 А, лучше взять 40 А, чтобы продлить срок службы
• При подключении алюминиевого кабеля используйте специальные переходники или смазку против окисления
• Не забудьте проверить соответствие напряжения катушки (230 В) вашей управляющей цепи — неверное напряжение приведёт к отказу или повреждению
• При монтаже в щите оставляйте минимум 10–15 мм свободного места вокруг контактора для теплоотвода
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частых включениях или работе с высокой нагрузкой
• Заменяйте только аналогичный артикул — другие модели даже с такими же параметрами могут отличаться по габаритам или способу крепления
