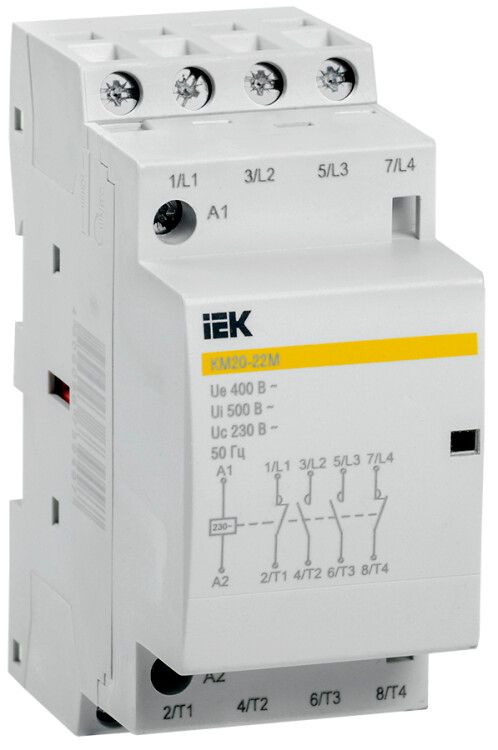

Контактор модульный КМ20-22М AC IEK | MKK11-20-22

Контактор модульный КМ20-22М AC от IEK предназначен для дистанционного включения и отключения слабоиндуктивных нагрузок в сетях переменного тока. Этот контактный аппарат, выполненный в компактном корпусе на DIN-рейку, обеспечивает надёжную коммутацию при работе в системах автоматизации. Артикул mkk11-20-22 соответствует серии KARAT и рассчитан на длительную эксплуатацию.

Назначение и область применения

Контактор модульный КМ20-22М AC используется для управления оборудованием с номинальным током до 20 А в сетях переменного тока 400 В, 50 Гц. Подходит для автоматизации технологических процессов: запуск двигателей насосов, вентиляторов, нагревательных элементов, светильников и других устройств без значительной индуктивности. Применяется в распределительных щитах жилых, общественных и промышленных объектах.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение цепи управления: 230 В
• Номинальное напряжение: 400 В
• Номинальный ток: 20 А
• Число силовых полюсов: 4
• Число нормально открытых контактов: 2
• Способ подключения: зажимные пружинные клеммы
• Максимальное сечение кабеля: 10 мм2
• Ширина: 2 модуля (стандартная установка на DIN-рейку)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Механическая износостойкость: высокая - рассчитан на многократные операции включения/отключения

Совместимость и монтаж

Контактор модульный КМ20-22М AC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются пружинные зажимы - достаточно вставить провод и зафиксировать его поворотом фиксатора. Не требует инструментов. Совместим со всеми типами автоматических выключателей и УЗО, установленными на ту же рейку. Ширина 2 модуля позволяет легко разместить несколько таких контакторов в одном щите. Обязательно проверьте соответствие сечения провода - максимальное 10 мм2; более толстые провода не войдут в клемму.

Безопасность и стандарты

Контактор сертифицирован согласно ГОСТ Р 51731-2001 - стандарту для модульных контакторов в России и странах СНГ. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP20. Отсутствие внешних острых граней снижает риск травм при обслуживании. Работает в условиях, предусмотренных для климатического исполнения УХЛ4 - подходит для установки в неотапливаемых помещениях, на производстве и в административных зданиях.

Преимущества

• Высокая скорость срабатывания: включение за 20 мс, отключение за 30 мс - минимизация задержек в управлении
• Мостиковые контакты обеспечивают двойной разрыв - увеличивает безопасность при отключении
• Низкий уровень шума при переключении - подходит для помещений с чувствительностью к звуку
• Энергоэффективность: ток удержания катушки в 5 раз ниже пускового - экономия электроэнергии
• Визуальная индикация положения контактов - видно состояние устройства без тестирования
• Магнитная система на постоянном токе снижает электромагнитные помехи - не влияет на соседнюю электронику

Ограничения применения

• Не предназначен для работы с сильноиндуктивными нагрузками - например, мощными трансформаторами или двигателями без пускателей
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных средах без дополнительной герметизации или в корпусах с защитой выше IP54
• Подходит только для переменного тока 230 В на катушке - не совместим с источниками постоянного тока
• Максимальная мощность указана как 0 Вт - значит, мощность определяется нагрузкой, а не самим контактором; важно не превышать ток 20 А

Примеры использования

• Автоматический контроль освещения в офисах и складах через таймеры или датчики движения
• Управление воздушными завесами, тепловыми пушками и конвекторами
• Коммутация насосов в системах водоснабжения и канализации
• Включение/выключение конвейеров и маломощных станков в цехах
• Интеграция в системы домашней автоматизации (умный дом) для управления группами нагрузок

Практические советы

• Выбирая КМ20-22М AC, убедитесь, что ваша нагрузка не превышает 20 А и имеет слабую индуктивность - иначе возможны сваривание контактов или преждевременный выход из строя
• При монтаже используйте провода сечением до 10 мм2 - попытки вставить большие провода повредят клеммы
• Для долгой службы рекомендуется периодически проверять затяжку клемм - особенно после первых нескольких десятков включений
• Если требуется реверсирование двигателя - этот контакттор не подходит; выбирайте реверсивную модель
• Артикул mkk11-20-22 можно заменить аналогичными изделиями серии KARAT от IEK при необходимости расширения системы - они имеют одинаковый форм-фактор и параметры
