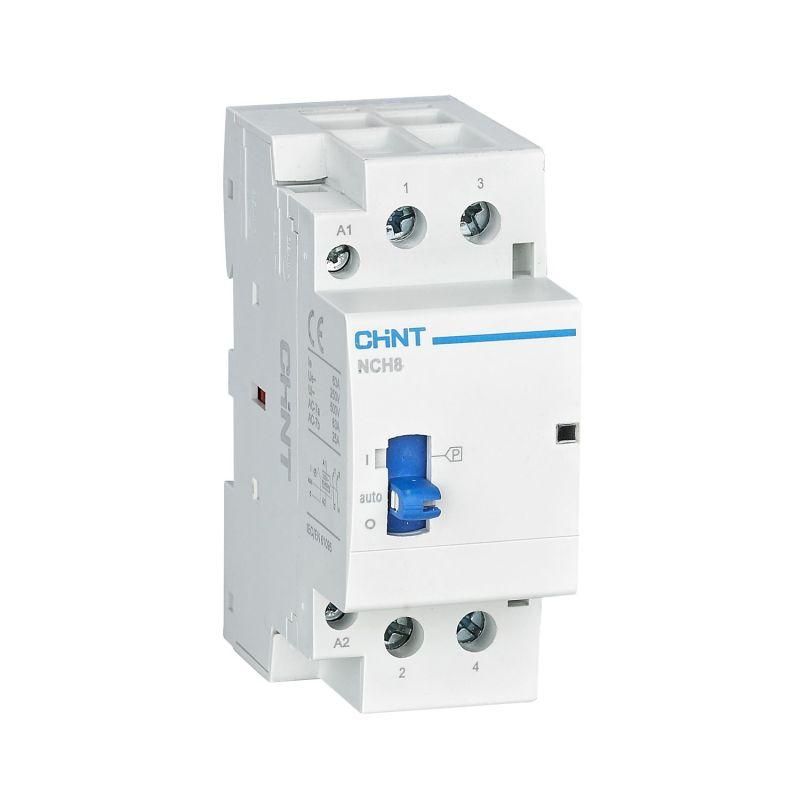

Контактор модульный NCH8-20M/20 AC 220-240В 50/60Гц ручное управление (R) CHINT 257409

Контактор модульный с ручным управлением CHINT NCH8-20M/20 (артикул 257409) предназначен для частого включения и отключения электрических нагрузок до 20 А в сетях переменного тока. Устройство удобно монтируется на DIN-рейку и подходит для автоматизации систем, где требуется ручной контроль работы оборудования.

Назначение и область применения

Контактор CHINT NCH8-20M/20 используется для коммутации силовых цепей с нагрузкой до 20 А. Он применяется там, где нужен простой и надёжный способ включить или выключить устройство вручную — например, для управления двигателями насосов, вентиляторов, компрессоров, светильниками или маломощными станками. Модульная форма позволяет легко интегрировать его в распределительные щиты.

Технические характеристики

• Номинальное напряжение: 230–400 В переменного тока (AC)
• Напряжение цепи управления: 230 В (работает напрямую от сети без внешнего источника)
• Номинальный ток: 20 А
• Частота: 50/60 Гц
• Количество нормально открытых (НО) контактов: 2
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 65,5 мм
• Управление: ручное — переключатель встроен в корпус

Совместимость и монтаж

Контактор NCH8-20M/20 устанавливается на стандартную DIN-рейку типа TS35. Его ширина составляет один модуль — занимает минимум места в щите. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 2,5 мм². Переключатель расположен на лицевой стороне — доступен для ручного управления без вскрытия щита. Подключение цепи управления осуществляется параллельно контактам — устройство работает напрямую от сети 230 В, не требует дополнительного блока питания.

Безопасность и стандарты

Изготовлен из материалов с повышенной электроизоляцией, соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги — поэтому не рекомендуется для установки вне помещений или в сырых средах.

Преимущества

• Модульная конструкция экономит место в щите — идеален для плотной компоновки
• Встроенный ручной переключатель устраняет необходимость в кнопках или внешних органах управления
• Ясная схема подключения нанесена на корпус — снижает риск ошибок при монтаже
• Высокая изоляция материалов повышает безопасность при длительной работе
• Не потребляет энергию для удержания состояния — энергоэффективен

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влажности или на улице — IP20 недостаточно для таких сред
• Подходит только для переменного тока — нельзя использовать в цепях постоянного тока
• Максимальный ток 20 А — не подходит для мощных двигателей свыше 5,5 кВт при 230 В
• Нет функции автономного отключения при перегрузке — требует защиты через автоматический выключатель

Примеры использования

• Ручное включение/выключение воздушного компрессора в мастерской
• Управление освещением на производственной площадке через физическую кнопку
• Контроль работы вентилятора в электрощите с помощью встроенного переключателя
• Автоматизация линии конвейера с ручным стартером для обслуживания

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (230 В) и номинала контактора — не используйте с 110 В или 380 В без преобразования
• Обязательно установите автоматический выключатель перед контактором — он обеспечит защиту от КЗ и перегрузки
• При сборке щита учтите глубину монтажа (65,5 мм): убедитесь, что есть свободное пространство за рейкой
• Не закрывайте переключатель крышкой или декоративной рамкой — он должен оставаться доступным для ручного управления
• Для многократных операций (более 1000 включений в час) проверьте срок службы контактов — при интенсивном использовании возможна замена через 1–2 года
