Контактор модульный КМ 20А 2NО (1 мод.) EKF PROxima | km-1-20-20

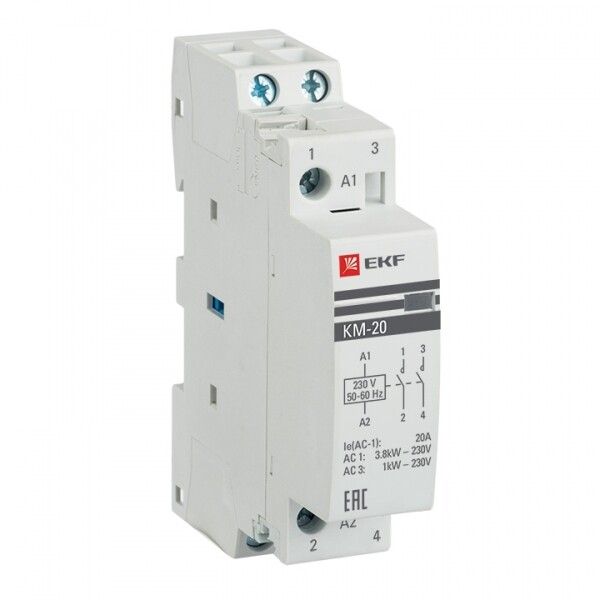

Контактор модульный EKF PROxima km-1-20-20 - устройство для дистанционного включения и отключения электрических цепей переменного тока с номинальным током до 20 А. Подходит для установки на DIN-рейку в распределительных щитах промышленного и бытового назначения.

Назначение и область применения

Контактор модульный EKF PROxima km-1-20-20 предназначен для частого включения и отключения нагрузок в цепях переменного тока. Его используют там, где требуется автоматизированное управление оборудованием: насосы, вентиляторы, нагревательные элементы, световые сигналы, малые станки и конвейеры. Устройство работает в паре с кнопками, терморегуляторами, таймерами или PLC-контроллерами.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный рабочий ток: 20 А
• Номинальное напряжение цепи управления: 230 В
• Номинальное напряжение главной цепи: 400 В
• Количество силовых полюсов: 2
• Количество нормально разомкнутых контактов: 2
• Максимальная нагрузка: 720 В·А
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Количество модулей: 1 (ширина 17,5 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом
• Диапазон рабочих температур: от -25 C до +40 C
• Глубина монтажа: 60 мм
• Категория применения: AC-1 - для активных нагрузок (например, нагреватели)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор EKF PROxima km-1-20-20 устанавливается на стандартную DIN-рейку типа TS35. Для подключения входящих и выходящих проводов используются зажимы с винтами - можно использовать как медные, так и алюминиевые кабели сечением до 25 мм2. Обязательно соблюдайте момент затяжки - перетягивать нельзя, чтобы не повредить контактные площадки. Катушка управления рассчитана на 230 В - подключение осуществляется через внешние устройства (кнопки, датчики, контроллеры). Монтаж возможен только в закрытом щите, поскольку степень защиты IP20 не обеспечивает защиту от пыли и брызг воды.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют надёжность коммутационной способности, тепловую стойкость и безопасность при работе в штатном режиме. Применение устройства вне указанных условий (например, при превышении тока или напряжения) нарушает соответствие нормам безопасности.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Поддержка двух типов проводов - медь и алюминий
• Высокая механическая долговечность - рассчитан на многократные операции включения/выключения
• Надёжная фиксация на DIN-рейке - исключает самопроизвольное выпадение
• Длинный гарантийный срок - 84 месяца, что свидетельствует о высоком качестве сборки

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влажности или на улице - IP20 недостаточно для таких сред
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Запрещено применять при температуре ниже -25 C или выше +40 C
• Не рекомендуется для коммутации индуктивных нагрузок мощностью более 720 В·А - риск подгорания контактов
• Не используется в сетях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Управление воздушными завесами в торговых центрах
• Автоматический запуск циркуляционного насоса в системе отопления по сигналу термостата
• Включение группы LED-светильников через таймер
• Контроль работы вентилятора в электронном шкафе
• Удалённое включение нагревательного элемента в технологической линии

Практические советы

• При подборе контактора проверьте, совпадает ли напряжение катушки (230 В) с источником управления - неверное напряжение приведёт к отказу или перегреву
• Для нагрузок с высокими пусковыми токами (например, двигатели) используйте контактор с запасом по току - этот модельный ряд оптимален для активных нагрузок, а не для индуктивных
• Обеспечьте свободное пространство вокруг контактора - он выделяет тепло при длительной работе, особенно при токе близком к 20 А
• При использовании алюминиевых проводов обязательно применяйте переходники или специальные контактные площадки - металл мягче меди и легко деформируется
• Проверяйте плотность соединений после первого включения - при прогреве металла возможно слабое затягивание винтов
