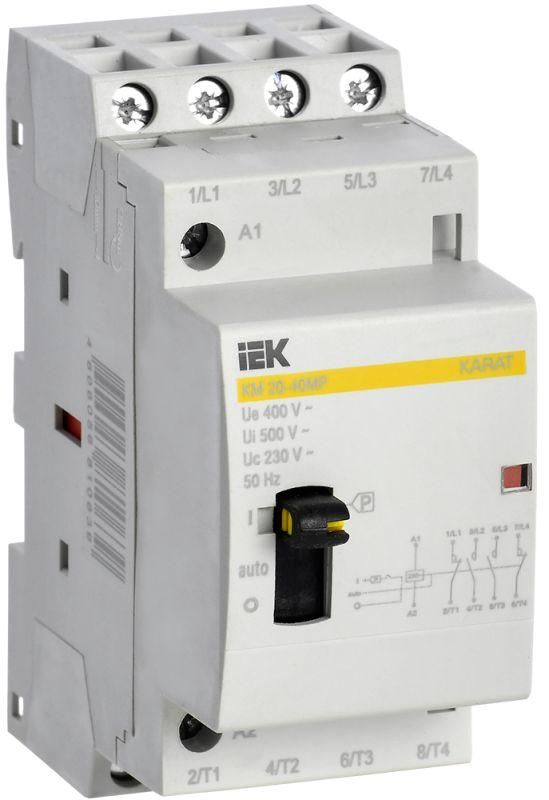

Контактор модульный с ручным управлением КМ20-40МР AC KARAT | MKK12-20-40 IEK

Контактор модульный с ручным управлением КМ20-40МР AC от IEK предназначен для дистанционного и ручного включения/выключения слаботочных нагрузок в сетях переменного тока. Этот контактный аппарат легко устанавливается на DIN-рейку и подойдет для задач автоматизации в бытовых и промышленных системах.

Назначение и область применения

Контактор модульный КМ20-40МР AC используется для коммутации слабоиндуктивных нагрузок - таких как нагревательные элементы, светильники, малые насосы, вентиляторы и устройства кондиционирования. Он применяется там, где требуется надежное включение/выключение через кнопочные посты, терморегуляторы или другие внешние сигналы, а также возможность ручной проверки работоспособности. Подходит для установки в распределительных щитах жилых домов, офисов, производственных участках и объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Номинальный рабочий ток: 20 А
• Количество силовых полюсов: 2
• Напряжение цепи управления: 230 В (AC)
• Количество нормально открытых (NO) вспомогательных контактов: 4
• Тип тока: Переменный
• Исполнение: Модульное
• Количество модулей: 2 (ширина 18 мм × 2 = 36 мм)
• Способ монтажа: На DIN-рейку (стандарт EN 60715)
• Подключение силовой цепи: Винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Срок службы: До 15 лет при соблюдении условий эксплуатации
• Максимальная мощность лампы: 0 Вт - устройство не рассчитано на коммутацию галогеновых или люминесцентных ламп с высокими импульсными токами

Совместимость и монтаж

Контактор КМ20-40МР AC совместим с любыми DIN-рейками шириной 35 мм, используемыми в стандартах IEC. Установка происходит защелкиванием - достаточно плотно придавить корпус к рейке до характерного щелчка. Для подключения провода используются винтовые зажимы: рекомендуется использовать одножильные медные провода сечением 0,5–2,5 мм2. Нельзя применять многожильные провода без наконечников. Цепь управления подключается к клеммам A1/A2; фаза - на A1, ноль - на A2. Ползунок ручного переключения позволяет принудительно замкнуть контакты без подачи сигнала на катушку - удобно для тестирования и аварийного запуска.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в условиях температур от −25C до +60C. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри закрытых щитов. Прямой контакт с токоведущими частями исключен благодаря изолированному корпусу и расположению клемм под крышкой.

Преимущества

• Ручное переключение обеспечивает безопасную диагностику и экстренное включение даже при отказе системы управления
• Четыре NO-контакта позволяют реализовать сложные схемы управления без дополнительных реле
• Компактный формат (2 модуля) экономит место в щите
• Высокая механическая долговечность - до 1 млн операций
• Совместим с продуктами серии KARAT от IEK - можно комплектовать одинаковыми предохранителями, автоматами и другими модулями

Ограничения применения

• Не для коммутации двигателей, светодиодных ламп с драйверами, трансформаторов и других высокоиндуктивных или емкостных нагрузок - возможен пробой контактов
• Запрещено использование вне закрытых электрошкафов из-за низкой степени защиты IP20
• Не допускается работа при напряжении выше 400 В или ниже 180 В в цепи управления
• Не предназначен для частого включения/выключения более 60 раз в час - риск перегрева катушки

Примеры использования

• Автоматическое включение теплого пола по сигналу термостата
• Управление вытяжной вентиляцией в туалете по таймеру
• Коммутирование группы точечных светильников через центральный контроллер
• Резервирование работы насоса в системе водоснабжения - ручной запуск при сбое

Практические советы

• При проектировании учтите, что два полюса контактора подходят только для однофазных цепей. Для трехфазных нагрузок выбирайте модели с 3 или 4 полюсами.
• Обязательно используйте винтовые наконечники для многожильных проводов - они предотвращают ослабление контакта после нескольких циклов.
• Проверьте соответствие напряжения катушки (230 В) вашей сети управления - неверное напряжение вызывает перегрев или невозможность втягивания якоря.
• Ползунок ручного переключения стоит проверять перед первым пуском - он должен свободно перемещаться и фиксироваться в обоих положениях.
• Для длительной работы в условиях повышенной влажности (например, в подвале) дополнительно герметизируйте щит или используйте контакторы с IP65.
