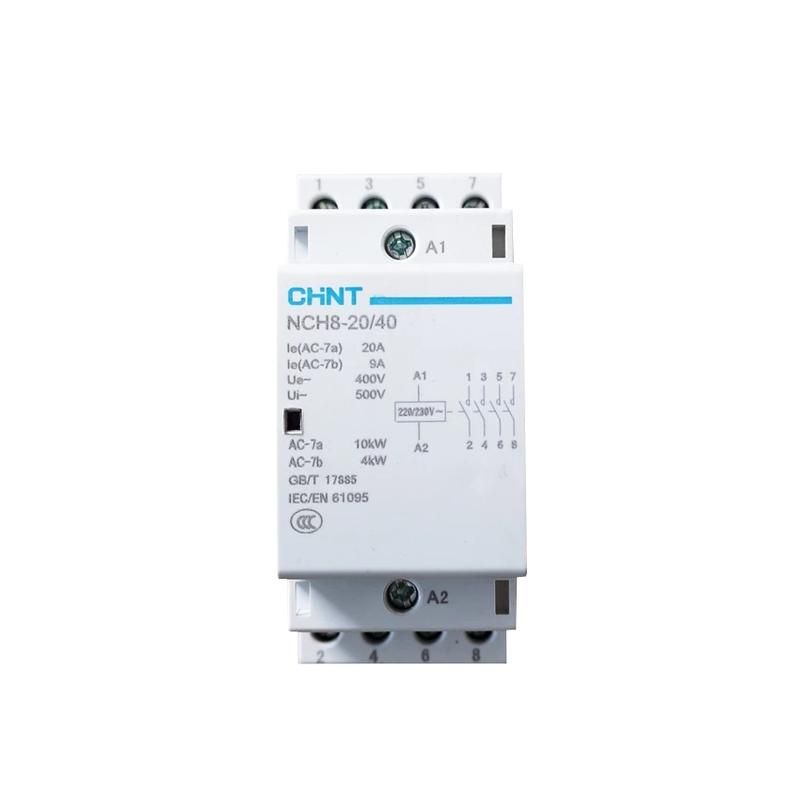

Контактор модульный NCH8-20/40 20A 4НО AC220/230В, 50Гц (R) | 256085 CHINT

Контактор модульный NCH8-20/40 от CHINT - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Подходит для управления двигателями, освещением, нагревательными элементами и другими устройствами с током до 20 А. Артикул 256085 соответствует сериям NCH8 и используется в распределительных щитах с DIN-рейкой.

Назначение и область применения

Контактор модульный NCH8-20/40 предназначен для дистанционного управления электрическими нагрузками. Он работает в паре с кнопками, термореле, таймерами или PLC-системами. Применяется в системах автоматизации: управление насосами, вентиляцией, конвейерами, светильниками, тепловыми установками. Устройство подходит для частого включения-выключения - до 1200 операций в час.

Технические характеристики

• Номинальный рабочий ток: 20 А - способен коммутировать нагрузки до этого значения без перегрузки;
• Напряжение цепи управления: 230 В AC - требует именно такого напряжения на катушке для срабатывания; не совместим с 110 В или постоянным током;
• Номинальное напряжение силовой цепи: 400 В AC - максимальное допустимое напряжение на контактах;
• Количество контактов: 4 нормально разомкнутых (NO) - все контакты замыкаются при включении катушки, размыкаются при выключении;
• Тип напряжения: переменный ток (AC), 50 Гц - не предназначено для работы с постоянным током;
• Категория применения: AC-1 - для активных нагрузок (нагреватели, лампы); не рекомендовано для мощных двигателей с высоким пусковым током;
• Ширина: 2 модуля (18 мм × 2 = 36 мм) - занимает два места на DIN-рейке;
• Глубина монтажа: 65,5 мм - учитывать при проектировании глубины шкафа;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - использовать только внутри закрытых щитов.

Совместимость и монтаж

Контактор NCH8-20/40 монтируется на стандартную DIN-рейку типа TS35. Клеммы для подключения силовых проводов и цепи управления расположены спереди. Для подключения используйте провода сечением до 2,5 мм2. На корпусе нанесена схема присоединения - она помогает избежать ошибок при подключении. Монтаж возможен в вертикальном положении. Не допускается установка под углом более 90° к горизонтали.

Безопасность и стандарты

Изготовлен из самозатухающих материалов, соответствующих требованиям IEC 60947-4-1. Обеспечивает повышенную безопасность благодаря изолирующим компонентам и отсутствию доступа к токоведущим частям при установленной крышке. Соответствует европейским стандартам безопасности для оборудования в распределительных щитах.

Преимущества

• Модульная конструкция - легко интегрируется в существующие щиты без доработок;
• Чёткая визуальная схема на корпусе - снижает риск ошибок при монтаже и обслуживании;
• Низкий уровень потребления энергии катушкой - экономит электроэнергию при длительной работе;
• Компактный размер - позволяет размещать больше устройств в одном шкафу;
• Устойчивый контакт - обеспечивает долгую службу даже при частых срабатываниях.

Ограничения применения

• Не подходит для коммутации индуктивных нагрузок с высоким пусковым током (например, крупные асинхронные двигатели) - категория AC-1 не рассчитана на такие условия;
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне помещений или в сырых зонах;
• Рабочее напряжение управления - строго 230 В AC; использование другого напряжения повредит катушку;
• Максимальный ток - 20 А; превышение вызывает перегрев и выход из строя.

Примеры использования

• Автоматическое включение системы вентиляции по сигналу от датчика температуры;
• Управление группой светодиодных светильников через таймер;
• Коммутация нагревательных элементов в термокамерах;
• Подключение пускателя в составе сложной автоматической системы на заводе.

Практические советы

• Перед монтажом проверьте соответствие напряжения управления (230 В) вашей сети - неверное напряжение приведёт к отказу контактора;
• При использовании в щите с ограниченной глубиной учтите, что NCH8-20/40 требует минимум 65,5 мм свободного пространства назад;
• Для нагрузок близких к 20 А рекомендуется выбирать запас по току - лучше взять 25–30 А, чтобы продлить срок службы;
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не обладает функцией защиты от перегрузки;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может увеличить переходное сопротивление.
