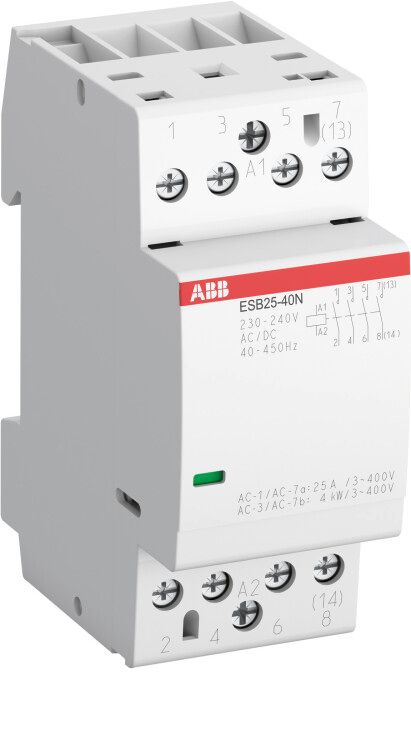

Контактор модульный (25А АС-1, 4НО), катушка 230В AC/DC - ESB25-40N-06 ABB 1SAE231111R0640

Контактор модульный ABB ESB25-40N-06 — устройство для дистанционного включения и отключения мощных нагрузок, управляемое слаботочной цепью 230 В AC/DC. Подходит для автоматизации систем освещения, нагревательных элементов, насосов и других оборудования на базе DIN-рейки.

Назначение и область применения

Контактор модульный ABB ESB25-40N-06 используется для коммутации силовых цепей с током до 25 А. Он применяется там, где требуется частое включение/выключение нагрузки без механического воздействия — например, в системах автономного управления, тепловых щитах, конвейерах, системах вентиляции и бытовой автоматике. Устройство подходит как для промышленных объектов, так и для жилых зданий.

Технические характеристики

• Номинальный рабочий ток: 25 А (класс АС-1 — активные нагрузки)
• Напряжение катушки управления: 230 В AC/DC — работает как от переменного, так и от постоянного тока
• Число силовых полюсов: 4
• Число нормально разомкнутых (NO) контактов: 4 — все контакты замыкаются при включении катушки
• Рабочее напряжение силовой цепи: 220–400 В
• Исполнение: нереверсивное — не поддерживает переключение направления тока
• Количество модулей: 2 (занимает 2 ширины стандартной DIN-рейки)
• Глубина монтажа: 58 мм — требует достаточного свободного пространства за рейкой
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип подключения: зажимные и винтовые клеммы — совместимы с одножильными и многожильными проводами
• Возможность дополнительной комплектации: да — можно установить вспомогательные контакты, блокировки, фильтры помех

Совместимость и монтаж

Контактор ABB ESB25-40N-06 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке — никаких дополнительных креплений не требуется. Подключение силовых проводов выполняется через верхние и нижние винтовые зажимы. Управление осуществляется через две клеммы катушки, расположенные на передней панели. Обязательно соблюдайте полярность при подключении постоянного тока (если используется DC). Максимальный сечения провода — до 4 мм² для медных жил.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-4-1. Сертифицирован для работы в условиях, допускающих температурный диапазон от -25°C до +60°C. Наличие IP20 исключает использование в сырых, пыльных или наружных помещениях без дополнительной защиты.

Преимущества

• Поддержка управления как от переменного (AC), так и от постоянного тока (DC) — гибкость в проектировании цепей управления
• Бесшумная работа благодаря электромагнитному принципу с демпфером — подходит для помещений с повышенными требованиями к уровню шума
• Высокая надёжность контактов при длительном использовании — рассчитан на более чем 1 млн операций
• Возможность расширения функционала — легко добавляются вспомогательные контакты и блокирующие устройства

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок свыше 25 А — для двигателей используйте контакторы класса АС-3
• IP20 не обеспечивает защиту от воды и пыли — запрещено применение в открытом воздухе, ваннах, бассейнах, цехах с высокой запылённостью
• Нельзя использовать для реверса — при необходимости смены направления тока потребуется два контактора или специальный реверсивный модуль
• Требует минимум 58 мм глубины за DIN-рейкой — не подходит для узких шкафов без зазора

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата
• Управление группой светильников в офисе через PLC или таймер
• Коммутация нагревательных элементов в сушильных камерах
• Включение насосов в системах водоснабжения по уровню жидкости

Практические советы

• При подключении к сети 230 В AC проверьте соответствие фазы и нуля — неверное подключение может повредить катушку
• Для долговечности избегайте частых включений при максимальной нагрузке — лучше использовать контактор с запасом по току (например, 32 А вместо 25 А)
• Если вы планируете добавлять вспомогательные контакты — закажите их заранее, они не всегда есть в наличии
• Перед первым включением убедитесь, что все соединения затянуты моментом 0,5–0,7 Н·м — недостаточно плотный контакт вызывает перегрев
• Обращайте внимание на маркировку на корпусе: ABB ESB25-40N-06 — именно этот артикул гарантирует совместимость с другими изделиями серии ESB..N
