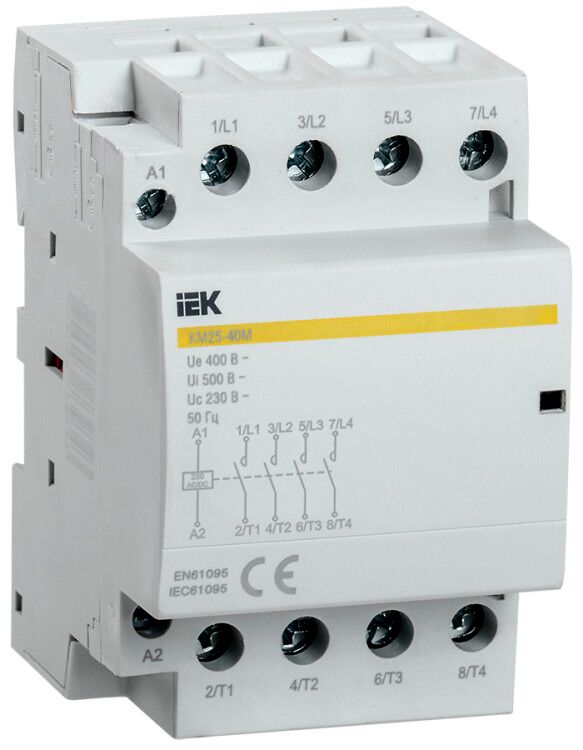

Контактор модульный KARAT КМ25-40М AC/DC 4п 25А IEK (ИЭК) MKK21-25-40

Контактор модульный КМ25-40М AC/DC 4 полюса от IEK - устройство для дистанционного включения и отключения электрических цепей с током до 25 А. Подходит для установки на DIN-рейку в распределительных щитах, используется в системах автоматизации с нагрузками переменного и постоянного тока.

Назначение и область применения

Контактор модульный КМ25-40М AC/DC 4 полюса предназначен для коммутации слабоиндуктивных нагрузок - таких как нагревательные элементы, освещение, насосы, вентиляторы и малые двигатели. Применяется в промышленных и жилых объектах для автоматического управления технологическими процессами: конвейеры, системы вентиляции, тепловые щиты, оборудование с пуском по времени или по сигналу от PLC.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Номинальное напряжение: 400 В (переменный или постоянный ток)
• Напряжение катушки управления: 230 В (AC/DC)
• Количество полюсов: 4 силовых + 4 нормально открытых контакта
• Подключение: зажимные пружинные клеммы
• Максимальное сечение кабеля: 10 мм2
• Способ монтажа: на DIN-рейку (3 модуля шириной)
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не от брызг воды
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Время срабатывания: включение - 20 мс, отключение - 30 мс
• Соответствует ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор модульный КМ25-40М AC/DC 4 полюса совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно вставить корпус в рейку и зафиксировать фиксатором сзади. Клеммы позволяют подключить одножильные и многожильные провода сечением до 10 мм2 - без предварительной опрессовки. Катушка управления рассчитана на 230 В - можно использовать как в сети переменного тока (230 В AC), так и в цепях постоянного тока (230 В DC). Обязательно проверьте соответствие напряжения питания катушки с источником управления - неверное подключение приведёт к отказу работы.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 51731-2001 - российскому стандарту на модульные контактные устройства. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных помещениях без дополнительной защиты. Конструкция имеет мостиковый разрыв контактов, что снижает риск возникновения дуги и повышает безопасность при отключении.

Преимущества

• Универсальная катушка управления - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в системы с разными типами управления.
• Визуальный индикатор положения контактов - позволяет сразу определить, включен ли контактор, без тестирования мультиметром.
• Низкий уровень шума при работе - благодаря магнитной системе на постоянном токе, не создаёт помех в чувствительных средах.
• Энергоэффективность - ток удержания в 5 раз ниже пускового, что снижает потребление энергии при длительной работе.
• Высокая надёжность - срок службы 15 лет при регулярных переключениях, подтверждённый испытаниями на износостойкость.

Ограничения применения

Не используйте КМ25-40М AC/DC 4 полюса для коммутации сильноиндуктивных нагрузок - например, крупных двигателей, трансформаторов или люминесцентных светильников с дросселями. Это вызывает высокие переходные процессы и ускоряет износ контактов. Также запрещено применение в условиях повышенной влажности, пыли или агрессивной среде - степень защиты IP20 не предусматривает защиту от брызг, пара или химически активных веществ. Не подходит для взрывоопасных зон.

Примеры использования

• Автоматический контроль обогрева помещений через термореле - управление нагревателями до 5,5 кВт.
• Управление вентиляцией в HVAC-системах - включение/выключение вентиляторов по графику.
• Контроль освещения в торговых залах - включение света по таймеру или датчику движения.
• Системы аварийного отключения оборудования - отключение по сигналу от контроллера при превышении порога тока.

Практические советы

• Перед монтажом проверьте, чтобы напряжение катушки (230 В) точно соответствовало выходному напряжению вашего управляющего устройства - даже небольшое отклонение может привести к зависанию контактора.
• При подключении проводов убедитесь, что они плотно затянуты - плохой контакт увеличивает нагрев и снижает долговечность.
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку - особенно при работе с длинными кабелями управления.
• Если требуется реверсивное управление - выбирайте другую модель; этот контактор нереверсивный и не поддерживает переключение направления.
• При замене старого контактора учтите габариты - три модуля занимают место аналогично трём автоматическим выключателям, поэтому планируйте свободное пространство в щите.
