Контактор модульный ST25-40/24 - EA13.001.018 Евроавтоматика

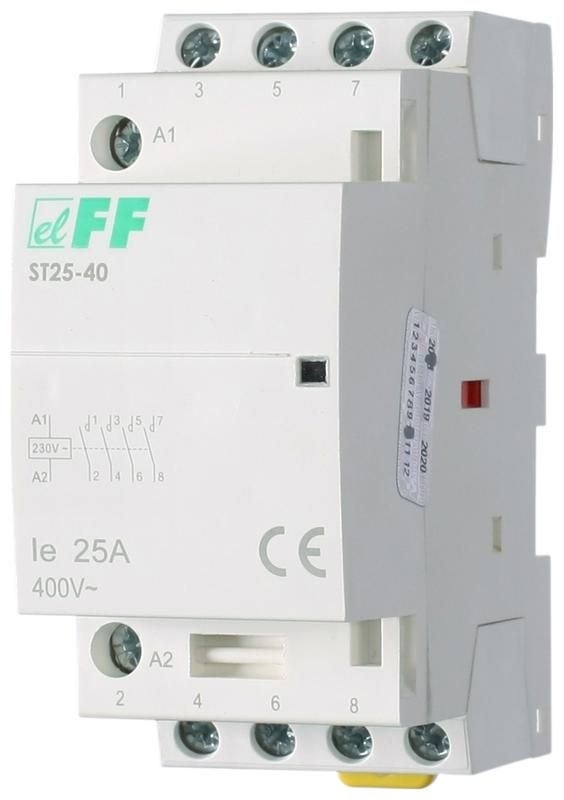

Контактор модульный ST25-40/24 от Евроавтоматика - устройство для дистанционного включения и отключения электрических цепей с током до 25 А, управляемое сигналом 24 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжное коммутирование нагрузок средней мощности, таких как двигатели, нагреватели или освещение.

Назначение и область применения

Контактор модульный ST25-40/24 предназначен для частого включения и отключения силовых цепей с переменным током. Он используется там, где необходимо управлять оборудованием удалённо - через кнопочные посты, автоматические контроллеры или системы безопасности. Применяется в системах автоматизации производственных линий, конвейерах, насосных станциях, системах вентиляции и других устройствах с электродвигателями до 2,2 кВт.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения;
• Напряжение катушки управления: 24 В AC - работает от стандартного низковольтного источника, совместим с большинством PLC и реле контроля;
• Число нормально-открытых контактов: 4 - все контакты замыкаются при подаче напряжения на катушку;
• Номинальное напряжение контактов: 400 В - рассчитан на работу в сетях до 400 В переменного тока;
• Максимальная нагрузка: 1550 В·А - предельная мощность, которую можно коммутировать при заданных параметрах;
• Номинальная мощность электродвигателя: 2,2 кВт - оптимальная нагрузка для прямого запуска двигателей этой мощности;
• Способ монтажа: на DIN-рейку - устанавливается в шкафы с рейкой типа TS35;
• Количество модулей: 2 - занимает два стандартных модуля шириной 17,5 мм каждый;
• Глубина монтажа: 65 мм - требует достаточного свободного пространства за рейкой;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Диапазон рабочих температур: от -25 до +50 C - допустимо использование в неотапливаемых помещениях с умеренным климатом;
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в закрытых помещениях с возможными колебаниями температуры и влажности;
• Индикация: механический красный флажок - показывает текущее состояние (включено/выключено) без внешнего питания.

Совместимость и монтаж

Контактор модульный ST25-40/24 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация происходит без инструментов. Подключение проводов выполняется винтовыми зажимами: входные и выходные клеммы расположены с двух сторон. Катушка подключается к управляющему контуру (например, от PLC или кнопки) двумя выводами. Обязательно соблюдайте полярность - хотя контактор работает от переменного тока, подключение к сети 24 В AC должно соответствовать схеме в документации. Глубина 65 мм требует минимум 70–80 мм свободного места за рейкой для удобного доступа к клеммам.

Безопасность и стандарты

Контактор ST25-40/24 соответствует требованиям IEC 60947-4-1 для контактных аппаратов. Индикация состояния выполнена механически - не зависит от внешнего питания, что повышает надёжность диагностики. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных условиях. Наличие флажка позволяет оператору визуально определить состояние даже при отключенном питании.

Преимущества

• Высокая долговечность - рассчитан на многократные циклы включения/отключения;
• Простая индикация - красный флажок сразу показывает, включён ли контактор;
• Экономия места - всего 2 модуля на 4 силовых полюса;
• Низкое потребление энергии катушкой - 24 В AC легко реализуется из стандартных преобразователей;
• Совместимость с промышленной автоматикой - идеален для связи с PLC, реле времени, терморегуляторами.

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред - степень защиты IP20 не обеспечивает герметичность;
• Запрещено использовать вне диапазона температур (-25…+50 C);
• Не рекомендован для реверсивных схем - контактор нереверсивный, нельзя менять направление тока;
• Не предназначен для коммутации сверхтоков или коротких замыканий - должен использоваться в паре с автоматическим выключателем или предохранителем;
• Не имеет встроенной защиты от перегрузки - необходима внешняя тепловая защита при работе с двигателями.

Примеры использования

• Управление насосом 2,2 кВт в системе водоснабжения через таймер или датчик уровня;
• Включение печи или ТЭНа в сушильной камере по команде от термостата;
• Автоматический запуск вентилятора при превышении температуры в электрошкафе;
• Коммутация светильников в производственном помещении по расписанию;
• Удалённое отключение оборудования при аварийной ситуации через сигнал тревоги.

Практические советы

• Выбирайте автоматический выключатель с номиналом 25–32 А перед контактором ST25-40/24 для защиты от перегрузок и КЗ;
• При подключении к PLC используйте гальваноразвязанные выходы или оптопары - чтобы не возникло помех;
• Проверьте посадочный диаметр провода - зажимы рассчитаны на максимум 2,5 мм2; более толстый провод не войдёт;
• Если планируете много контакторов - учтите суммарную глубину: каждый ST25-40/24 занимает 65 мм, плюс зазор для обслуживания;
• При длительной эксплуатации проверяйте затяжку винтов - особенно после первого месяца работы, так как металл может слегка “усесться”;
• Не устанавливайте рядом с источниками сильного тепла - перегрев снижает срок службы катушки и контактов.
