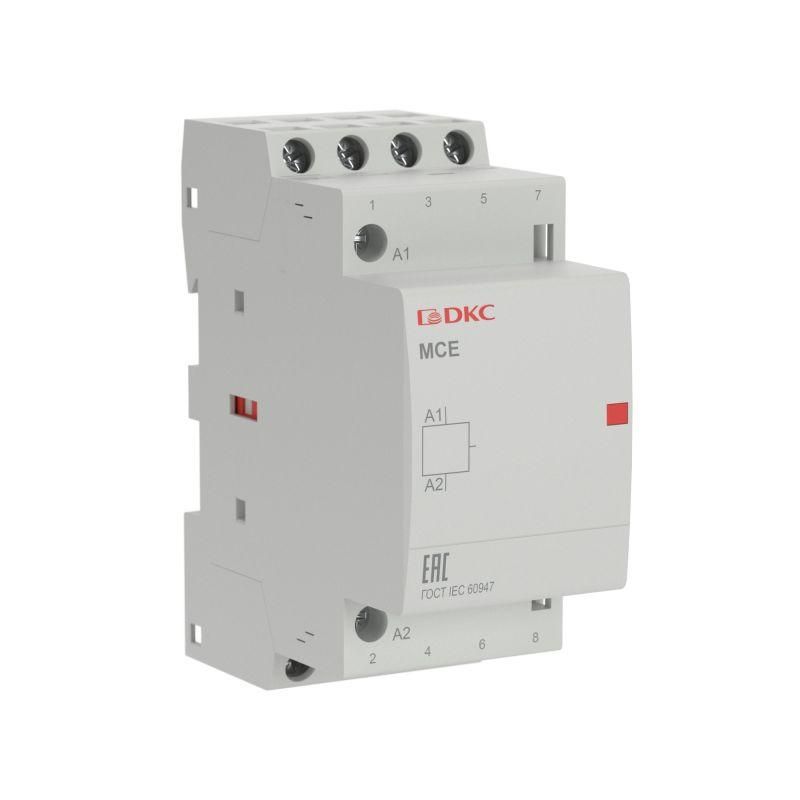

Контактор модульный YON max типа MCE, 4P, 25A, 240В, 4НО | MCE-25-40-A240 DKC ДКС

Контактор модульный типа MCE, 4 полюса, 25 А, 240 В, 4 нормально-открытых контакта от бренда YON (группа DKC) - это надёжное устройство для автоматического включения и выключения мощных нагрузок в системах управления. Артикул mce-25-40-a240 подходит для установки на DIN-рейку и используется там, где требуется частая коммутация с высокой долговечностью.

Назначение и область применения

Контактор модульный типа MCE, 4 полюса, 25 А, 240 В, 4 нормально-открытых контакта применяется для удалённого управления электродвигателями, нагревательными элементами, освещением и другим оборудованием с активной или реактивной нагрузкой до 25 А. Подходит для систем автоматизации, станков, конвейеров, насосов и распределительных щитов. Катушка управления работает от сети 240 В переменного тока - позволяет использовать его в промышленных сетях с этим уровнем напряжения.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения
• Число силовых полюсов: 4 - управляет четырьмя фазами одновременно
• Номинальное напряжение контактной группы: 400 В - рассчитан на работу в трёхфазных сетях
• Напряжение катушки управления: 240 В AC - требует именно такого напряжения для срабатывания
• Тип тока: переменный (AC) - не постоянным током
• Количество нормально-открытых (НО) контактов: 4 - все контакты замыкаются при включении катушки
• Категория применения: 3 - предназначена для управления двигателями и аналогичными индуктивными нагрузками
• Количество модулей: 4 - занимает 4 стандартных модуля ширины на DIN-рейке
• Глубина монтажа: 66 мм - учитывать при проектировании глубины шкафа
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Ресурс механический: 5 миллионов циклов - обеспечивает длительную службу даже при частых включениях
• Наличие ручного переключателя: да - можно вручную включить/выключить без питания катушки

Совместимость и монтаж

Контактор модульный типа MCE, 4 полюса, 25 А, 240 В, 4 нормально-открытых контакта монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём зацепления за рейку и последующего фиксирования зажимом. Для подключения силовых проводов используются винтовые клеммы - допустимый сечение жилы до 16 мм2. Управляющая катушка подключается через два вывода на передней панели. Монтаж возможен в закрытых щитах с хорошей вентиляцией. Прямое подключение к источникам выше 400 В запрещено.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Корпус изготовлен из самозагасающего материала - не поддерживает горение. Защита IP20 исключает случайный доступ к токоведущим частям, но не предохраняет от внешних воздействий среды. Работа в условиях повышенной влажности, пыли или температур ниже -25C и выше +60C не рекомендована.

Преимущества

• Гарантия 5 лет - подтверждает качество сборки и материалы
• Заводской контроль качества - снижает риск отказов в первые годы эксплуатации
• Ударопрочный корпус - выдерживает механические нагрузки при транспортировке и монтаже
• Единый эргономичный дизайн линейки YON max - удобна совместная установка с другими устройствами этой серии
• Доступность по всей России - легко заказать и получить в любом регионе
• Возможность дополнительной комплектации - можно установить дополнительные контакты, блокировки, сигнализацию

Ограничения применения

• Не для постоянного тока - катушка и контакты работают только с переменным током
• Защита IP20 - нельзя применять во влажных помещениях, на улице или в местах с большим количеством пыли
• Высота установки не более 2000 метров над уровнем моря - при больших высотах снижается эффективность охлаждения
• Нельзя использовать для сварочных аппаратов или оборудования с импульсными токами выше 8×In - есть риск слипания контактов
• Подключение к сети менее 200 В или более 260 В может вызвать некорректное срабатывание или повредить катушку

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление тепловыми завесами в торговых центрах
• Коммутация двигателей конвейера в пищевой промышленности
• Активация системы вентиляции по таймеру в административных зданиях
• Обеспечение аварийного отключения электрооборудования при срабатывании термореле

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей управляющей цепи - 240 В AC обязательно
• При использовании нескольких контакторов одной серии (например, YON max) соблюдайте одинаковый шаг монтажа - так легче обслуживать
• Учитывайте глубину 66 мм при планировании места в щите - особенно важно при плотной компоновке
• Ручной переключатель удобен для тестирования и ремонта - используйте его перед отключением питания
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск
• При необходимости расширения функционала - выбирайте дополнительные модули (блоки NO/NC, временные задержки) совместимые с серией YON max
