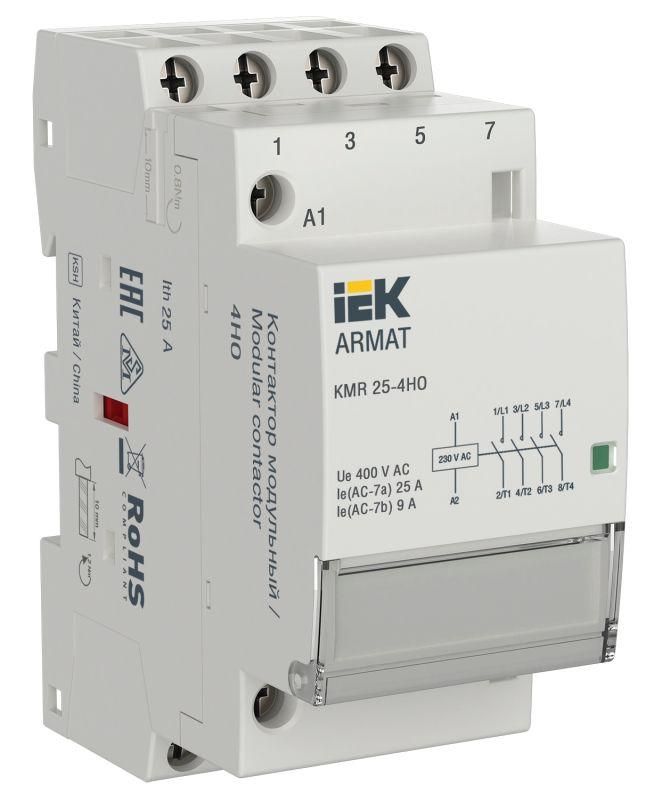

Контактор модульный KMR 25А 230В AC 4НО ARMAT IEK AR-KMR10-025-40-230

Модульный контактор IEK (ИЭК) AR-KMR10-025-40-230 предназначен для автоматического включения и выключения нагрузок до 25 А в сетях переменного тока. Он подходит для управления освещением, теплыми полами, насосами и маломощными двигателями, устанавливается на DIN-рейку в щитах. Этот контактор из серии ARMAT обеспечивает надёжную коммутацию без шума и вибрации.

Назначение и область применения

Контактор IEK AR-KMR10-025-40-230 используется для дистанционного управления электрическими нагрузками через слабые сигналы управления. Подходит для:

• Автоматизации систем освещения (например, уличного или производственного)
• Управление нагревательными элементами, терморегуляторами, теплыми полами
• Включение и отключение насосов, вентиляторов, компрессоров
• Работа в составе автоматических систем управления (ПЛК, реле времени, датчиков)

Не предназначен для частого переключения высоких импульсных нагрузок, таких как светодиодные драйверы или мощные преобразователи частоты.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который могут выдерживать главные контакты при работе в режиме AC-1 (резистивная нагрузка)
• Напряжение цепи управления: 230 В AC - катушка срабатывает при этом напряжении; другие значения (12, 24, 48 В) доступны в других модификациях серии ARMAT
• Число контактов: 4 нормально разомкнутых (NO), 0 нормально замкнутых (NC) - все контакты открываются при обесточивании катушки
• Номинальное рабочее напряжение силовой цепи: до 400 В AC - можно использовать в трёхфазных сетях 380–400 В
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен
• Подключение: винтовые зажимы - требует затяжки отвёрткой, рекомендуется проверить после первых нескольких включений
• Глубина монтажа: 68 мм - необходимо учитывать свободное пространство за DIN-рейкой
• Количество модулей: 2 - занимает два стандартных модуля (17,5 мм каждый) на DIN-рейке

Совместимость и монтаж

Контактор IEK AR-KMR10-025-40-230 совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется просто: защёлкивают корпус на рейку, затем подключают провода.

• Силовые контакты: вход и выход - верхние и нижние клеммы, помечены L1/T1, L2/T2 и т.д. Для однофазной нагрузки используются две пары контактов, для трёхфазной - три пары (четвёртый контакт остаётся свободным)
• Управляющая катушка: подключается к двум клеммам A1 и A2 - соблюдайте полярность, хотя для переменного тока она не имеет значения
• Заземление: не требуется, так как устройство не имеет металлического корпуса, подключаемого к PE
• Рекомендация: перед установкой убедитесь, что напряжение управления соответствует 230 В AC - использование другого напряжения повредит катушку

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1 для контакторов и реле. Серия ARMAT прошла сертификацию в рамках системы ГОСТ Р и допущена к применению в России и странах ЕАЭС. Отсутствие механического шума и вибрации снижает риск возникновения микроскопических искр, увеличивая срок службы в помещениях с повышенными требованиями к безопасности.

Преимущества

• Бесшумная работа катушки - идеален для жилых помещений, больниц, офисов
• Высокая надёжность контактов - рассчитан на десятки тысяч операций в условиях нормальных нагрузок
• Унифицированная конструкция - легко заменяется аналогами из серии ARMAT
• Компактный формат - всего 2 модуля, экономит место в распределительном щите
• Простой монтаж - не требует специнструментов, подходит даже для начинающих электромонтажников

Ограничения применения

• Не применяется в средах с высокой запылённостью, влагой или химически активной атмосферой - степень защиты IP20 недостаточна
• Не предназначен для работы с емкостными или индуктивными нагрузками выше класса AC-1 - например, не стоит использовать для частотных преобразователей или мощных LED-ламп без фильтров
• Не работает при постоянном токе - катушка рассчитана исключительно на переменный ток 230 В AC
• Не подходит для частого включения-выключения более 10 раз в минуту - это сокращает срок службы контактов

Примеры использования

• Управление группой светильников в коридоре через таймер - контактор включает свет по расписанию
• Включение циркуляционного насоса в системе отопления по сигналу термостата
• Переключение нагревательного элемента в сушильной камере
• Автоматическое отключение оборудования по аварийному сигналу от датчика температуры

Практические советы

• Выбирая этот контактор, убедитесь, что ваша нагрузка не превышает 25 А - лучше брать запас 20%, особенно при длительной работе
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта
• Проверьте напряжение на катушке перед включением - неверное напряжение (например, 12 В вместо 230 В) приведёт к отказу или перегоранию
• Если нужен дополнительный контакт (например, NO+NC), выбирайте модель с опциональным блоком расширения - такие есть в серии ARMAT
• При монтаже в плотно укомплектованном щите учтите глубину 68 мм - возможно, потребуется углубление или выносная рампа
