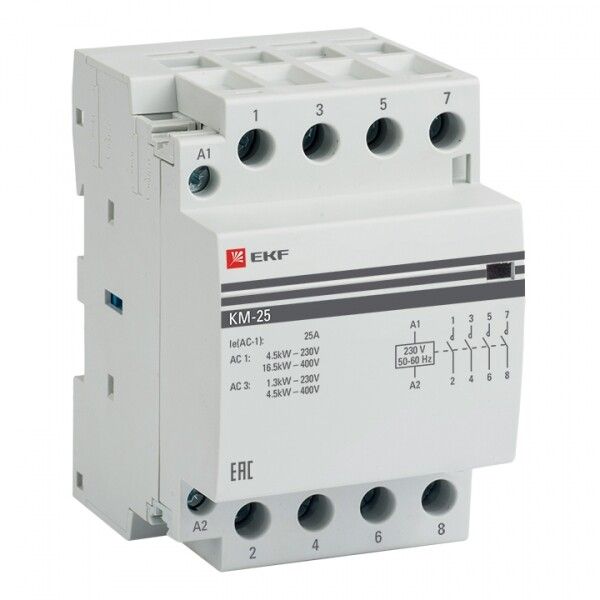

Контактор модульный КМ 25А 4NО (3 мод.) EKF PROxima | km-3-25-40

Контактор модульный EKF PROxima km-3-25-40 - устройство для дистанционного включения и отключения нагрузки переменного тока, предназначенное для установки на DIN-рейку. Подходит для управления двигателями, нагревательными элементами и освещением в распределительных щитах промышленного и бытового назначения.

Назначение и область применения

Контактор модульный EKF PROxima km-3-25-40 используется для частого включения и выключения электрических цепей с током до 25 А. Его применяют там, где требуется автоматизация управления: в системах кондиционирования, насосных станциях, конвейерах, тепловых аппаратах и светильниках большой мощности. Устройство управляет трёхфазной нагрузкой через сигнал на катушку 230 В, обеспечивая гальваническую развязку между управляющей и силовой цепями.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение силовой цепи: 400 В
• Номинальный рабочий ток: 25 А
• Количество силовых полюсов: 3
• Количество нормально разомкнутых контактов: 4 (дополнительные вспомогательные контакты)
• Номинальное напряжение цепи управления: 230 В AC
• Максимальное сечение кабеля: 25 мм2 (для меди и алюминия)
• Максимальная мощность ламп: 1300 Вт
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимает 3 модуля (54 мм)
• Глубина монтажа: 60 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от -25 C до +40 C
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 51731-2001, ГОСТ Р 50030.4.1-2002
• Категория применения: AC-1 - для активных или слегка индуктивных нагрузок (например, нагреватели)

Совместимость и монтаж

Контактор EKF PROxima km-3-25-40 совместим со всеми типами стандартных DIN-реек. Для монтажа достаточно зафиксировать его на рейке зажимами сзади - никаких болтов или креплений не требует. Подключение силовых проводов осуществляется к верхним и нижним клеммам, управляющая катушка - к боковым контактам L1/N. Максимальное сечение кабеля - 25 мм2, что позволяет использовать как медные, так и алюминиевые жилы. Обязательно соблюдайте посадочную глубину 60 мм: при плотном расположении других устройств в шкафу проверьте наличие свободного места сзади.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент IEC 60947-4-1) и ГОСТ Р 51731-2001. Сертифицирован для работы в условиях, допускающих перегрузки и частые включения. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и воды - не используйте в сырых помещениях или на улице. Категория применения AC-1 указывает на оптимальную работу с активными нагрузками; для двигателей с высокими пусковыми токами рекомендуется применять контакторы категории AC-3.

Преимущества

• Высокая надёжность механической конструкции благодаря проверенной технологии EKF
• Встроенные 4 нормально разомкнутых контакта позволяют реализовать схемы самоблокировки, сигнализации и управления несколькими цепями
• Поддерживает коммутацию алюминиевых и медных проводов - удобно при модернизации старых объектов
• Длинный гарантийный срок (7 лет) свидетельствует о долговечности компонентов
• Совместим с другими изделиями серии PROxima - легко формировать единый арсенал в щите

Ограничения применения

• Не предназначено для управления индуктивными нагрузками с высокими пусковыми токами (например, крупные асинхронные двигатели) - для них нужен контактор категории AC-3
• IP20 не допускает использование во влажных, запылённых или наружных условиях
• Работает только при температуре выше -25 C - не подходит для холодных складов без отопления
• Требует внешнего устройства защиты (автоматический выключатель или предохранитель) - сам по себе не обеспечивает защиту от перегрузки или КЗ

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения
• Включение группы инфракрасных обогревателей по сигналу термореле
• Автоматическое включение освещения в цеху по таймеру или датчику движения
• Контроль работы вентилятора в распределительном щите

Практические советы

• Выбирайте контактор с запасом по току: если нагрузка близка к 25 А, рассмотрите вариант на 32 А - это продлит срок службы
• При использовании алюминиевых проводов обязательно используйте переходные наконечники и контролируйте момент затяжки - алюминий «ползёт»
• Для схем с самоблокировкой подключите один из четырёх вспомогательных контактов параллельно кнопке включения
• Проверяйте соответствие напряжения катушки (230 В) - подача 110 В не вызовет срабатывания, 400 В - повредит катушку
• При групповом монтаже нескольких контакторов оставляйте минимум 5–10 мм зазора между ними для лучшего теплоотвода
