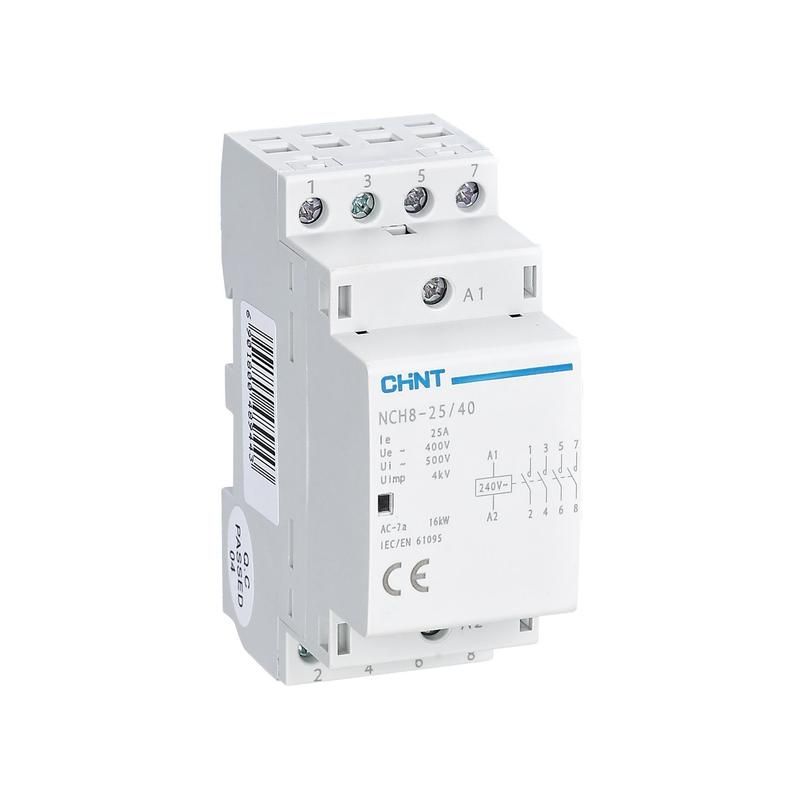

Контактор модульный NCH8-25/40 25A 4НО AC220/230В, 50Гц (R) | 256089 CHINT

Контактор модульный NCH8-25/40 от CHINT - устройство для дистанционного включения и выключения электронагрузок в сетях переменного тока. Он предназначен для работы в автоматических системах управления, где требуется надёжное переключение силовых цепей с контролируемым напряжением управления 230 В. Артикул 256089 соответствует модели с четырьмя нормально разомкнутыми контактами и током 25 А.

Назначение и область применения

Контактор модульный NCH8-25/40 используется для коммутации активных и слабоиндуктивных нагрузок в сетях переменного тока 50–60 Гц. Подходит для управления оборудованием с резистивной характеристикой: электропечи, нагревательные элементы, освещение, насосы, вентиляторы, бытовые приборы и аналогичные устройства.

Не предназначен для отключения токов короткого замыкания - обязательно использование в паре с автоматическим выключателем или предохранителем. Применяется в распределительных щитах с DIN-рейкой, в том числе в жилых, офисных и промышленных объектах.

Технические характеристики

• Тип питания: переменный ток (AC)
• Номинальный ток: 25 А - максимальный постоянный ток через главные контакты
• Число контактов: 4 нормально разомкнутых (4НО) - все контакты замыкаются при подаче напряжения на катушку
• Рабочее напряжение нагрузки: до 400 В AC
• Напряжение управления: 230 В AC +-10%, 50 Гц - оптимальное напряжение для срабатывания
• Напряжение срабатывания: 85–110% от номинала - контактор включится при 195–253 В
• Напряжение несрабатывания: 20–75% от номинала - при снижении ниже 46 В контактер гарантированно остаётся выключен
• Категория применения: AC-1 (резистивные нагрузки), AC-7a и AC-7b (слаботочные индуктивные нагрузки - бытовая техника, двигатели малой мощности)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм
• Габариты: 36×85×65,6 мм
• Занимаемая ширина: 2 модуля (36 мм)

Совместимость и монтаж

Контактор модульный NCH8-25/40 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в европейских и российских щитах. Устанавливается механически - фиксируется защёлкой. Для подключения используются зажимы на верхней и нижней части корпуса: входные провода - сверху, выходные - снизу.

Управляющая катушка подключается к двум клеммам A1 и A2. Обязательно соблюдать полярность - L и N должны соответствовать указанному напряжению 230 В AC. Перед установкой проверьте соответствие напряжения сети управлению - при использовании 220 В допустимо, так как диапазон срабатывания включает 195–253 В.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и имеет категорию размещения II - рассчитано на работу в помещениях с умеренным уровнем загрязнений (класс 2). Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не применять во влажных, запылённых или наружных условиях без дополнительной защиты.

Преимущества

• Высокая надёжность коммутации благодаря качественной конструкции контактов и катушки
• Узкий профиль - занимает всего 2 модуля, экономит место в щите
• Поддержка широкого диапазона напряжений управления (195–253 В) - работает даже при колебаниях в сети
• Совместимость с популярными сериями автоматов и других модульных устройств CHINT
• Простая диагностика состояния - положение рычага визуально показывает состояние контактов

Ограничения применения

• Не предназначен для отключения аварийных токов - требует обязательной защиты автоматом или предохранителем
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях без бокса или крышки
• Не рекомендован для высоких индуктивных нагрузок (например, мощные двигатели, трансформаторы) - категория AC-7b ограничивает применение только слабоиндуктивными устройствами
• Не подходит для частого включения-выключения более 600 раз в час - риск износа контактов
• Не работает при напряжении управления ниже 46 В - возможны ложные отключения при просадках

Примеры использования

• Управление тепловыми завесами в торговых центрах
• Переключение групп светильников в офисном помещении
• Автоматическое включение системы принудительной вентиляции по сигналу терморегулятора
• Контроль нагревательных элементов в мини-печи или сушильной камере
• Управление насосом в системе водоснабжения дома

Практические советы

• Выбирая контактор NCH8-25/40, убедитесь, что нагрузка не превышает 25 А и является резистивной или слабоиндуктивной - для двигателей лучше использовать контактор с категорией AC-3
• При монтаже в щиту с плотной компоновкой учтите глубину 65,5 мм - не забудьте о свободном пространстве за рейкой
• Для долгой службы избегайте перегрузок и частых включений - если нагрузка часто включается, рассмотрите вариант с большим токовым запасом (например, NCH8-40)
• Проверяйте напряжение на катушке перед первым включением - неверное питание может повредить обмотку
• При необходимости замены - отключите питание всей цепи, включая управление. Контактор не имеет механической блокировки - нельзя работать под напряжением
