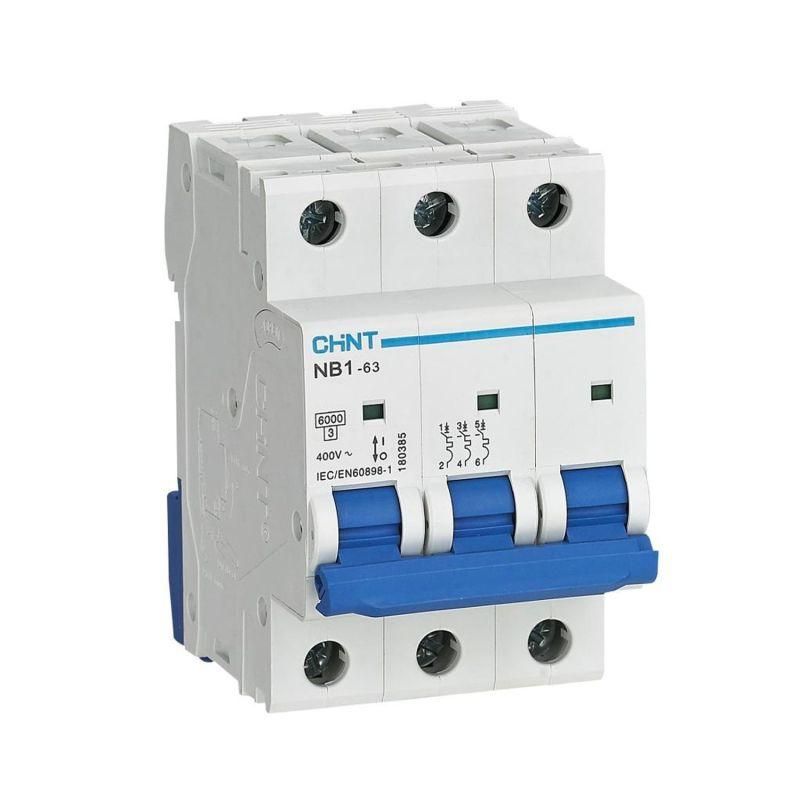

Выключатель автоматический трехполюсный NB1-63 3P 63A 6кА х-ка C (DB) (R) | 179710 CHINT

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 63 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, жилых и общественных объектах.

Назначение и область применения

Выключатель NB1-63 используется для защиты электропроводки и оборудования от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита мощных потребителей: насосов, компрессоров, конвейеров, систем вентиляции и других устройств с умеренно высоким пусковым током.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - рассчитан на использование в трёхфазных сетях 380–400 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 6000 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с умеренным пуском (например, двигатели, светильники с ЭПРА).
• Сечение провода: 1–25 мм2 - позволяет подключать медные кабели любого распространённого сечения.
• Тип тока: переменный (AC), частота 50–60 Гц - совместим со стандартными сетями РФ и стран СНГ.
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке.
• Глубина монтажа: 77,8 мм - требует достаточного внутреннего пространства в щите.
• Рабочая температура: от -25C до +40C - допустимо применение в неотапливаемых помещениях, но не на улице.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня.
• Механический ресурс: 20 000 циклов включения/выключения - долговечен при регулярной эксплуатации.
• Электрический ресурс: 10 000 циклов - сохраняет работоспособность после многократных отключений при нагрузке.

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на кабель сечением 1–25 мм2. Возможна установка шин типа PIN или FORK. Устройство имеет индикатор положения контактов - окно показывает «I» (включено) или «O» (выключено). Монтаж выполняется в закрытых щитах с доступом для обслуживания. Не рекомендуется устанавливать рядом с источниками тепла выше +40C.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3, что снижает риск повреждения оборудования при КЗ. Сертифицирован для применения в условиях степени загрязнения 2 - нормальные условия внутри помещений без значительного количества пыли и влаги.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типичными нагрузками в промышленности и ЖКХ.
• Высокая механическая и электрическая износостойкость - длительный срок службы даже при частых операциях.
• Яркий индикатор положения контактов - удобство диагностики без вскрытия корпуса.
• Поддержка дополнительных модулей - возможность доработки функционала (сигнальные контакты, расцепители).
• Совместимость с другими элементами серии NB1-63 - легко формируется полноценная система защиты.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли.
• Не подходит для нагрузок с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска); для них лучше выбрать характеристику D.
• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц.
• Требуется минимум 77,8 мм глубины в щите - не подходит для компактных или узких шкафов.
• Не имеет встроенной защиты от скачков напряжения - для этого нужны отдельные устройства (например, УЗИП).

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения.
• Щитовая защита группы розеток на производстве с мощными инструментами.
• Распределительный щит торгового центра - защита освещения и малых механизмов.
• Линии питания конвейеров, воздушных завес, систем вентиляции.

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие сечения кабеля - используйте провода 1–25 мм2, чтобы избежать нагрева и плохого контакта.
• Если нагрузка часто запускается (например, компрессор), убедитесь, что пусковые токи не превышают 10×63 = 630 А - иначе возможны ложные отключения.
• Для удалённой сигнализации срабатывания можно заказать дополнительный модуль XF9J - он передаёт сигнал о аварийном отключении.
• При сборке щита соблюдайте шаг 18 мм на рейке - каждый полюс занимает один модуль, три полюса = три модуля.
• Не устанавливайте выключатель вблизи радиаторов, печей или других источников тепла - превышение +40C снижает надёжность.
• Проверяйте наличие сертификатов и маркировки CHINT на корпусе - оригинальные изделия имеют чёткую гравировку и качественную сборку.
