Автоматический выключатель ВА-103 3P 63А C 6кА новый - 12311DEK APC

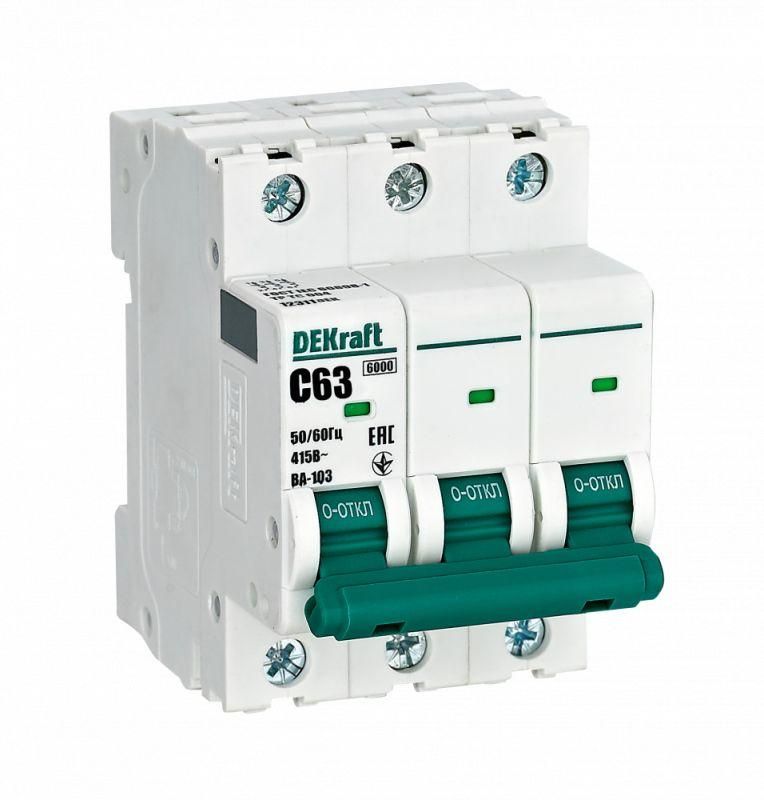

Автоматический выключатель модульный трехполюсный 63А характеристика C 6кА ВА-103 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для монтажа на DIN-рейку и предназначен для использования в распределительных щитах жилых, коммерческих и промышленных объектов. Бренд DEKRAFT, артикул 12311dek.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А характеристика C 6кА ВА-103 используется для защиты трёхфазных сетей переменного тока. Подходит для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), а также в групповых и фидерных цепях. Обеспечивает надёжную защиту от перегрузок и коротких замыканий в системах освещения, розеточных контуров и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 415 В - рабочее напряжение сети, для которой рассчитан аппарат.
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для типичных нагрузок: розетки, освещение, бытовая техника.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Род тока: переменный (AC) 50/60 Гц - совместим с сетями стандарта Европы и России.
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) на DIN-рейке.
• Глубина монтажа: 78,5 мм - минимальная глубина щита, необходимая для установки.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды.
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью и без проводящей пыли.

Совместимость и монтаж

Автоматический выключатель модульный 63А ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Для правильного подключения используйте кабели с площадью сечения, соответствующей номинальному току 63 А (обычно медный кабель 10–16 мм2). Проверьте соответствие посадочного места в щите: глубина 78,5 мм должна быть обеспечена. Выключатель совместим со всеми комплектующими серии DEKraft, включая дифференциальные автоматы и контакторы.

Безопасность и стандарты

Автоматический выключатель ВА-103 соответствует требованиям международного стандарта IEC 60947-2. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Отключение происходит при превышении тока более чем на 5–10 крат, что исключает ложные срабатывания при пуске двигателей и импульсных нагрузках. Наличие механического указателя положения ("ON/OFF") позволяет визуально контролировать состояние аппарата.

Преимущества

• Надёжное срабатывание при коротком замыкании благодаря точной кривой "C".
• Компактная форма (3 модуля) экономит место в щитке.
• Изготовлен из самозатухающего пластика - повышает пожаробезопасность.
• Поддерживает работу в условиях колебаний температуры и влажности, характерных для помещений с классом загрязнения 2.
• Совместим с другими изделиями серии DEKraft - удобно формировать унифицированные щиты.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендуется для защиты мощных двигателей, трансформаторов или сварочного оборудования - для них нужна кривая "D".
• Не подходит для цепей с высоким пусковым током (>10×I_n) - возможны ложные отключения.
• Запрещено использовать в сетях постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Защита трёхфазной группы розеток в офисе или цехе.
• Входной автомат в ГРЩ многоквартирного дома.
• Распределительный автомат для световой нагрузки в торговом зале.
• Цепь питания кондиционера или насоса с умеренным пусковым током.

Практические советы

• Выбирая автомат, проверяйте суммарную мощность подключаемых устройств - она не должна превышать 63 А × 415 В ≈ 26 кВт.
• Если в цепи есть двигатель, убедитесь, что его пусковой ток не превышает 10×63 = 630 А - иначе выбирайте кривую D.
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для лучшего теплоотвода.
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока на землю.
• Для обслуживания всегда отключайте питание перед работой - даже при выключенном положении контакт может находиться под напряжением.
