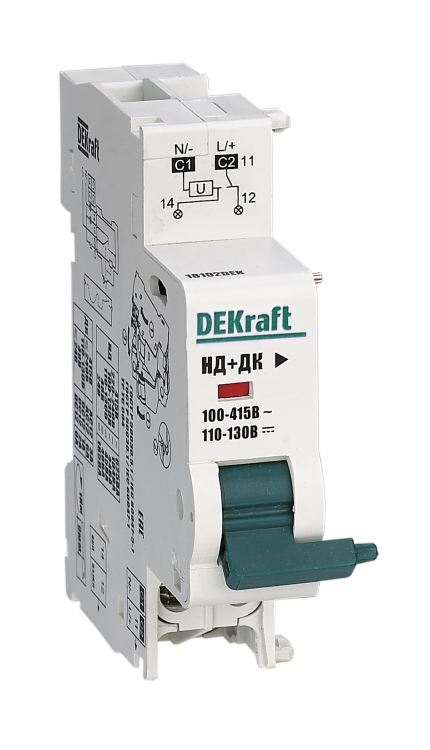

Расцепитель независимый НД-101 220В с доп. контактом DEKraft 18102DEK

Расцепитель независимый с дополнительным контактом 220В для ВА-101 от DEKraft - устройство для дистанционного отключения модульного автомата ВА-101 через внешний сигнал. Подходит для интеграции в системы автоматизации и контроля электрооборудования.

Назначение и область применения

Расцепитель независимый с дополнительным контактом 220В для ВА-101 используется для удалённого отключения автоматического выключателя ВА-101 при подаче управляющего напряжения. Он не защищает цепь от перегрузок или КЗ - это задача самого автомата. Расцепитель лишь реагирует на команду из внешней системы, например, от PLC, кнопочного поста или аварийной сигнализации.

Подходит для применений, где требуется быстрое отключение питания: управление станками, конвейерами, системами безопасности, зданий с централизованной автоматикой, объектами с требованиями к дистанционному контролю.

Технические характеристики

• Тип: независимый расцепитель (не имеет собственной защиты)
• Номинальное напряжение управления: 230 В переменного тока (AC)
• Диапазон срабатывания: 70–110 % от номинала (220 В +- 30 В)
• Коммутируемый ток: 0,02 А - минимальная нагрузка для надёжного срабатывания
• Ширина: 18 мм (1 TE) - совместим с типовой DIN-рейкой
• Количество контактов: 2 (один рабочий контакт для отключения, один дополнительный - для сигнализации состояния)
• Количество сигнальных контактов: 0 - дополнительный контакт здесь не является самостоятельным сигнальным, он замыкается/размыкается при срабатывании расцепителя и передаёт информацию о состоянии автомата
• Монтаж: на DIN-рейку, фиксируется слева от автомата ВА-101

Совместимость и монтаж

Расцепитель независимый с дополнительным контактом 220В для ВА-101 совместим исключительно с автоматическими выключателями серии ВА-101. Установка возможна только на левой стороне корпуса автомата - правильное положение обеспечивает механическую связь между расцепителем и рычагом отключения.

Не устанавливайте на другие модели автоматов - даже если они имеют аналогичную ширину, форма и механизм соединения отличаются. Для монтажа используйте стандартную DIN-рейку 35 мм. Подключение управляющей цепи - к клеммам расцепителя, указанным на корпусе. Максимальная нагрузка - 0,02 А; не подключайте реле или катушки с большим потреблением.

Безопасность и стандарты

Изделие соответствует общим требованиям к комплектующим для модульных автоматов, однако сертификация по ГОСТ или IEC явно не указана в данных. Работает в рамках нормальной температурной среды (обычно –25…+40 C, как у ВА-101). Не предназначено для взрывоопасных зон или высоких уровней вибрации.

Преимущества

• Простая интеграция в существующие системы на базе ВА-101 - не требует замены автомата
• Дополнительный контакт даёт возможность отслеживать состояние отключения (например, “выключено” / “включено”) без внешних датчиков
• Низкий ток срабатывания (0,02 А) позволяет управлять им через слабые выходы PLC, реле или микроконтроллеров
• Стандартная ширина 18 мм - легко помещается в щиток без увеличения габаритов

Ограничения применения

• Не работает при постоянном токе - только переменный ток 230 В AC
• Не поддерживает частоты выше 50/60 Гц - не применяйте в сетях с нестандартной частотой
• Не рассчитан на длительное включение - после срабатывания необходимо снять напряжение, чтобы избежать перегрева катушки
• Не совместим с другими сериями автоматов, кроме ВА-101
• Дополнительный контакт не является полноценным сигнальным - он не изолирован от основной цепи и не предназначен для передачи мощных сигналов

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка через кнопку “Экстренная остановка”
• Логика работы системы: PLC отправляет импульс на расцепитель - автомат ВА-101 отключается, дополнительный контакт сообщает PLC о текущем состоянии
• Централизованное отключение групп освещения или зарядных станций в административных зданиях

Практические советы

• Перед установкой проверьте, что автомат ВА-101 находится в положении “ON” - расцепитель не сможет сработать, если автомат уже отключен механически
• Убедитесь, что управляющее напряжение точно 230 В AC - отклонение более чем на 30 % может вызвать отказ срабатывания
• Не запитывайте расцепитель от цепей с высоким скачком тока - используйте фильтры или стабилизаторы, если источник нестабилен
• При использовании в системах с частыми циклами включения/отключения - следите за нагревом катушки; рекомендован интервал не менее 1 минуты между операциями
• При замене - всегда используйте оригинальный расцепитель DEKraft 18102dek, так как совместимость зависит от точного механизма зацепления
