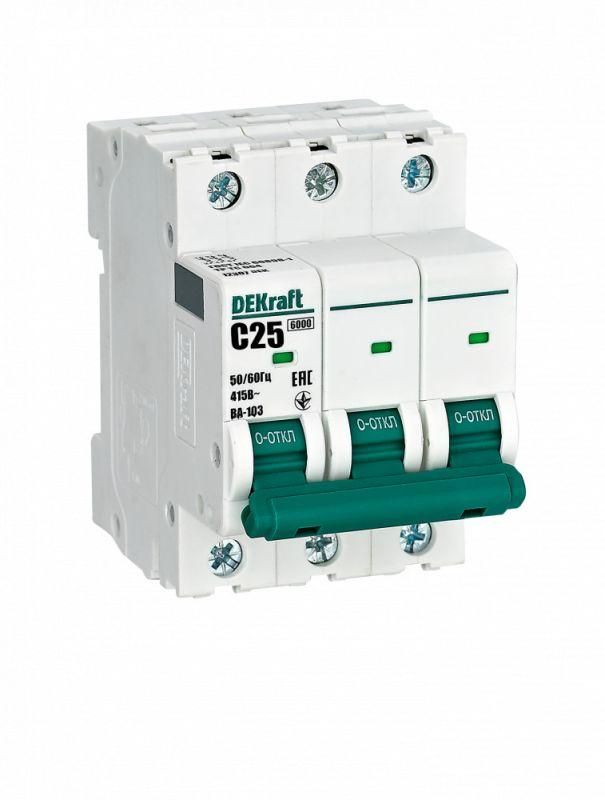

Автоматический выключатель ВА-103 3P 25А C 6кА новый - 12307DEK APC

Автоматический выключатель модульный трехполюсный 25А характеристика C 6кА ВА-103 - это устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для монтажа на DIN-рейку, подходит для использования в распределительных щитах жилых, офисных и промышленных объектах. Бренд DEKRAFT и артикул ВА-103 указывают на серийную надежность продукта.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А характеристика C 6кА ВА-103 предназначен для защиты трёхфазных сетей переменного тока. Он обеспечивает отключение питания при превышении допустимой нагрузки или возникновении короткого замыкания. Устройство используется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), а также в групповых щитах для освещения, розеточных контуров и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазной сети
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое не повредит изоляцию внутри аппарата
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для типичных бытовых и коммерческих нагрузок
• Род тока: переменный (AC) - работает только в сетях 50–60 Гц
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) на DIN-рейке
• Глубина монтажа: 78,5 мм - требует свободного места в щите сзади
• Степень защиты IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и воды
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренной запылённостью и без проводящей пыли

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 25А характеристика C 6кА ВА-103 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения используйте кабели сечением, соответствующим току 25 А (обычно 4–6 мм2 медный провод). Подключайте провода плотно, без перекосов - плохой контакт вызывает нагрев. Убедитесь, что глубина щита позволяет полностью поместить выключатель (78,5 мм). Не монтируйте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC/EN 60947-2. Отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзных аварийных токах. Наличие механической блокировки и видимого разрыва контактов обеспечивает безопасность при обслуживании. IP20 не предусматривает защиту от брызг - не устанавливайте в сырых или открытых местах.

Преимущества

• Трёхполюсная конструкция обеспечивает равномерное отключение всех фаз - снижает риск повреждения оборудования
• Характеристика C оптимальна для большинства розеток и светильников - минимизирует ложные срабатывания
• Известная серия ВА-103 от DEKRAFT имеет проверенную долговечность и совместимость с другими компонентами щитов
• Легко диагностируется: рычаг положения “OFF” / “ON” показывает состояние контактов

Ограничения применения

• Не подходит для защиты мощных двигателей, трансформаторов или сварочных аппаратов - требуется характеристика D
• Запрещено использовать вне помещений или в условиях повышенной влажности - степень защиты IP20 недостаточна
• Не рекомендуется для цепей с высокими импульсными токами (например, частотные преобразователи) - возможны ложные срабатывания
• Не предназначена для работы при температуре ниже -5C или выше +40C без специальных условий

Примеры использования

• Защита трёхфазной группы розеток в офисе или мастерской
• Подключение осветительных цепей в производственном корпусе
• Распределительный щит на этаже многоквартирного дома
• Обеспечение безопасности для насосов, вентиляторов и другого оборудования с пусковым током до 5×Iн

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки с 25 А - лучше иметь запас 10–20%
• Проверьте посадочные размеры в вашем щите: ширина 54 мм, глубина 78,5 мм - не забудьте про место для кабеля
• Если в цепи есть двигатель - убедитесь, что его пусковой ток не превышает 10×25 = 250 А. Если выше - выбирайте характеристику D
• Не смешивайте автоматы разных серий в одном щите - это усложняет обслуживание и диагностику
• После монтажа проведите тест: переведите рычаг в OFF, затем ON - он должен фиксироваться четко, без люфта
