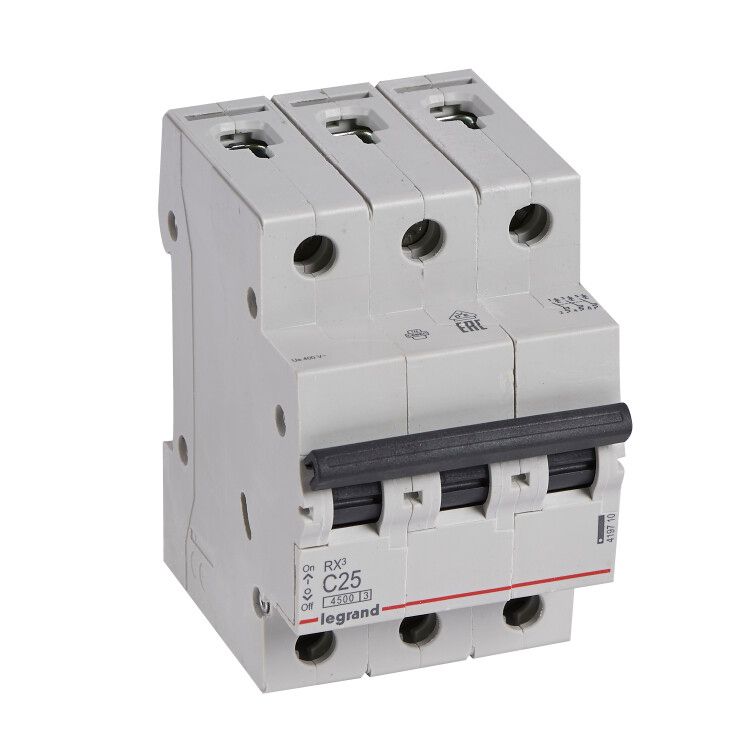

Выключатель автоматический трехполюсный RX3 4500 25А C 4,5кА | 419710 Legrand

Автоматический выключатель трехполюсный RX3 25 А (C) 4,5 кА от Legrand - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов. Артикул 419710 соответствует серии RX3, известной надежностью и компактностью.

Назначение и область применения

Автоматический выключатель трехполюсный RX3 25 А (C) 4,5 кА предназначен для защиты трёхфазных сетей переменного тока с номинальным напряжением до 400 В. Применяется в бытовой и промышленной электроустановках: для защиты групповых линий, оборудования с высокими пусковыми токами - насосов, компрессоров, конвейеров, систем вентиляции, а также мощной бытовой техники.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии.
• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, электроника).
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Номинальное напряжение: 400 В AC - рассчитан на работу в сети 380–400 В, частотой 50–60 Гц.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твёрдым предметам >12 мм; не предназначена для работы во влажной среде без корпуса.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность оборудования.
• Модульная ширина: 3 модуля - занимает 54 мм в ширину на DIN-рейке (стандарт 17,5 мм/модуль).
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита.
• Рабочая температура: от 0 C - указано минимальное значение, однако согласно описанию производителя реальный диапазон - от -25 до +70 C.
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с умеренно-холодным и влажным климатом, в том числе неотапливаемых.
• Способ монтажа: DIN-рейка - стандартный крепёж для распределительных щитов.
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на автоматические выключатели.

Совместимость и монтаж

Автоматический выключатель трехполюсный RX3 25 А (C) 4,5 кА устанавливается на DIN-рейку типа TS35. Фиксация осуществляется защёлками - достаточно нажать на верхнюю часть устройства до характерного щелчка. Для подключения проводов используются зажимы, совместимые с крестообразной и плоской отверткой. Сечение кабеля не должно превышать 25 мм2 - более толстый провод не войдёт в зажим. Нельзя использовать с кабелями из алюминия - зажимы рассчитаны исключительно на медь.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта МЭК 60947-2, что гарантирует точность срабатывания, термическую и электромагнитную устойчивость. Класс токоограничения 3 снижает риск повреждения кабелей и оборудования при КЗ. IP20 не обеспечивает защиту от брызг воды - не применяйте в сырых местах без дополнительной герметизации или в закрытых щитах.

Преимущества

• Компактные габариты - экономят место в щите, особенно важны при плотном расположении аппаратов.
• Надёжные зажимы - обеспечивают прочный контакт даже при многократных подключениях.
• Широкий диапазон рабочих температур - работает при минус 25 C, что важно для неотапливаемых помещений.
• Фиксация на DIN-рейке - монтаж и демонтаж без инструментов.
• Совместимость с продукцией Legrand и IEK - можно комбинировать с другими элементами одной серии.

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже 0 C - хотя заявлен диапазон до -25 C, официально указана нижняя граница 0 C; при низких температурах возможны задержки срабатывания.
• IP20 - нельзя устанавливать вне щита или в условиях повышенной влажности, пыли, попадания жидкости.
• Только для переменного тока - не используется в цепях постоянного тока.
• Не рекомендуется для защиты светодиодных светильников с драйверами - из-за высоких пусковых токов возможны ложные срабатывания.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве.
• Щитовая группа для станков с асинхронными двигателями.
• Распределительный щит в офисе - защита группы розеток с серверами и ЭВМ.
• Подъездный щит в многоэтажном доме - отдельный автомат для лифтового оборудования.

Практические советы

• При проектировании учтите, что 3-полюсный выключатель занимает 3 модуля - планируйте место в щите заранее.
• Проверьте сечение кабеля перед подключением - превышение 25 мм2 приведёт к плохому контакту и нагреву.
• Для работы в условиях низких температур (ниже 0 C) используйте выключатели с другим климатическим исполнением или утеплите щит.
• При замене старого автомата - проверьте, чтобы новый имел ту же характеристику (C) и аналогичную отключающую способность (не менее 6 кА).
• Артикул 419710 - совместим с другими изделиями серии RX3, поэтому легко найти запасные части и аксессуары.
