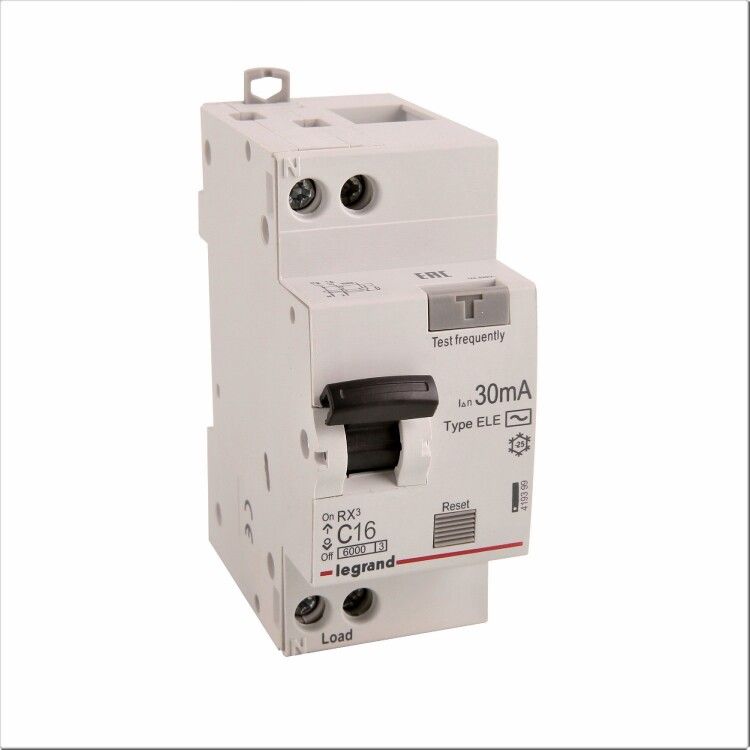

Выключатель автоматический дифференциального тока АВДТ RX3 6000 6 кА, тип характеристики С 1П+Н 230 В~, 16А, AС, 30 ма, 2 модуля - 419399 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 1П+Н 16А 30мА типа AC 6кА обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока, перегрузках и коротких замыканиях. Устройство предназначено для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand RX3 используется для защиты человека от поражения электрическим током при утечке тока через тело (например, при прикосновении к поврежденной изоляции). Он также защищает проводку от перегрева и возгорания при перегрузках и коротких замыканиях. Применяется в бытовых и промышленных электросетях - вводно-распределительных и групповых щитах квартир, офисов, производственных помещений, мастерских.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения).
• Количество полюсов: 1+N - управление фазным и нулевым проводником одновременно; ноль размыкается, что важно для безопасности.
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при сверхтоке короткого замыкания до 6000 А.
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры).
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Сечение провода: 0,75–16 мм2 - позволяет подключать медные провода от тонких до мощных.
• Глубина монтажа: 44 мм - требует соответствующего места в щите.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование.
• Степень защиты: IP20 - защита от прикосновения пальцев и крупного мусора, но не от воды и пыли.
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке.
• Рабочая температура: -25…+60 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных условиях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).

Совместимость и монтаж

Выключатель Legrand RX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются два механических защелкивающихся крепления - обеспечивают прочную посадку даже при вибрациях. Подключение проводов осуществляется зажимами с винтами, допускающими сечения от 0,75 до 16 мм2. Нейтральный проводник обязательно разрывается - это требование норм безопасности. Устройство совместимо со всеми щитами, где установлены другие аппараты серии RX3 или аналогичные по габаритам.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand RX3 соответствует международному стандарту МЭК 60947-2. Соответствие гарантирует проверенную надежность срабатывания, термическую и электромагнитную устойчивость. Класс токоограничения 3 и наличие разрыва нуля соответствуют требованиям ПУЭ и ГОСТ Р 50345. Устройство имеет сертификаты на применение в РФ и странах ЕАЭС.

Преимущества

• Размыкание нулевого проводника - исключает опасность сохранения потенциала на оборудовании после отключения.
• Фиксация двумя креплениями - предотвращает самопроизвольное выпадение при вибрациях.
• Устойчивая маркировка - надписи видны при любом положении рычага, упрощают обслуживание.
• Защита корпуса IP20 - препятствует попаданию строительной пыли и мусора внутрь механизма.
• Совместимость с другими изделиями серии RX3 - удобно для унифицированных щитов.

Ограничения применения

• Не применяется в цепях с постоянным током - только для переменного тока (AC).
• Не защищает от утечек постоянного тока (DC) или импульсных токов - для таких задач нужны типы A, B или F.
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты в герметичном ящике.
• Не рекомендуется для питания оборудования с частотными преобразователями - возможны ложные срабатывания.
• Температурный диапазон ограничен: ниже -25 C или выше +60 C - работа не гарантирована.

Примеры использования

• Щит квартиры - защита группы розеток в кухне, ванной, детской комнате.
• Производственный участок - питание станков с асинхронными двигателями (характеристика C оптимальна).
• Офис - группа компьютеров, оргтехники, светильников.
• Подвал, кладовая - временные сети с электроинструментом, где есть риск повреждения кабеля.

Практические советы

• Выбирая место установки, учтите глубину монтажа - 44 мм. Убедитесь, что в щите достаточно свободного пространства.
• Проверьте соответствие сечения проводов: слишком толстый провод (более 16 мм2) не войдет в зажим, слишком тонкий (менее 0,75 мм2) может плохо зажаться.
• Обязательно используйте тестовую кнопку «T» ежемесячно - она проверяет работоспособность дифференциальной защиты.
• Не заменяйте этот выключатель обычным автоматом - он не даст защиту от утечек тока.
• Если требуется защита от постоянного тока утечки (например, в системах с солнечными панелями), выбирайте тип A или B - здесь он не подходит.
• При сборке щита соблюдайте полярность: L - на вход фазы, N - на вход нуля. Обратное подключение может нарушить функцию разрыва нуля.
