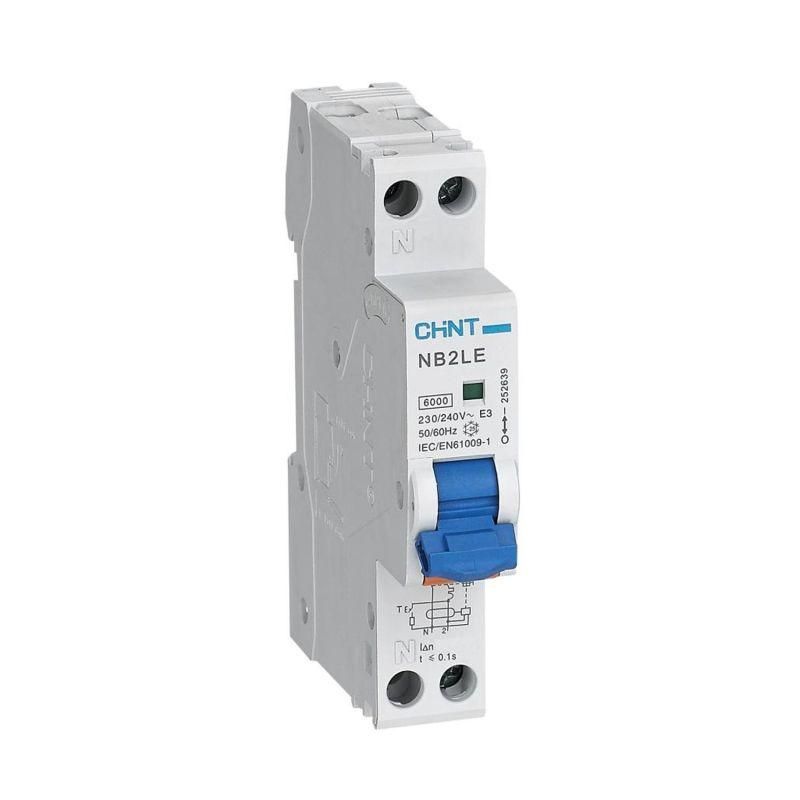

Выключатель автоматический дифференциального тока NB2LE 1P+N 16A 30mA 1мод., х-ка С, электронный тип AС, 6kA (R) | 689002 CHINT

Автоматический выключатель дифференциального тока NB2LE (R) — двухполюсное устройство 1P+N с номинальным током 16 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Устройство NB2LE (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает возгорания, вызванные утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов, мастерских и других объектов с однофазными сетями 230 В. Применяется там, где требуется высокий уровень электробезопасности: в ванных комнатах, кухнях, на открытых площадках, у оборудования с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А — допустимый постоянный ток нагрузки без срабатывания
• Номинальный ток утечки: 30 мА — порог срабатывания при появлении опасной утечки
• Тип дифференциального тока: AC — реагирует только на переменный ток утечки (стандартный для бытовых сетей)
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, насосы, компрессоры)
• Номинальное напряжение: 230 В — работает в сети 220–240 В
• Частота: 50/60 Гц — совместим с сетями России и Европы
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при КЗ до 6000 А
• Количество полюсов: 2 (1P+N) — отключает фазу и ноль одновременно
• Напряжение изоляции: 500 В — гарантирует безопасную работу при скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к грозовым перенапряжениям
• Степень защиты: IP20 — защищен от прикосновения пальцами, но не от воды и пыли
• Рабочая температура: от -25°C до +40°C — подходит для установки в неотапливаемых помещениях
• Модульная ширина: 1 модуль — занимает минимум места в щите
• Глубина монтажа: 75 мм — требует достаточного пространства внутри корпуса
• Сигнализация: окно индикации — показывает состояние контактов (включен / отключен)

Совместимость и монтаж

NB2LE (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки — снизу, питание — сверху. Устройство совместимо со всеми популярными сериями автоматических выключателей CHINT и аналогичными продуктами других производителей, если соблюдается форм-фактор 1 модуль. Обязательно используйте клеммы с правильным моментом затяжки — перетягивание может повредить контактные поверхности. Нулевой проводник обязательно подключается к соответствующему выводу — неверное подключение исключает защиту.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 50030.2. Произведено в соответствии с системой управления качеством ISO 9001. Электронный тип срабатывания обеспечивает точность и отказоустойчивость даже при колебаниях напряжения. Отличается от более старых механических аналогов меньшей зависимостью от качества сети.

Преимущества

• Одновременное отключение фазы и нуля — снижает риск остаточного потенциала
• Электронная схема — стабильная работа при низком напряжении и помехах
• Индикация состояния — сразу видно, сработал ли аппарат
• Высокая механическая износостойкость — 10 000 циклов включения/выключения
• Компактный размер — легко встраивается в плотные щиты

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока (AC)
• Не защищает от утечек постоянного тока — для таких задач нужны типы A или B
• IP20 — нельзя использовать во влажных местах без дополнительной защиты (коробки, боксы)
• Не рекомендован для частых операций включения/отключения — предназначен для редких коммутаций
• Не подходит для трехфазных систем — только для однофазных 230 В

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании фена или бритвы
• Линии питания стиральных машин, посудомоечных машин, тепловых завес
• Щитовые группы на этажах многоквартирных домов
• Оборудование в цехах: станки, насосы, освещение с металлическими корпусами
• Временные электросети на стройплощадках (при наличии защитного кожуха)

Практические советы

• Проверяйте работоспособность NB2LE (R) ежемесячно через кнопку «Тест» — это обязательное условие безопасности
• При установке убедитесь, что ноль подключен именно к выходному контакту N, а не к входному
• Не устанавливайте рядом с источниками сильных магнитных полей — возможны ложные срабатывания
• Если устройство часто срабатывает — проверьте изоляцию проводов, наличие поврежденных приборов или неправильно подключённых заземлений
• При замене выбирайте тот же тип (AC) и класс (C) — изменение может привести к ложным отключениям или отсутствию защиты
• Учитывайте глубину монтажа 75 мм — убедитесь, что в щите достаточно места для свободного открывания крышки
