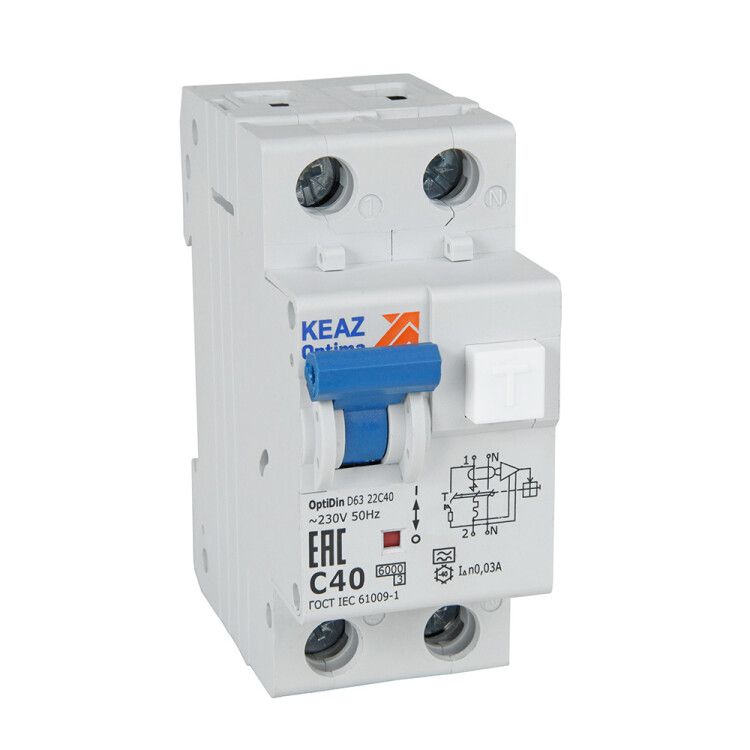

Выключатель автоматический дифференциального тока 2п C 16А 30мА тип A 6кА OptiDin D63-22C16-A УЗ КЭАЗ 333142

Автоматический выключатель дифференциального тока OptiDin D63-22C16-A-У3 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока. Этот двухполюсный дифавтомат с номинальным током 16 А и чувствительностью 30 мА подходит для бытовых и промышленных сетей переменного тока, особенно там, где требуется надежная защита оборудования и персонала.

Назначение и область применения

OptiDin D63-22C16-A-У3 предназначен для защиты от утечек тока на землю, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или неисправностях в оборудовании. Он сочетает функции обычного автомата и устройства защитного отключения (УЗО), поэтому заменяет два отдельных аппарата в распределительном щите.

Подходит для защиты групповых цепей: розеток в ванных комнатах, кухонных зон, бойлеров, стиральных машин, насосов, станков и другого оборудования с возможными утечками тока. Особенно эффективен там, где используются устройства с электроникой - такие как инверторы, частотные преобразователи, зарядные станции - потому что реагирует на переменный и импульсный дифференциальный ток типа A.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится за время менее 0,3 секунды;
• Количество полюсов: 2 - защищены фаза и ноль одновременно;
• Тип срабатывания по диф.току: A - реагирует на переменный ток и импульсный постоянный ток (например, от выпрямителей в современной технике);
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - отключение происходит при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, освещение);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• С коммутируемым нейтральным проводником - ноль тоже размыкается при отключении, повышает безопасность;
• Модульная ширина: 2 модуля - занимает 18 мм в DIN-рейке;
• Частота: 50 Гц - для стандартной сети РФ и стран СНГ;
• Тип напряжения: AC - работает только с переменным током;
• Характеристика отключения: Без задержки - срабатывает немедленно при утечке, без временной выдержки;
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; применяется только внутри закрытых щитов;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает тепловую и механическую нагрузку на провода и оборудование.

Совместимость и монтаж

OptiDin D63-22C16-A-У3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуются два свободных модуля (36 мм). Подключение выполняется сверху: входные провода - к верхним клеммам, выходные - к нижним. Нулевой проводник обязательно подключается через этот аппарат - он коммутируемый, значит, при отключении ноль разрывается вместе с фазой.

Не допускается использование в цепях с постоянным током или напряжением выше 230 В. Устройство совместимо со всеми стандартными распределительными щитами, соответствующими ГОСТ Р 50030.2 и IEC 60947-2/IEC 61009-1.

Безопасность и стандарты

OptiDin D63-22C16-A-У3 соответствует требованиям международных стандартов IEC 61009-1 и российскому ГОСТ Р 50030.2. Применяется в соответствии с ПУЭ (Правилами устройства электроустановок): обязательна установка таких устройств в помещениях с повышенной опасностью (ванная, баня, кухня, подвал) и для розеточных групп вне зависимости от места расположения.

Преимущества

• Защита типа A - единственный вариант, подходящий для современных устройств с импульсными источниками питания (LED-освещение, компьютеры, инверторы);
• Комбинированная функция: вместо двух устройств (автомат + УЗО) - один компактный дифавтомат;
• Класс токоограничения 3 - снижает риск повреждения кабеля и оборудования при КЗ;
• Размыкание нуля - исключает потенциал на корпусах при аварии даже при обрыве PEN-проводника;
• Производитель КЭАЗ - проверенная российская компания с долгой историей выпуска надежной аппаратуры.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 требует установки только во внутренних щитах;
• Не подходит для трехфазных систем - только для однофазных цепей 230 В;
• Не используется в цепях с постоянным током (DC) или смешанными токами (AC+DC) кроме импульсных составляющих типа A;
• Не рекомендуется применять в качестве единственного средства защиты всей квартиры - лучше использовать многоступенчатую схему с координированием по току и времени.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы;
• Цепь стиральной машины или бойлера - защищает от пробоя нагревательного элемента;
• Линия питания станка с ЧПУ - предотвращает сбои и пожары при утечке через изоляцию двигателя;
• Освещение с LED-драйверами - тип A гарантирует работу при наличии импульсных помех от выпрямителей;
• Зарядные устройства для электромобилей и электроскутеров - обеспечивают безопасность при работе с мощными преобразователями.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 16 А на одну цепь;
• Обязательно используйте тестовую кнопку «T» ежемесячно - она проверяет работоспособность дифференциального трансформатора;
• При замене старого УЗО или автомата убедитесь, что новый дифавтомат имеет ту же ширину (2 модуля) и аналогичную характеристику отключения (C);
• Избегайте подключения нескольких дифавтоматов на одной фазе без координации - это может вызывать ложные срабатывания;
• Для больших объектов (офисы, гаражи) целесообразнее применить селективную схему: главный дифавтомат 300 мА и несколько местных 30 мА, включая OptiDin D63-22C16-A-У3.
