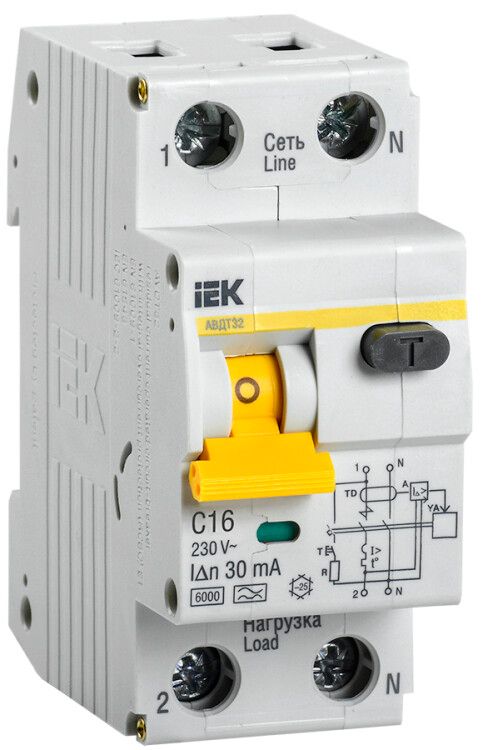

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-016-C-30

Автоматический выключатель дифференциального тока АВДТ-32 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения защиты от перегрузок и коротких замыканий. Устройство совмещает функции дифференциального автомата и обычного автоматического выключателя в одном корпусе, что делает АВДТ-32 удобным решением для групповых линий в промышленных и бытовых условиях.

Назначение и область применения

АВДТ-32 используется для защиты участков электросети, где есть риск утечки тока через поврежденную изоляцию. Подходит для защиты розеток наружной установки, освещения в подвалах, гаражах, мастерских и других объектах с повышенной влажностью или опасностью поражения током. Применяется в промышленных системах, особенно там, где требуется надежная защита от токов утечки типа A — например, на оборудовании с импульсными источниками питания (частотные преобразователи, сварочные аппараты, компьютеры).

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 30 мА — чувствителен к малым утечкам, безопасен для человека
• Тип дифференциальной защиты: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей)
• Номинальная отключающая способность: 6 кА — способен отключить цепь при значительном КЗ
• Характеристика срабатывания: C — подходит для нагрузок с умеренной пусковой токовой перегрузкой (электродвигатели, люминесцентные светильники)
• Количество полюсов: 1+N — отключает одновременно фазу и ноль
• Степень защиты: IP20 — защищен от доступа пальцев, но не от воды и пыли; требует установки внутри щитка
• Количество модулей DIN: 2 — занимает два стандартных модуля на рейке
• Диапазон рабочих температур: от -25 до +40 °C — работает в холодных помещениях, включая неотапливаемые
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии
• Глубина монтажа: 71 мм — учтите при проектировании шкафа
• Срок службы: 15 лет — рассчитан на длительную эксплуатацию
• Степень загрязнения: 2 — допустимо использование в средах с легким загрязнением (пыль, конденсат)
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

АВДТ-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защелкой — она имеет двойное фиксированное положение, исключающее случайное соскальзывание. Обязательно соблюдайте полярность: вход фазы и нуля указаны на корпусе. Монтаж возможен только в распределительных щитках с достаточным внутренним объемом (глубина 71 мм). Кабель подключается к зажимам с насечками — они обеспечивают прочное и долговечное соединение даже при многократных нагревах.

Безопасность и стандарты

АВДТ-32 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2 — российским нормам на устройства защитного отключения. Устройство сертифицировано для работы в сетях с TN-S и TN-C-S системами заземления. Индикатор положения контактов показывает состояние (включен/выключен) независимо от состояния механизма, что важно для диагностики. Кнопка TEST позволяет ежемесячно проверять работоспособность дифференциальной части без внешних приборов.

Преимущества

• Комбинированная конструкция: встроенная дифзащита + автоматический выключатель в одном корпусе — экономит место в щите
• Защита типа A — эффективна против современных утечек от электроники, в отличие от более старых типов AC
• Насечки на зажимах — снижают нагрев и усиливают контакт, продлевают срок службы
• Помехоустойчивая схема — не ложно срабатывает при скачках напряжения или радиопомехах
• Независимый индикатор — четко видно, отключено ли устройство из-за утечки или просто выключено вручную
• Быстрая установка — защелка с двойной фиксацией исключает ошибки при монтаже

Ограничения применения

• Не применяется вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не подходит для сетей с постоянным током — только для переменного (AC)
• Не рекомендуется для защиты одного прибора (например, бойлера); лучше использовать отдельный УЗО+автомат или дифавтомат с типом B для таких задач
• Не следует применять в местах с температурой ниже -25 °C — возможны отказы в работе
• Не предназначен для защиты цепей с высокими гармоническими искажениями — для них нужен тип B

Примеры использования

• Групповая линия розеток в гараже с инверторной сваркой
• Освещение и розетки в подвале с влажной средой
• Щиток на производстве с ЧПУ-станками и приводами
• Распределительный щит жилого дома, защищающий несколько комнат
• Линия питания оборудования с импульсными блоками питания (компьютеры, серверы)

Практические советы

• Выбирая АВДТ-32, убедитесь, что посадочный диаметр кабеля не превышает 25 мм² — иначе зажимы не смогут плотно затянуться
• Проверяйте работу кнопкой TEST хотя бы раз в месяц — это гарантирует сохранение защиты
• При установке в щитке оставьте минимум 10–15 мм свободного места вокруг — для лучшего теплоотвода
• Не используйте АВДТ-32 вместо основного вводного автомата — он служит для защиты конкретной группы, а не всего дома
• Если в сети часто возникают ложные срабатывания — проверьте целостность изоляции всех подключенных приборов
• АВДТ-32 совместим с другими изделиями серии KARAT — можно компактно собрать весь щит из одной линейки
