Выключатель автоматический трехполюсный ВА47-29 16А C 4,5кА KARAT | MVA20-3-016-C IEK

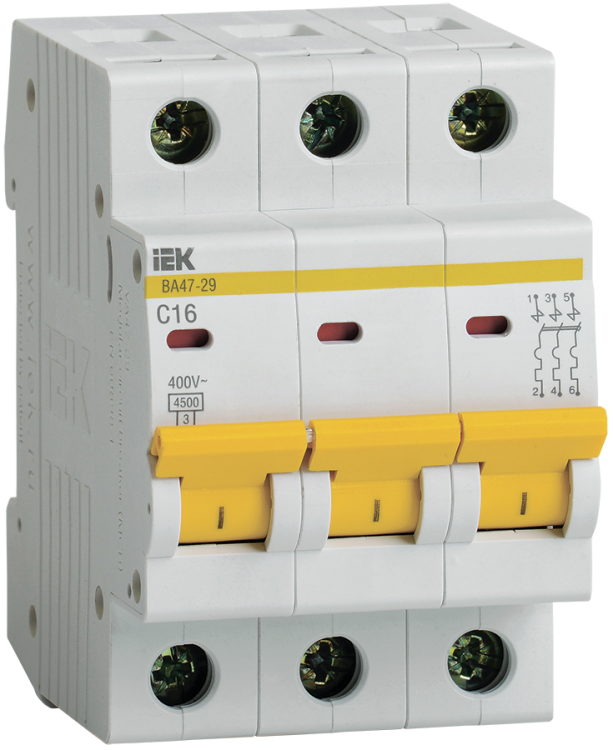

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 16 А и характеристикой C, предназначен для защиты сетей от перегрузок и коротких замыканий. Произведён компанией IEK, артикул mva20-3-016-c, подходит для монтажа на DIN-рейку в щитах промышленного и бытового назначения.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей в распределительных щитах: освещение, розеточные контуры, оборудование с умеренной пусковой нагрузкой. Применяется в жилых домах, офисах, производственных помещениях. Подходит для вводно-распределительных устройств (ВРУ) и этажных щитов. Благодаря трём полюсам обеспечивает защиту всех фаз в трёхфазных цепях 400 В.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживается без срабатывания.
• Количество полюсов: 3 - позволяет отключить все три фазы одновременно.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на сети 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: светильники, насосы, малые двигатели; срабатывает при токе 5–10 кратном от номинала.
• Тип расцепителя: комбинированный - тепловой (защита от длительной перегрузки) и электромагнитный (мгновенная реакция на КЗ).
• Количество модулей DIN: 3 - занимает три стандартных модуля шириной 17,5 мм каждый.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения.
• Степень защиты IP20: предохраняет от доступа пальцев и предметов >12,5 мм, но не защищена от воды и пыли - применяется только внутри закрытых щитов.
• Диапазон температур: от –40 C до +50 C - работает даже в холодных условиях (например, в неотапливаемых помещениях).
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ, что повышает надёжность оборудования после аварии.
• Частота: 50 Гц - соответствует стандартной частоте электросетей России и стран СНГ.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку 35 мм. Для подключения используются верхние зажимы. Разрешено одновременное использование двух типов проводников: гибкий многожильный кабель и жесткая шина FORK. Также возможно подключение через шину PIN для организации распределения питания между несколькими автоматами. Монтажная глубина - 73,6 мм, требуется место в щите минимум такой же глубины. Индикатор положения контакта показывает “I” (вкл.) / “O” (выкл.), что удобно при диагностике.

Безопасность и стандарты

• Соответствует ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003 - требованиям российских норм для модульных автоматических выключателей.
• Климатическое исполнение УХЛ4 - допущен к использованию во внутренних помещениях с умеренным и холодным климатом, в том числе с колебаниями влажности.
• Защита от случайного прикосновения к токоведущим частям обеспечена конструкцией корпуса и изоляцией.

Преимущества

• Две независимые системы защиты - тепловая и электромагнитная - обеспечивают точное реагирование на любые виды аварий.
• Улучшенная дугогасительная камера снижает риск возгорания при отключении больших токов.
• Насечки на зажимах уменьшают нагрев и усиливают контакт, особенно важны при работе с многожильными проводами.
• Эргономичная рукоятка легко управляема даже в перчатках.
• Поддержка подключения шиной FORK/PIN - ускоряет сборку щита и снижает количество проводов.
• Широкий температурный диапазон делает его пригодным для использования вне комфортных помещений.

Ограничения применения

• Не для систем с постоянным током (DC) - только для AC 50 Гц.
• IP20 требует обязательного размещения внутри герметичного металлического или пластикового щита - нельзя использовать на открытых площадках или в сырых местах.
• Не предназначен для защиты мощных двигателей с высоким пусковым током (>10×16 А); для них лучше выбрать характеристику D.
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током нужен отдельный УЗО.

Примеры использования

• Щитовая группа в квартире - питание кухонной розеточной линии, бойлера и микроволновки.
• Производственный участок - трёхфазный двигатель насоса или воздушного компрессора мощностью до ~4 кВт.
• Общественное здание - распределение энергии по этажному щиту с несколькими группами освещения и розеток.
• Складское помещение - защита линии светодиодного освещения и зарядных устройств.

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2, чтобы избежать перегрева зажимов.
• При подключении шины FORK убедитесь, что она плотно прилегает ко всем контактам - плохой контакт вызывает нагрев.
• Для защиты людей от удара током обязательно сочетайте этот автомат с УЗО (устройство защитного отключения).
• При монтаже в холодных помещениях (например, на чердаке) учтите нижний предел температуры (-40 C): при более низких значениях срок службы снизится.
• Не забудьте про свободное пространство вокруг аппарата - он не имеет принудительного охлаждения, поэтому не располагайте другие автоматы слишком плотно.
