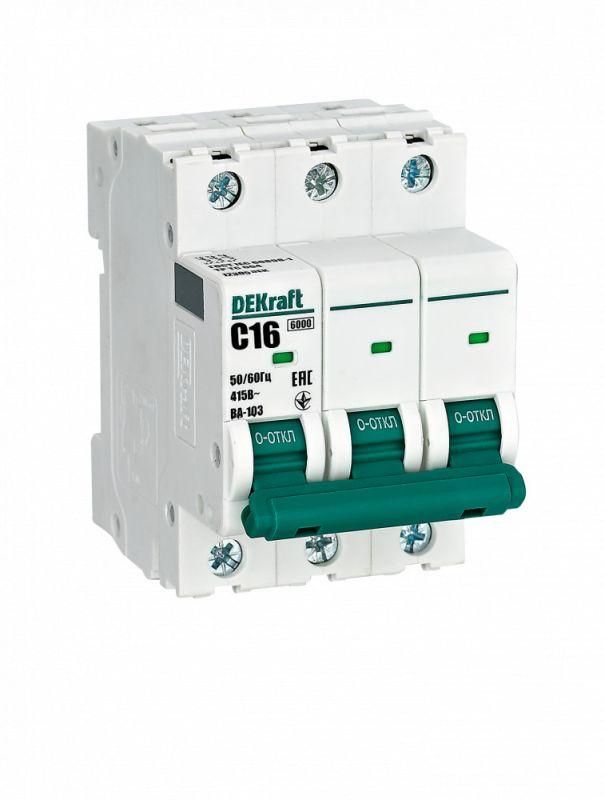

Автоматический выключатель ВА-103 3P 16А C 6кА новый - 12305DEK APC

Автоматический выключатель модульный трехполюсный 16А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А характеристика C 6кА ВА-103 защищает три фазы одновременно. Он используется там, где требуется надёжная защита оборудования от скачков тока - например, в групповых щитах, ВРУ, ГРЩ, на входе в мощные потребители: насосы, компрессоры, системы вентиляции, светильники и другие нагрузки с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без отключения.
• Количество полюсов: 3 - защита всех трёх фаз в одной единице.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала (80–160 А для этого автомата). Подходит для типичных бытовых и промышленных нагрузок с умеренным пуском.
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который автомат сможет безопасно прервать.
• Номинальное напряжение: 415 В - рабочее напряжение сети переменного тока (до 415 В между фазами).
• Напряжение изоляции: 500 В - предельное напряжение, которое может выдерживать изоляция внутри аппарата.
• Род тока: AC - работает только с переменным током частотой 50/60 Гц.
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке.
• Глубина монтажа: 78,5 мм - требует соответствующего свободного пространства в щите.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов; не предназначена для работы во влажных средах или вне корпуса.
• Степень загрязнения 2: допустимо использование в помещениях с обычными уровнями запыления и невлагостойкой средой.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А характеристика C 6кА ВА-103 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо обеспечить достаточное место вокруг него - особенно глубину минимум 80 мм. Все контакты расположены сверху и снизу - подключение выполняется через верхние и нижние зажимы. Максимальное сечение провода - до 25 мм2 (по данным производителя). Перед подключением проверьте соответствие фаз и соблюдение полярности при коммутировании трёхпроводной системы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии со стандартами безопасности для электрооборудования низкого напряжения. Отключение при аварии гарантирует целостность проводки и снижает риск возгорания. Наличие механической блокировки исключает случайное включение после срабатывания.

Преимущества

• Высокая отключающая способность (6 кА) позволяет использовать его даже в местах с повышенной возможностью короткого замыкания - например, рядом с трансформаторами или длинными кабелями.
• Кривая “C” оптимальна для смешанных нагрузок: сочетание освещения и розеточных групп без ложных срабатываний при пуске двигателей.
• Компактная форма (3 модуля) экономит место в щитах.
• Подтверждённая совместимость с другими элементами серии DEKRAFT - легко формируется единая система защиты.

Ограничения применения

• Не для сетей постоянного тока (DC).
• Запрещено применять вне закрытых щитов - степень защиты IP20 не предусматривает работу на открытом воздухе или в условиях сырости.
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели более 5 кВт); лучше выбрать характеристику D.
• Не следует использовать в системах с частотным регулированием без дополнительных фильтров - импульсы могут вызывать ложные срабатывания.

Примеры использования

• Защита трёхфазного конвейера в пищевой мастерской.
• Входной автомат в распределительном щите торгового центра для группы осветительных и розеточных контуров.
• Обеспечение безопасности питания станка с ЧПУ в производстве.
• Фазовая защита в системе HVAC с трёхфазным компрессором.

Практические советы

• Выбирая автомат ВА-103, всегда сравнивайте расчетный ток короткого замыкания в вашей точке подключения с номиналом 6 кА - если он выше, используйте аппарат с большей отключающей способностью.
• При сборке щита оставляйте минимальный зазор 10 мм между соседними автоматами для лучшего теплоотведения.
• Не забывайте про маркировку каждого автомата - указывайте номер цепи и нагрузку (например, “Конвейер №3”). Это ускоряет диагностику.
• Эта модель не имеет функции дифференциального тока - если нужна защита от утечек, параллельно установите УЗО.
• Проверяйте плотность затяжки контактных болтов - слабый контакт повышает нагрев и снижает срок службы.
