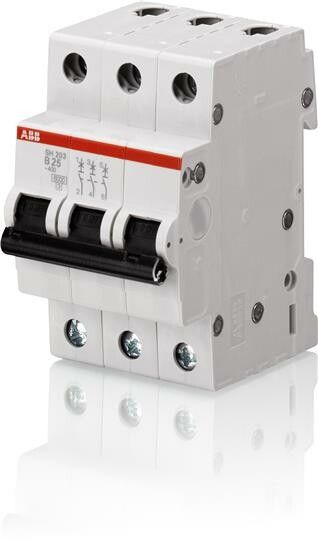

Выключатель автоматический трехполюсный SH203 16А C 6кА (SH203 16) | 2CDS213001R0164 ABB 16

Автоматический выключатель ABB SH203 C 16 - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов. Номинальный ток 16 А и отключающая способность 6 кА обеспечивают надёжную работу в сетях до 400 В.

Назначение и область применения

Автоматический выключатель ABB SH203 C 16 предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он используется в распределительных щитах для обеспечения безопасности электрооборудования и предотвращения повреждений проводки. Применяется в бытовых, офисных и промышленных системах: для питания групп освещения, розеточных контуров, насосов, компрессоров, маломощных станков и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан прибор;
• Номинальное напряжение изоляции: 440 В - максимальное напряжение, которое изолирующие части выдерживают без пробоя;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренными пусковыми токами (например, двигатели, люминесцентные светильники);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли - подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на оборудование;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Рабочая температура: от –25 C до +55 C - допустимый диапазон для установки в неотапливаемых помещениях;
• Поперечное сечение провода: 0,75–25 мм2 - совместим с медными проводниками этого сечения;
• Глубина монтажа: 69 мм - минимальная глубина щита, необходимая для свободного монтажа и обслуживания;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной влаги, типично для помещений с нормальным уровнем загрязнённости.

Совместимость и монтаж

Автоматический выключатель ABB SH203 C 16 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка выполняется путём защёлкивания задней планки - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтовым креплением, которые принимают провода сечением от 0,75 до 25 мм2. Перед подключением необходимо зачистить концы проводов на 8–10 мм. Максимальный крутящий момент затяжки - 2,5 Нм. Выключатель совместим со всеми элементами серии SH200, что позволяет легко формировать сборочные группы в одном щите.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Сертифицирован для использования в условиях категории перенапряжения III - то есть может применяться в распределительных устройствах, где возможны значительные переходные процессы. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Конструкция исключает возможность случайного контакта с токоведущими частями при установленном лицевом корпусе.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно справляется с большинством коротких замыканий в бытовых и промышленных сетях;
• Характеристика C - идеально подходит для оборудования с пусковыми токами, таких как насосы и компрессоры;
• Компактная форма (3 модуля) - экономит место в щитах;
• Индикатор положения - наглядно показывает состояние (включено/отключено);
• Совместимость с другими изделиями серии SH200 - удобно собирать комплексные решения;
• Широкий диапазон рабочих температур - можно использовать даже в холодных помещениях.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 требует установки внутри герметичного щита;
• Не подходит для защиты мощных двигателей с высоким пусковым током (>10×Iн) - для них лучше выбрать характеристику D;
• Не применяется в цепях постоянного тока - только для AC 50/60 Гц;
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления;
• Не следует использовать в местах с температурой ниже –25 C или выше +55 C - возможны отказы в работе.

Примеры использования

• Защита трёхфазного конвейера мощностью до 3,5 кВт в цеху;
• Щитовая защита группы розеток в административном здании;
• Подключение трёхфазного воздушного компрессора с пуском через магнитный пускатель;
• Распределительный щит в логистическом терминале для защиты освещения и слаботочных систем;
• Электрошкаф на производстве с несколькими станками, работающими от одной фазы.

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод вызовет перегрев, слишком толстый - плохо войдёт в зажим;
• При установке нескольких автоматов рядом - оставляйте минимум 5 мм зазора между ними для лучшего теплоотвода;
• Обязательно используйте защитные крышки на щите - IP20 не защищает от внешних воздействий;
• Для систем с частыми отключениями - регулярно проверяйте контактную группу на окисление и плотность затяжки;
• Если нужна защита от перенапряжений - параллельно установите УЗИП, так как этот автомат не имеет функции защиты от грозовых импульсов;
• Артикулы 2 cds213001r0164 и sh203 c 16 - это один и тот же продукт, различаются только форматы обозначения.
