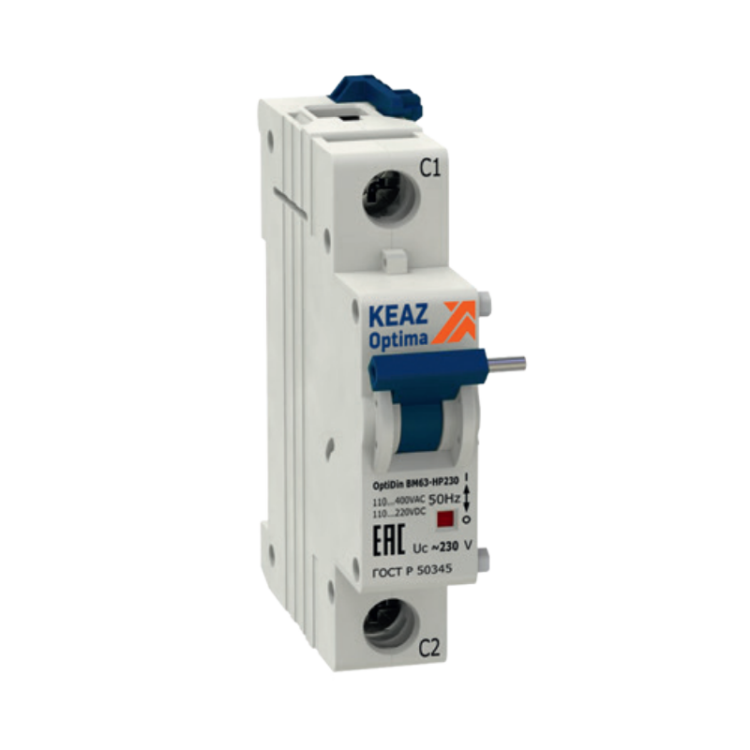

Расцепитель независимый OptiDin BM63-НР230 230В КЭАЗ (Курский электроаппаратный завод) 249184

Расцепитель независимый OptiDin BM63-НР230 - компактное устройство для удалённого отключения модульных автоматических выключателей и дифференциальных автоматов. Применяется в системах управления и автоматизации, где требуется дистанционное отключение цепи по сигналу внешнего контроллера. Бренд КЭАЗ, артикул 249184.

Назначение и область применения

Расцепитель независимый OptiDin BM63-НР230 предназначен для дистанционного отключения автомата или диффавтомата при подаче управляющего напряжения. Он не защищает от перегрузок или коротких замыканий - это задача самого автомата. Расцепитель просто «нажимает» кнопку отключения механически, когда получает команду. Подходит для установки в щитах промышленного оборудования, системах безопасности, автоматизированных линиях, конвейерах, насосных станциях и других объектах, где нужен удалённый контроль питания.

Технические характеристики

• Номинальное напряжение: 230 В (переменный или постоянный ток)
• Диапазон рабочих напряжений: от 12 В до 400 В переменного тока, от 12 В до 220 В постоянного тока
• Тип расцепителя: независимый - работает вне зависимости от состояния автомата
• Установка: на модульный автоматический выключатель серии BM63
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Коммутируемый ток: 0 А - не предназначена для коммутации нагрузки, только для импульса отключения
• Контакты: нет переключающих или сигнальных контактов - только исполнительный механизм
• Код в реестре РЭП: РЭ-2499/20

Совместимость и монтаж

Расцепитель OptiDin BM63-НР230 совместим только с автоматическими выключателями серии BM63 от КЭАЗ. Устанавливается на переднюю часть автомата - фиксируется защёлками, как обычный модуль. Нет необходимости в проводах для силовой цепи: он подключается только к управляющему контуру (например, от PLC, кнопки или реле). Монтаж выполняется после установки автомата в Din-рейку. Для работы требует подачи напряжения 12–400 В AC / 12–220 V DC - проверьте соответствие вашего управляющего сигнала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Сертифицировано в реестре радиоэлектронной продукции РФ (код РЭ-2499/20). IP20 позволяет использовать только внутри закрытых щитов, исключающих случайный контакт с токоведущими частями.

Преимущества

• Поддерживает широкий диапазон напряжений - можно использовать как с сетью 230 В AC, так и с 24 В DC от контроллеров
• Минимальная занимаемая площадь - всего один модуль, не требует дополнительного места в щите
• Надёжная механическая связь с автоматом - не зависит от электроники, работает даже при отказе питания управления
• Совместим со всеми моделями BM63 - легко заменить старые расцепители

Ограничения применения

• Не работает без подачи управляющего напряжения - если питание отключено, отключение невозможно
• Не имеет выходных контактов - нельзя использовать для сигнализации состояния автомата
• Не подходит для установки на автоматы других серий (например, VA, S, или сторонних производителей)
• IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не рассчитан на частую коммутацию - рекомендовано не более 1000 операций в год

Примеры использования

• Автоматическое отключение станка при сработке системы аварийной остановки
• Отключение группы освещения из центрального пункта управления
• Выключение нагревателя при достижении температурного порога через терморегулятор
• Локальное отключение участка сети при пожарной сигнализации

Практические советы

• Проверяйте напряжение управления перед подключением - слишком высокое напряжение повредит катушку расцепителя
• Используйте предохранитель или ограничитель тока в цепи управления - чтобы защитить расцепитель от скачков
• При монтаже убедитесь, что расцепитель плотно зафиксирован - слабая посадка вызывает некорректную работу
• Не используйте с автоматами, которые уже имеют встроенные расцепители - возможна механическая блокировка
• Заменяйте только аналогичные модели - OptiDin BM63-НР230 и BM63-НР24 отличаются напряжением, но не конструкцией
