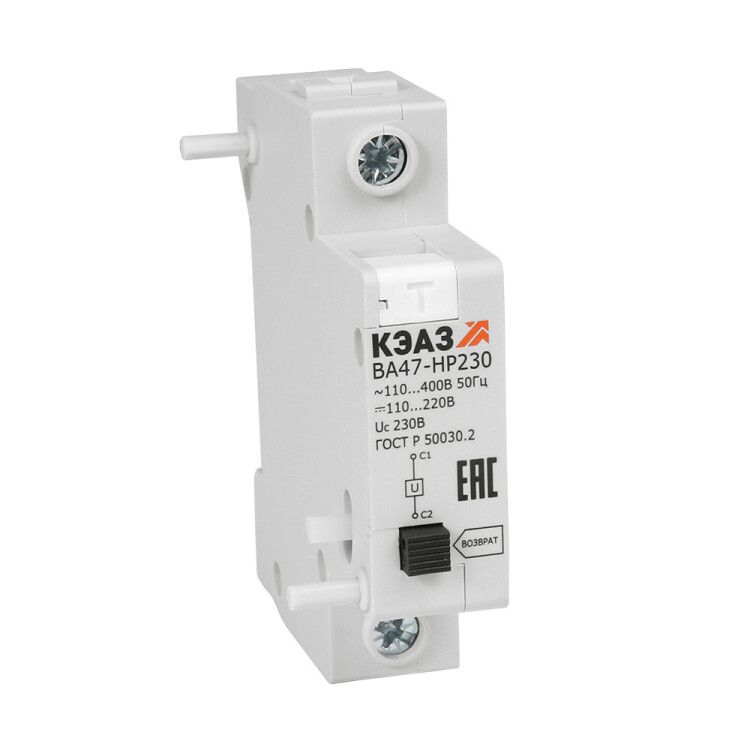

Расцепитель независимый ВА47-НР230, 110-400В AC КЭАЗ 318454

Независимый расцепитель ВА47-НР230 от КЭАЗ предназначен для дистанционного отключения автоматических выключателей серии ВА47 и АВДТ типа АД12/14. Этот компактный модуль работает от сети переменного или постоянного тока и устанавливается на DIN-рейку рядом с выключателем, обеспечивая управление без физического доступа к аппарату.

Назначение и область применения

Независимый расцепитель ВА47-НР230 используется для удалённого отключения автомата при подаче напряжения на его катушку. Он не влияет на токовую защиту самого выключателя - лишь выполняет команду на размыкание цепи. Применяется в системах автоматизации, где требуется дистанционное управление питанием: промышленные станки, системы освещения, конвейеры, серверные помещения, системы безопасности.

Технические характеристики

• Тип тока: переменный или постоянный
• Напряжение питания: 110–400 В
• Тип расцепителя: независимый (не имеет собственной защиты по току)
• Диапазон настройки расцепления короткого замыкания: 0 А (не регулируется, не защищает от КЗ)
• Количество контактов: 0 (нет вспомогательных контактов для сигнализации состояния)
• Тип подключения: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Независимый расцепитель ВА47-НР230 совместим с автоматическими выключателями серии ВА47 и АВДТ типа АД12/14. Устанавливается прямо на корпус выключателя через механический интерфейс - не требует проводки между устройствами. Подключение управляющего напряжения осуществляется к двум контактным выводам на передней панели расцепителя. Максимальная нагрузка на катушку соответствует заявленному диапазону 110–400 В. Для надёжной работы важно соблюдать полярность при использовании постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для вспомогательных элементов автоматических выключателей. Нет сертификатов на взрывозащиту или повышенную степень защиты IP - применяется только внутри щитов и закрытых помещений.

Преимущества

• Поддерживает широкий диапазон напряжений (110–400 В) - совместим с большинством систем управления
• Не требует внешних реле - напрямую управляет отключением автомата
• Интегрирован в модульную систему КЭАЗ - легко сочетается с вспомогательными контактами и другими аксессуарами
• Простой монтаж: фиксируется одним движением на DIN-рейке рядом с выключателем

Ограничения применения

• Не обеспечивает никакой защиты - не реагирует на перегрузки, КЗ или другие аварии; служит только исполнительным органом
• Не имеет вспомогательных контактов - нельзя получить сигнал о состоянии (включен/выключен) автомата
• Не предназначена для работы вне электрощита - не защищена от пыли, влаги, ударов
• Несовместима с выключателями других серий, кроме ВА47 и АД12/14

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка из операторской панели
• Выключение группы светильников по расписанию через контроллер
• Обеспечение безопасного отключения при обслуживании линии через кнопку “Стоп”

Практические советы

• Проверьте напряжение вашей системы управления - оно должно попадать в диапазон 110–400 В. При работе с постоянным током соблюдайте полярность (+/-)
• Не используйте этот расцепитель как самостоятельное средство защиты - он всегда должен работать в паре с автоматическим выключателем
• Если нужен сигнал о положении автомата, выберите модель с вспомогательными контактами (например, ВА47-НА)
• При установке нескольких аксессуаров на один выключатель следите за общей шириной - не превышайте допустимую габаритную длину
• Для частого включения/отключения проверяйте срок службы катушки - рекомендовано до 10 000 циклов
