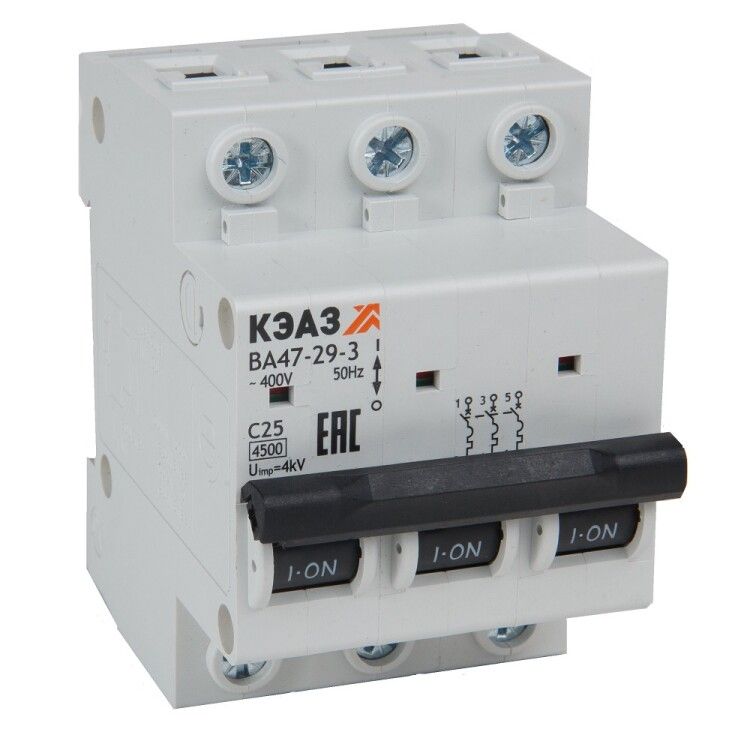

Выключатель автоматический трехполюсный ВА47-29-3C16-УХЛ3 (4,5кА)| 318286 | КЭАЗ

Автоматический выключатель ВА47-29 от КЭАЗ - трёхполюсный модульный аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 16 А, отключающая способность 4,5 кА, монтаж на DIN-рейку. Подходит для распределительных щитов в условиях умеренного и холодного климата. Артикул 318286.

Назначение и область применения

ВА47-29 предназначен для защиты электрических цепей с переменным током частотой 50 Гц от сверхтоков - перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, общественных и промышленных объектов. Особенно эффективен там, где важна надёжность при ограниченном бюджете. Благодаря классу токоограничения 3 и характеристике срабатывания C, подходит для нагрузок с умеренным пусковым током: освещение, бытовые приборы, насосы, малые станки, конвейеры.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала
• Сечение подключаемых проводов: 1,5 – 25 мм2
• Наличие нейтрального проводника: да - позволяет подключить ноль через контактную планку
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 71 мм
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого отключения
• Категория перенапряжения: IV - рассчитан на установку в местах с высокими переходными процессами (например, на входе в здание)
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочий диапазон температур: от -60 C до +40 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации

Совместимость и монтаж

ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Ширина устройства - 3 модуля, занимает место в щите аналогично другим модульным автоматам. Для подключения используются винтовые зажимы, совместимые с медными проводниками сечением от 1,5 до 25 мм2. Нейтральный проводник можно подключить через специальную перемычку - устройство имеет отдельный контакт для N. Установка возможна в любом положении, но рекомендуется вертикальное расположение с выводом вверх. Глубина монтажа 71 мм требует достаточного внутреннего объёма щита.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что повышает безопасность всей системы. Категория перенапряжения IV указывает на соответствие нормам для установки на вводе в здание. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем запыления.

Преимущества

• Устойчивость к экстремальным температурам - работает при -60 C, что важно для неотапливаемых помещений и северных регионов
• Высокая отключающая способность 4,5 кА - обеспечивает безопасность даже при значительных токах КЗ
• Поддержка нулевого провода - удобно при сборке щитов без необходимости внешних перемычек
• Совместимость с бюджетными сериями КЭАЗ - легко заменяется другими автоматами этой же линейки
• Класс 3 токоограничения - минимизирует риск повреждения оборудования после КЗ

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - требуется принудительное охлаждение или установка в прохладных местах
• Защита IP20 исключает использование во влажных, пыльных или открытых помещениях - нельзя устанавливать вне щита или в сырых зонах
• Характеристика C не подходит для мощных двигателей с высоким пусковым током - для них лучше выбрать D
• Не предназначен для управления нагрузкой - только для защиты; для частого включения/выключения нужен контактор
• Не используется в сетях постоянного тока - только AC

Примеры использования

• Щитовая в административном здании - защита групп освещения и розеток
• Цеховой распределительный щит - защита насосов, вентиляторов, малых станков
• Объекты с низким бюджетом на электромонтаж - замена дорогих импортных автоматов
• Складские и производственные помещения с умеренной запылённостью
• Индивидуальные тепловые пункты и насосные станции в регионах с суровым климатом

Практические советы

• При выборе автомата проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 3,5 кВт при 400 В (16 А × 400 В = 6,4 кВт, но с коэффициентом 0,55–0,7 - реальная нагрузка около 3,5–4,5 кВт)
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт в зажимах
• При установке в щит с плотной компоновкой учтите глубину 71 мм - не забудьте о свободном пространстве для открывания крышки
• Если планируете подключение нуля - выбирайте модели с пометкой “N”, как этот ВА47-29, чтобы избежать лишних перемычек
• Для условий ниже -40 C проверьте работоспособность перед вводом в эксплуатацию - хотя заявлен диапазон до -60 C, механика может терять эластичность
• Не путайте с более дорогими сериями КЭАЗ - ВА47-29 относится к бюджетному ряду, поэтому срок службы и число операций меньше, чем у профессиональных моделей
