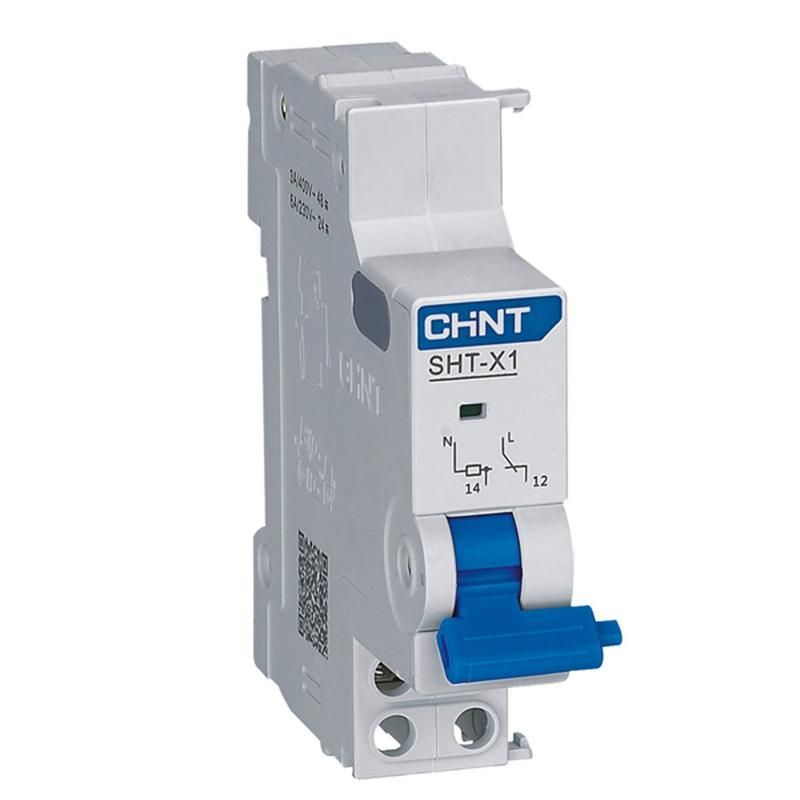

Расцепитель независимый SHT-X1 AC 230В/400В для NXB-63 (R) CHINT 814989

Расцепитель независимый SHT-X1 AC 230В/400В для NXB-63 - устройство для дистанционного отключения автоматических выключателей серии NXB-63. Управляется сигналом переменного тока, надёжно фиксируется на DIN-рейке и совместим с популярными моделями CHINT.

Назначение и область применения

Расцепитель независимый SHT-X1 AC 230В/400В для NXB-63 используется для удалённого отключения автомата через внешний сигнал - например, с кнопки, датчика или системы автоматизации. Он не управляет нагрузкой напрямую, а лишь активирует механический расцепитель внутри выключателя. Применяется в системах безопасности, технологических линиях, где требуется быстрое отключение питания по команде.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230–400 В
• Количество переключающих контактов: 1 (NO - нормально открытый)
• Количество НЗ контактов: 0
• Режим работы: импульсный - срабатывает при кратковременном подаче напряжения, не требует постоянного питания
• Напряжение отключения: 0,35–0,7 U_s
• Напряжение гарантированного невключения: ниже 0,35 U_s
• Напряжение неотключения: 0,85–1,10 U_s
• Механическая износостойкость: 4000 циклов включения/отключения
• Электрическая износостойкость: 4000 циклов включения/отключения
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и влаги
• Габаритная ширина: 18 мм
• Монтаж: на стандартную DIN-рейку 35 мм
• Степень загрязнения: 2 - подходит для помещений с умеренным уровнем запылённости

Совместимость и монтаж

Расцепитель независимый SHT-X1 AC 230В/400В для NXB-63 устанавливается слева от автомата серии NXB-63 и фиксируется защёлкой - без инструментов. Совместим со всеми модификациями NXB-63, включая NXB-63H и NXB-63S, а также с другими сериями: NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y. Перед установкой проверьте, что свободное место слева от автомата соответствует ширине 18 мм. Подключение проводов - к клеммам на передней панели устройства.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для внутреннего монтажа в условиях степени загрязнения 2. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для использования во влажной среде, на улице или в помещениях с высокой запылённостью. Для таких условий рекомендуются модели с более высокой степенью защиты.

Преимущества

• Импульсный режим снижает энергопотребление - питание подаётся только на момент отключения
• Высокая механическая и электрическая долговечность - до 4000 циклов срабатывания
• Легко заменить и установить - защёлкивающаяся конструкция без болтов
• Поддерживает два рабочих напряжения: 230 В и 400 В - гибкость для различных сетей

Ограничения применения

• Не работает при постоянном напряжении - только импульсы переменного тока 230–400 В
• Не подходит для DC-систем - даже если другие версии SHT-X1 поддерживают DC, эта модель - только AC
• IP20 исключает использование в сырых, пыльных или наружных условиях
• Только один контакт - нельзя использовать для сигнализации состояния (нет НЗ контакта)
• Не совместим с выключателями других брендов - только с сериями CHINT NXB и NXBLE

Примеры использования

• Автоматическое отключение станка при сработке аварийной кнопки
• Отключение группы освещения по расписанию через контроллер
• Защита оборудования при превышении температуры - связь с термодатчиком
• Централизованное отключение в щитовой при пожарной тревоге

Практические советы

• Проверяйте наличие места слева от NXB-63 - расцепитель занимает 18 мм, и не все корпуса позволяют установить его рядом
• При использовании в системах с длительным интервалом между срабатываниями - периодически проверяйте механическую работу, особенно после 2000+ циклов
• Не используйте для частых импульсов чаще 1 раза в минуту - это может снизить срок службы
• Провода подключайте плотно - плохой контакт вызывает нагрев и отказ срабатывания
• Если нужна сигнализация состояния - выбирайте расцепитель с дополнительными контактами, например, SHT-X1 с НЗ-контактами
