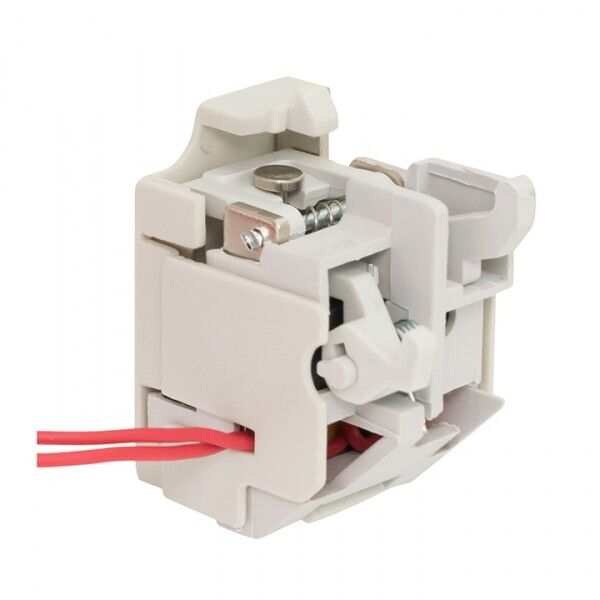

Независимый расцепитель SHT AC230V слева | mccb-2L-SHT-ac230-av EKF AV POWER-2

Независимый расцепитель SHT AC230V слева от EKF серии Averes предназначен для удалённого отключения автоматического выключателя при подаче напряжения на катушку. Устройство совместимо с выключателями AV POWER и устанавливается на монтажную плату с левой стороны корпуса.

Назначение и область применения

Независимый расцепитель SHT AC230V слева используется для дистанционного отключения автомата при появлении сигнала на катушке - например, при срабатывании системы безопасности, пожарной сигнализации или внешнего контрольного устройства. Он не зависит от состояния цепи нагрузки и работает исключительно за счёт подачи напряжения 230 В переменного тока. Применяется в системах автоматизации зданий, промышленном оборудовании, где требуется точечное управление питанием.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальное напряжение питания: 230 В
• Тип расцепителя: Электронный - быстрое срабатывание без механических задержек
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40 C до +40 C и относительной влажностью до 98%
• Подключение: Круглый медный проводник или медная полоса - требует надёжного соединения с клеммами
• Контакты: Без дополнительных контактов - не имеет ни нормально замкнутых, ни переключающих контактов; служит только для активации расцепления
• Нормативный документ: ГОСТ Р 50030.2-2010 - соответствует требованиям к аппаратам низковольтного распределения

Совместимость и монтаж

Независимый расцепитель SHT AC230V слева совместим только с выключателями серии AV POWER от EKF. Монтируется на монтажную плату внутри корпуса аппарата, справа или слева - указанная модель предназначена именно для установки **слева**. Подключение осуществляется через два входных терминала для провода сечением до 2,5 мм2. После сборки провода выводятся через боковые гнёзда на поверхность корпуса выключателя. Для правильной работы необходимо соблюдать полярность подключения - фаза и нуль должны быть подсоединены согласно маркировке на корпусе расцепителя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям по электробезопасности и отказоустойчивости. IP20 обеспечивает безопасность при работе в закрытом щите, но не позволяет использовать устройство во влажных средах или там, где возможен доступ к токоведущим частям. Климатическое исполнение УХЛ3 делает его пригодным для помещений с регулярным климатическим контролем - не рекомендовано для открытых площадок или сырых цехов без кондиционирования.

Преимущества

• Электронный тип расцепления - высокая скорость реакции (менее 100 мс)
• Не требует постоянного потребления энергии - срабатывает только при наличии сигнала
• Фиксированная левосторонняя установка - удобна для стандартизированных решений в щитах
• Работает совместно с другими дополнительными устройствами AV POWER - можно комбинировать с ручными приводами, контактами и электроприводами

Ограничения применения

• Не применяется вне щита - из-за IP20 нельзя использовать в условиях повышенной запылённости, сырости или воздействия жидкостей
• Только для переменного тока 230 В - несовместим с сетями постоянного тока или другим напряжением
• Не содержит выходных контактов - не может использоваться как сигнал о состоянии или для управления другой цепью
• Требует наличия подходящего выключателя AV POWER - не универсальное решение для других серий или брендов

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка по команде с пульта управления
• Обесточивание участка сети при аварийной ситуации в системе SCADA
• Интеграция в системы управления технологическими процессами на заводе с помощью внешних контроллеров

Практические советы

• Проверьте сторону установки - этот расцепитель рассчитан только на левую сторону корпуса выключателя. Для правой стороны нужна аналогичная модель с пометкой “справа”.
• Используйте проводник сечением не более 2,5 мм2 - больший диаметр может повредить клеммы.
• Не забудьте проверить наличие напряжения 230 В на входе перед первым запуском - недостаточное напряжение вызовет невключение расцепителя.
• При групповой установке нескольких расцепителей в одном щите учтите тепловыделение - располагайте их с зазором минимум 10–15 мм между соседними устройствами.
• Артикул mccb-2l-sht-ac230-av указывает на конкретную версию - используйте его при заказе запчастей или замене.
