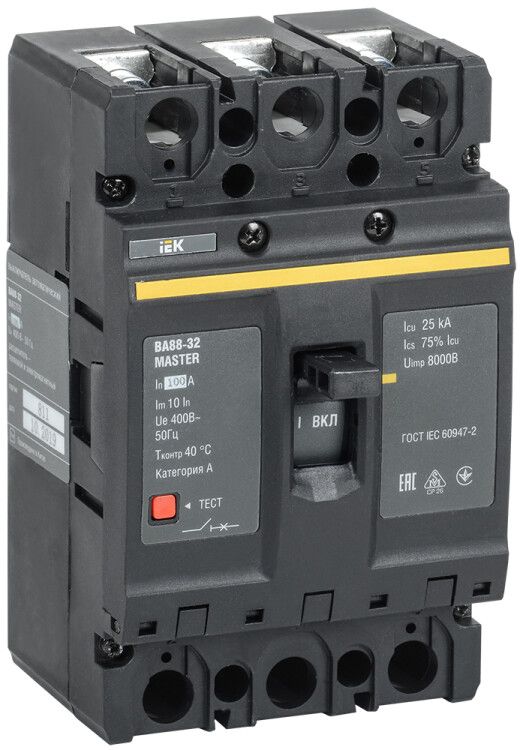

Автоматический выключатель ВА88-32 3Р 100А 25кА MASTER IEK - SVA10-3-0100-02

Автоматический выключатель ВА88-32 3-полюсный 100А 25кА от IEK (ИЭК) - это надёжное устройство для защиты трёхфазных электросетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva10-3-0100-02 относится к серии MASTER и рассчитан на работу в жестких условиях эксплуатации.

Назначение и область применения

Автоматический выключатель ВА88-32 3-полюсный 100А 25кА защищает электрические сети от токов перегрузки и короткого замыкания, а также от опасного снижения напряжения. Устройство предназначено для коммутации и постоянного прохождения тока в штатном режиме. Подходит для установки в распределительных щитах промышленных объектов, на производствах, в системах конвейеров, насосных станциях и других местах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 25 кА - способен безопасно отключить аварийный ток до 25 тысяч ампер
• Количество полюсов: 3 - для защиты трёхфазных цепей
• Тип расцепителя: электромагнитный и тепловой - обеспечивает быстрое отключение при КЗ и защиту от длительной перегрузки
• Уставка магнитного расцепления: 10In - сработает при токе в 10 раз выше номинала (1000 А)
• Уставка теплового расцепления: 1000 А - максимальная уставка для защиты от перегрузки
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня
• Степень защиты: IP30 - защита от доступа к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений
• Подключение силовой цепи: винтовое - надёжное, требует правильного затягивания
• Срок службы: 15 лет
• Механическая износостойкость: 8500 циклов включения/выключения
• Привод: рычажковый, с возможностью подключения моторного привода
• Индикация состояния: есть - видно положение контакта (вкл./выкл.)
• Конструкция: встраиваемое устройство, монтаж на плату
• Вспомогательные контакты: 0 - не имеет дополнительных контактов для сигнализации

Совместимость и монтаж

Автоматический выключатель ВА88-32 3-полюсный 100А 25кА монтируется на монтажную плату. Для установки требуется свободное место в щите с учётом габаритов устройства. Подключение проводов - через винтовые зажимы; важно соблюдать момент затяжки, указанный в документации, чтобы избежать перегрева. Моторный привод позволяет удалённо управлять выключателем, что удобно для автоматизированных систем. Обратите внимание: устройство не имеет встроенных вспомогательных контактов - если нужна сигнализация состояния, потребуется внешнее решение.

Безопасность и стандарты

Выключатель соответствует требованиям к промышленным аппаратам защиты. Наличие двухступенчатой защиты (тепловой + электромагнитный расцепитель) гарантирует селективность и предотвращает ложные срабатывания. Защита от недопустимого снижения напряжения исключает запуск оборудования при аварийных режимах. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур (-40…+60 C) - надёжно работает в холодных и жарких условиях
• Возможность установки моторного привода - легко интегрируется в системы автоматики
• Индикация положения контакта - упрощает диагностику и обслуживание
• Долгий срок службы (15 лет) и высокая механическая износостойкость (8500 циклов)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или пыли - степень защиты IP30 не защищает от попадания жидкости и пыли внутрь
• Отсутствие вспомогательных контактов - нельзя использовать для передачи сигналов о состоянии без внешних модулей
• Максимальная уставка перегрузки - 1000 А, но номинальный ток всего 100 А - не используйте для нагрузок свыше 100 А, даже если уставка выставлена выше
• Требует точного монтажа на плату - не подходит для DIN-рейки

Примеры использования

• Щиты питания крупных станков с ЧПУ
• Распределительные пункты на заводах с конвейерными линиями
• Централизованная защита насосных групп в водоснабжении
• Промышленные комплектные трансформаторные подстанции
• Объекты с автономным энергообеспечением, где важна отказоустойчивость

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 100 А - даже при установленной уставке 1000 А, устройство не рассчитано на постоянную работу выше своего номинала
• При использовании моторного привода проверьте совместимость с вашей системой управления - необходимы соответствующие управляющие сигналы
• Проверяйте плотность затяжки винтовых зажимов - слабый контакт вызывает нагрев, а перетяжка повредит изоляцию
• Для условий с пылью или влагой - устанавливайте в закрытые боксы с более высокой степенью защиты
• При необходимости сигнализации состояния (вкл./выкл.) - используйте внешние реле или модули, так как в этом экземпляре их нет
