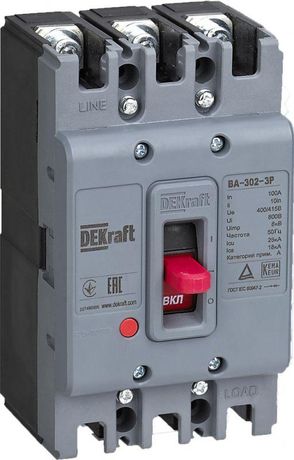

Выключатель автоматический для защиты двигателя 3п 100А 25кА ВА-302 DEKraft 22809DEK APC

Автоматический выключатель силовой для защиты двигателя 3-полюсный 100А 25кА ВА-302 от DEKraft предназначен для надёжного отключения электродвигателей при перегрузках и коротких замыканиях. Этот аппарат из серии ВА-300М подходит для стационарной установки в щитах управления и обеспечивает комбинированную защиту за счёт двухступенчатого расцепителя.

Назначение и область применения

Автоматический выключатель ВА-302 используется исключительно для защиты электродвигателей в промышленных системах. Он применяется в составе шкафов управления, групповых распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ). Подходит для оборудования на заводах, наливных станциях, насосных станциях, конвейерах и других объектах с частыми пусками двигателей. Не предназначен для защиты освещения, бытовой техники или слаботочных цепей.

Технические характеристики

• Номинальный ток: 100 А - позволяет работать с двигателями мощностью до ~55 кВт при напряжении 400 В
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 380–415 В
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер
• Тип расцепителя: электромагнитный + тепловой - одновременная защита от КЗ (мгновенно) и перегрузки (с задержкой)
• Моторный привод: да - возможность удалённого включения/выключения через внешний привод (не входит в комплект)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Способ подключения: винтовые зажимы - подходят для медных проводов сечением до 50 мм2
• Индикатор отключения: есть - визуальное определение положения контакта (вкл./выкл.)
• Указатель расцепления: есть - показывает причину отключения (перегрузка или КЗ)
• Конструкция: встраиваемое устройство фиксированной установки - не снимается с направляющих, монтируется болтами

Совместимость и монтаж

Автоматический выключатель ВА-302 монтируется в сборочные рамы щитов с шагом 17,5 мм. Для установки требуется свободное место в шкафу и доступ к тыльной стороне для затяжки болтов. Подключение выполняется винтовыми зажимами сверху и снизу - вход и выход можно менять местами. Моторный привод требует отдельного заказа и подключения к управляющей цепи. Устройство не совместимо с DIN-рейками - крепится только болтовым способом. Перед монтажом проверьте соответствие посадочного отверстия в панели и габаритов аппарата.

Безопасность и стандарты

Автоматический выключатель ВА-302 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отключение происходит без взрывов и выбросов дуги благодаря герметичной камере гашения. Наличие указателя расцепления снижает риск ошибок при диагностике отказов.

Преимущества

• Двухступенчатая защита - эффективно предотвращает как долговременные перегревы, так и аварийные КЗ
• Чёткая визуальная индикация - легко определить состояние аппарата без тестирования
• Высокая отключающая способность - подходит для сетей с высокими токами КЗ
• Поддержка моторного привода - позволяет реализовать дистанционное управление
• Совместимость с серией ВА-300 - возможна замена аналогичными моделями без переделки щита

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Не подходит для частых операций включения/выключения - не является контактором
• Требует ручного возврата после срабатывания - нельзя использовать в режиме самовозврата
• Не имеет встроенной защиты от потери фазы - необходимо применять дополнительные реле
• Моторный привод - отдельный элемент, не входит в базовую комплектацию

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения
• Вводной аппарат в ГРЩ промышленного цеха с несколькими станками
• Распределительный автомат в ячейке ВРУ торгового комплекса
• Контроль питания конвейерной ленты на пищевом производстве

Практические советы

• Выбирая ВА-302, убедитесь, что номинальный ток двигателя не превышает 100 А - лучше брать запас 10–15%
• При использовании моторного привода подключите его к контроллеру с учётом напряжения управления (обычно 24 В постоянного тока)
• Перед первым включением проверьте затяжку винтов - ослабленные соединения вызывают нагрев
• Если двигатель часто запускается, убедитесь, что тепловой расцепитель не сработает от пускового тока - он рассчитан на кратковременную перегрузку
• Для обслуживания отключите питание и используйте индикатор напряжения - даже при выключенном рычаге часть цепи может находиться под напряжением
