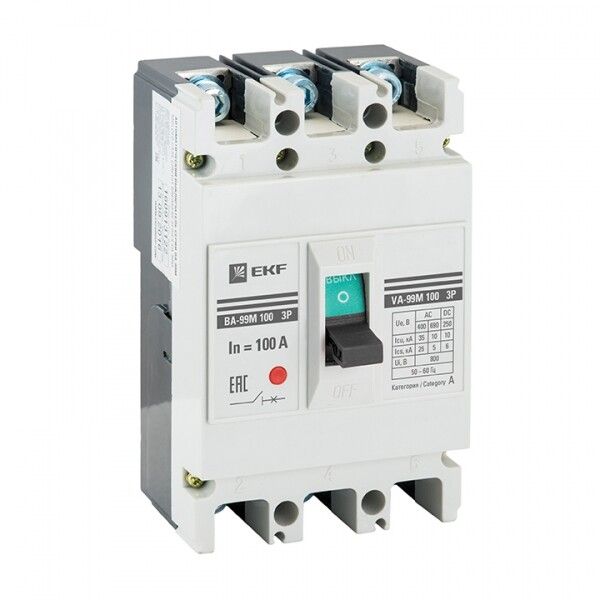

Автоматический выключатель ВА-99М 100/100А 3P 35кА EKF Basic | mccb99-100-100m

Автоматический выключатель ВА-99М - это надёжное коммутационное и защитное устройство от бренда EKF, предназначенное для защиты электрических цепей в промышленных условиях. Модель с номинальным током 100 А и отключающей способностью 35 кА обеспечивает безопасную работу оборудования при перегрузках и коротких замыканиях. Артикул mccb99-100-100m соответствует сериям PROxima и ВА-99М.

Назначение и область применения

Автоматический выключатель ВА-99М используется для редких операций включения и отключения нагрузки в штатном режиме, а также для защиты от сверхтоков - перегрузок и коротких замыканий. Применяется в промышленных системах: на производственных линиях, в распределительных щитах, на электроподстанциях, в щитовых помещениях с напряжением до 400 В переменного тока частотой 50 Гц. Подходит для защиты двигателей, конвейеров, насосов, компрессоров и другого тяжёлого оборудования.

Технические характеристики

• Номинальный ток: 100 А
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Род тока: переменный (AC), 50 Гц
• Тип расцепителя: электромагнитный (быстрый отклик на КЗ) и тепловой (защита от длительной перегрузки)
• Уставка магнитного расцепителя: 1000 А - сработает при токе в 10 раз выше номинала
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдыми предметами >2,5 мм, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C, подходит для неотапливаемых помещений
• Способ подключения: болтовое, шинное - подключение к шинам или кабелям через зажимы
• Управление: рычаг - ручное включение/отключение
• Индикация: есть указатель расцепления - видно причину отключения (перегрузка или КЗ)
• Блок защиты: да - предотвращает случайное включение после аварийного отключения
• Монтаж: на монтажную плату - устанавливается на DIN-рейку или специальную основу
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М совместим с DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место на панели или в щите. Болтовые зажимы позволяют подключить провода сечением до 50 мм2. Наличие моторного привода в других модификациях этой серии позволяет удалённо управлять выключателем - здесь он не предусмотрен, управление исключительно ручное. Устройство не требует внешнего питания. Индикатор отключения можно дополнительно установить, если необходимо визуальное определение состояния в сложных системах.

Безопасность и стандарты

Автоматический выключатель ВА-99М соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Конструкция выполнена из термостойкой ABS-пластики, что снижает риск возгорания при высоких температурах. Защита от случайного включения (блокировка) повышает безопасность при обслуживании. IP30 не обеспечивает защиту от влаги - не применяйте в сырых или открытых помещениях без дополнительной герметизации.

Преимущества

• Упрощённая конструкция - меньше деталей, выше надёжность
• Меньшие габариты и вес по сравнению с аналогами серии ВА-99 - удобнее для компактных щитов
• Наличие индикатора расцепления - сразу видно, почему произошло отключение
• Высокая отключающая способность (35 кА) - подходит для мощных сетей с большими токами КЗ
• Долгий гарантийный срок - 7 лет - подтверждает качество сборки
• Поддержка шинного подключения - ускоряет монтаж в распределительных щитах

Ограничения применения

• Не предназначен для частого включения/выключения - рассчитан на редкие операции
• IP30 - нельзя использовать во влажных средах, на улице или в местах с возможным попаданием воды
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или дистанционное управление без внешних решений
• Нет моторного привода - управление только вручную; для автоматических систем нужна другая модель
• Не рекомендован для бытовых квартир - слишком мощный и дорогой для домашней сети

Примеры использования

• Защита главного входа на производственной линии с несколькими двигателями
• Щитовая на складском комплексе, где питание подаётся на конвейеры и освещение
• Распределительный пункт на заводе с напряжением 380 В и током до 100 А
• Централизованная защита группы станков в механическом цехе

Практические советы

• Проверьте посадочные размеры перед монтажом - хотя устройство стандартное, проверьте совместимость с вашей DIN-рейкой
• При подключении используйте клеммы с правильным моментом затяжки - переусердствовать нельзя, чтобы не повредить контакт
• Если система требует дистанционного контроля, выбирайте версию с вспомогательными контактами или моторным приводом - эта модель их не имеет
• Для работы в холодных условиях (ниже -20 C) убедитесь, что оборудование прогрето перед первым включением - особенно важно при наличии масляных элементов в расцепителях
• При проектировании щита учтите, что этот выключатель занимает 3 модуля - это влияет на плотность компоновки
