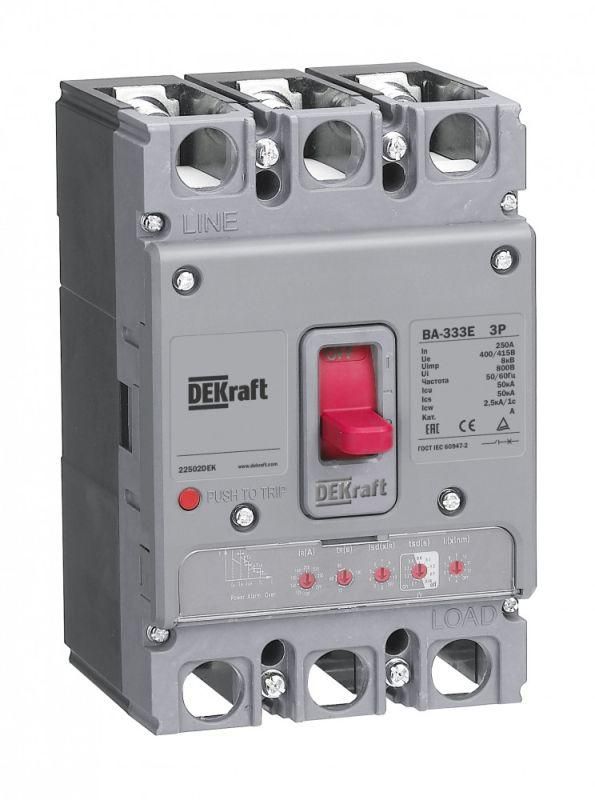

Выключатель автоматический 3п 100А 50кА ВА-333E электрон. расцеп. DEKraft 22492DEK APC

Силовой автоматический выключатель с электронным расцепителем 3P 100А 50кА ВА-333E - устройство для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Произведённый компанией DEKraft, этот прибор обеспечивает точную настройку защиты благодаря электронному расцепителю и рассчитан на работу в сетях до 400 В.

Назначение и область применения

Силовой автоматический выключатель с электронным расцепителем 3P 100А 50кА ВА-333E предназначен для установки в распределительных щитах промышленных объектов. Он защищает оборудование от повреждений, вызванных длительными перегрузками и аварийными токами короткого замыкания. Применяется в системах питания станков, конвейеров, насосных групп, HVAC-оборудования и других мощных нагрузок, где требуется высокая надёжность и возможность гибкой настройки защиты.

Технические характеристики

• Тип устройства: Выключатель автоматический в литом корпусе
• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 50 кА - способен безопасно отключить максимальный ток КЗ до этого значения
• Тип расцепителя: Электронный - позволяет задавать пороги срабатывания по току и времени
• Тип дополнительного расцепителя: Независимый расцепитель минимального напряжения - отключает при снижении напряжения ниже установленного уровня
• Способ монтажа: Монтажная плата - фиксируется на DIN-рейке через специальную платформу
• Конструкция: Стационарное исполнение - не предусматривает съёмных модулей, используется для постоянной установки
• Вид привода: Ручной - управление осуществляется рычагом
• Тип элемента управления: Рычажковый - удобен для визуального контроля положения
• Подключение силовой цепи: Болтовое - требует затяжки проводов гаечным ключом
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Силовой автоматический выключатель с электронным расцепителем 3P 100А 50кА ВА-333E монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Устройство не имеет встроенных клемм для быстрого подключения - требуется подготовка жил проводов. Подключение сигнальных цепей для внешнего управления (например, от системы АСУ ТП) выполняется через контакты независимого расцепителя. Установка возможна только в закрытых помещениях с контролируемой температурой и отсутствием пылевых и влагосодержащих сред - из-за степени защиты IP20.

Безопасность и стандарты

Силовой автоматический выключатель с электронным расцепителем 3P 100А 50кА ВА-333E соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективную работу - предотвращает ложные отключения соседних аппаратов при КЗ. Наличие независимого расцепителя минимального напряжения соответствует нормам безопасности для критически важных потребителей, где потеря напряжения недопустима.

Преимущества

• Электронный расцепитель позволяет точно настраивать токи срабатывания (I_ср) и время задержки (t_зад) - оптимально для сложных сетей с несколькими уровнями защиты
• Высокая отключающая способность (50 кА) обеспечивает надёжную работу даже в крупных промышленных распределительных системах
• Независимый расцепитель минимального напряжения даёт возможность автоматического отключения при проседании напряжения - защищает оборудование от некорректной работы
• Литой корпус обеспечивает механическую прочность и долговечность при вибрациях и ударных нагрузках
• 60-месячная гарантия подтверждает качество сборки и компонентов

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• Из-за IP20 запрещено использование в сырых, пыльных или открытых помещениях
• Не поддерживает дистанционное включение - только ручное управление; для удалённого управления требуется внешнее реле
• Не совместим с модульными шкафами без монтажной платы - требует фиксации на специальной базе
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для регулярного коммутирования

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 80 кВт
• Распределение энергии между станками на линии производства
• Обеспечение селективной защиты в многоступенчатой системе распределения электроэнергии
• Отключение оборудования при падении напряжения ниже 70% от номинала - например, при запуске больших двигателей

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинального тока - для 100 А используйте медный кабель минимум 25 мм2
• При настройке электронного расцепителя учтите коэффициенты селективности с нижестоящими автоматами - чтобы избежать ложных отключений
• Не допускайте перегрева аппарата - обеспечьте достаточное воздушное пространство вокруг него (минимум 50 мм с боков)
• Проверяйте момент затяжки болтов - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает контакт
• Для обслуживания отключите питание и заблокируйте устройство - даже при отключенном положении есть опасность прикосновения к входным клеммам
