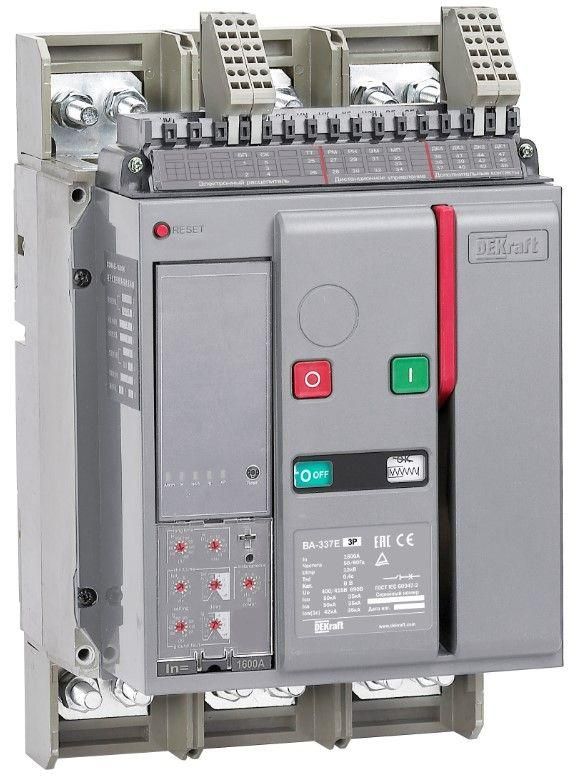

Выключатель автоматический 3п 1250А 50кА ВА-338E электрон. расцеп. DEKraft 22514DEK APC

Автоматический выключатель трехполюсный 1250А 50кА с электронным расцепителем, серия ВА-338E от DEKraft предназначен для защиты силовых цепей переменного тока на объектах с высокой нагрузкой. Благодаря электронному расцепителю и стационарному монтажу, этот выключатель обеспечивает точную и надежную защиту в промышленных системах, где важна настройка параметров и диагностика состояния.

Назначение и область применения

Автоматический выключатель ВА-338E используется для коммутации и защиты электрических цепей постоянного и переменного тока с номинальным напряжением до 400 В. Подходит для установки в распределительных щитах промышленных предприятий, на производствах с мощными двигателями, конвейерами, сварочным оборудованием и другими устройствами, требующими высокую отключающую способность.

Основное применение - защита от перегрузок, коротких замыканий и аварийных режимов в сетях с токами до 1250 А. Электронный расцепитель позволяет точно задавать пороги срабатывания, что делает ВА-338E предпочтительным решением там, где требуется адаптация под специфику нагрузки.

Технические характеристики

• Номинальный ток: 1250 А - максимальный ток, который выключатель может проводить постоянно без повреждений;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение сети (допускается до 415 В);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: электронный - позволяет программировать времятоковые характеристики, диагностировать состояние и получать сигналы о причинах отключения;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды - подходит только для внутренней установки в закрытых щитах;
• Конструктивное исполнение: стационарное - выключатель жестко крепится к монтажной плате и не извлекается для обслуживания;
• Способ монтажа: монтажная плата - устанавливается через болты на металлическую раму или панель, не требует DIN-рейки;
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ, тестовое срабатывание);
• Вспомогательные контакты: 16 шт. - позволяют передавать сигналы в системы управления, сигнализации и АСУ ТП;
• Uimp = 12 кВ - импульсная прочность изоляции, соответствует требованиям к перенапряжениям в промышленных сетях;
• Категория применения B - выключатель срабатывает при всех типах перегрузок и КЗ, включая малые токи короткого замыкания;
• Межфазные перегородки: в комплекте - обеспечивают дополнительную изоляцию между фазами, снижают риск пробоя при КЗ.

Совместимость и монтаж

Автоматический выключатель ВА-338E рассчитан на стационарную установку на монтажную плиту. Для монтажа необходимы: подготовленная металлическая панель с отверстиями под крепеж, инструмент для затяжки болтов (торкс или шестигранник), соблюдение минимальных зазоров между фазами согласно нормам ПУЭ.

Не совместим с DIN-рейками. Установка в открытых щитах или местах с повышенной влажностью запрещена из-за степени защиты IP20. Монтаж должен выполняться с учетом теплового режима - вокруг выключателя необходимо оставить свободное пространство для теплоотвода.

Вспомогательные контакты (16 шт.) подключаются к внешним цепям управления. Перед первым включением рекомендуется проверить целостность контактов и правильность настроек расцепителя через сервисный интерфейс.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет технологию эффективного гашения дуги, исключающую выбросы горячих частиц за пределы корпуса. Наличие индикатора расцепления и межфазных перегородок повышает безопасность при обслуживании. Работает в диапазоне температур от -25C до +70C, что обеспечивает надежность даже в неотапливаемых помещениях.

Преимущества

• Электронный расцепитель - возможность точной настройки токов срабатывания по времени и величине, включая выдержку времени при кратковременных перегрузках;
• Широкий выбор уставок - можно адаптировать под различные типы нагрузок, в том числе с высоким пусковым током;
• Поддержка до трёх дополнительных модулей - расширяемость функций (например, дистанционное управление, контроль температуры);
• Чёткая индикация причины отключения - минимизирует время диагностики отказа;
• Высокая отключающая способность 50 кА - подходит для крупных промышленных объектов с мощными источниками питания;
• Литой корпус - механическая прочность, герметичность соединений, долгий срок службы.

Ограничения применения

• Не применяется в условиях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна;
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для оперативной коммутации;
• Требует профессиональной настройки расцепителя - неквалифицированная настройка может привести к ложным срабатываниям или отказу защиты;
• Не подлежит демонтажу без отключения всей системы - стационарная конструкция не предусматривает быстрый ремонт или замену в работе;
• Не совместим с системами на постоянном токе выше 400 В - работает только в сетях переменного тока.

Примеры использования

• Защита главного ввода на заводе с мощностью более 500 кВт;
• Щитовая автоматики на конвейерной линии с несколькими асинхронными двигателями;
• Распределительный пункт в пищевой промышленности, где важно контролировать токи и иметь данные о состоянии оборудования;
• Объекты с высоким уровнем короткозамкнутых токов - например, рядом с трансформаторными подстанциями.

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий на монтажной плате - размеры креплений должны точно совпадать с габаритами ВА-338E;
• Настройте расцепитель после окончательного подключения нагрузки - используйте заводские таблицы для расчета уставок по току и времени;
• Используйте вспомогательные контакты для подключения к SCADA-системе - это позволит отслеживать состояние выключателя удалённо;
• Проверяйте межфазные перегородки перед каждым включением - они могут сместиться при транспортировке;
• Не устанавливайте рядом с нагревательными элементами - превышение температуры окружающей среды влияет на точность работы электронного расцепителя.
