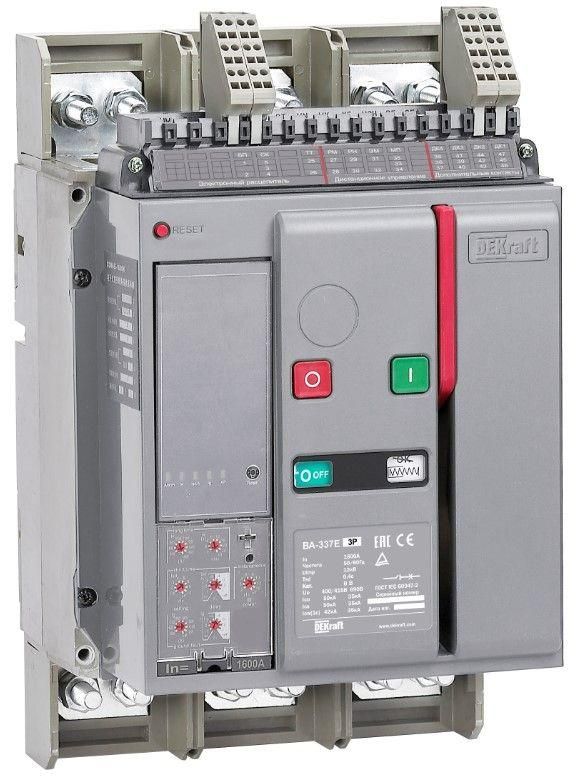

Выключатель автоматический силовой трехполюсный с электронным расцепителем 1600А 50кА ВА-338E - 22510DEK APC

Автоматический выключатель ВА-338E от DEKraft - трёхполюсный силовой аппарат с электронным расцепителем на 1600 А и отключающей способностью 50 кА, предназначенный для защиты мощных цепей в промышленных распределительных системах. Устройство обеспечивает точную и надёжную коммутацию при высоких нагрузках, особенно там, где важна настраиваемая защита от перегрузок и КЗ.

Назначение и область применения

ВА-338E используется для защиты электрических сетей переменного тока с напряжением до 400 В. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных щитах крупных объектов: заводских линий, насосных станций, систем кондиционирования, энергоёмких производственных участков. Электронный расцепитель позволяет точно задавать пороги срабатывания, что делает устройство подходящим для сложных систем с изменяющимися нагрузками.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 12 кВ (импульсная прочность изоляции Uimp)
• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электронный - позволяет настраивать времятоковые характеристики, фиксирует причину отключения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, не предназначен для работы во влажной среде
• Конструктивное исполнение: стационарное - монтируется жестко на плате, не снимается после установки
• Способ монтажа: монтажная плата - требует крепления через отверстия и болты на металлическом основании
• Указатель расцепления: есть - визуально показывает, почему произошло отключение (перегрузка, КЗ, авария)
• Количество контактов: 16 - включают основные силовые и вспомогательные (сигнализационные) контакты
• Категория применения: B - соответствует требованиям для защиты оборудования с импульсными нагрузками

Совместимость и монтаж

ВА-338E устанавливается исключительно на монтажную плиту с соблюдением рекомендованного шага крепёжных отверстий. Для соединения используются шины или кабельные наконечники с площадью сечения, рассчитанной на 1600 А. Межфазные перегородки, входящие в комплект, обязательны к установке между полюсами - они предотвращают пробой между фазами при дуговом замыкании. Подключение проводов выполняется только при полностью отключенном оборудовании. Недопустимо использование устройства в составе передвижных или модульных систем - конструкция не предусматривает быстрый демонтаж.

Безопасность и стандарты

ВА-338E соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Проект выполнен в литом корпусе, обеспечивающем механическую прочность и термическую стабильность. Электронный расцепитель имеет самодиагностику и индикацию причины отключения, снижающую риск ошибочного восстановления питания. Устройство не содержит опасных материалов согласно RoHS. Температурный диапазон эксплуатации - от -25C до +70C, что позволяет применять его в большинстве промышленных условиях, кроме экстремальных холодных зон.

Преимущества

• Электронный расцепитель даёт возможность настройки нескольких уровней защиты: длинная выдержка времени, мгновенная отсечка, чувствительность к перегрузкам
• Индикация причины отключения ускоряет диагностику отказов - не требуется вскрытие аппарата
• Литой корпус повышает долговечность и снижает вероятность внутреннего повреждения при внешних ударах
• Поддержка установки до трёх дополнительных модулей (например, расцепители минимального напряжения, блокировки, сигнализация)
• Эффективное гашение дуги позволяет работать при максимальной отключающей способности 50 кА без потери ресурса

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не подходит для частых операций включения/выключения - предназначен для редких коммутаций, не является выключателем нагрузки
• Требует стационарной установки на жёсткую монтажную плату - нельзя использовать в ячейках с выдвижными элементами
• Не работает при напряжении выше 400 В - превышение вызовет выход из строя расцепителя
• Не предназначен для защиты цепей постоянного тока

Примеры использования

• Главный ввод в распределительный щит цеха с несколькими двигателями суммарной мощностью свыше 800 кВт
• Защита трансформаторной подстанции 6(10)/0,4 кВ на стороне 400 В
• Щит управления конвейерной линией с частотниками и большим количеством потребителей
• Система бесперебойного питания (UPS) с байпасом, где нужна точная координация защит

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и наконечников - для 1600 А требуется медный кабель минимум 2×185 мм2
• Обязательно используйте межфазные перегородки из комплекта - даже при малом зазоре между полюсами риск дугового замыкания остаётся
• Настройку уставок электронного расцепителя выполняйте только после запуска системы под нагрузкой, чтобы избежать ложных срабатываний
• Проверяйте состояние контактов и наличие нагара каждые 6–12 месяцев - при частых отключениях контактная группа подвержена износу
• При использовании дополнительных модулей (блокировка, сигнализация) убедитесь, что их питание совпадает с напряжением сети 400 В
• Не закрывайте крышку без полной сборки - открытый корпус не защищён от попадания посторонних предметов
