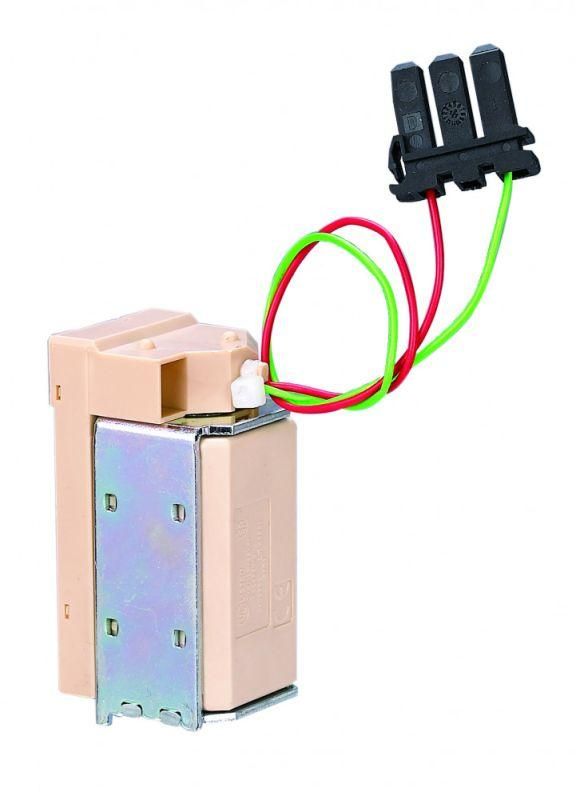

Расцепитель независимый AC 400В ВА-338E | 22623DEK DEKraft APC

Расцепитель независимый AC 400В ВА-338E от DEKraft - устройство для дистанционного отключения автомата ВА-338Е при подаче напряжения 400 В переменного тока. Применяется в системах управления и защиты электрооборудования, где требуется удалённое отключение цепи.

Назначение и область применения

Расцепитель независимый AC 400В ВА-338E используется для командного отключения автоматического выключателя ВА-338Е через внешний сигнал. Он не защищает от перегрузок или КЗ - лишь выполняет функцию дистанционного разъединения. Подходит для установки в щитах управления, на производственных линиях, в системах аварийной остановки, в автоматизированных объектах, где важно отключить питание издалека - например, по сигналу от кнопки «Стоп», PLC или системы безопасности.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Тип расцепителя: независимый - работает при любом состоянии автомата, даже если он включен
• Диапазон тока срабатывания: 85–110 А - указывает на предельную нагрузку, которую может коммутировать контакт расцепителя
• Подключение: винтовые зажимы - надёжный и проверенный способ фиксации проводов
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяют использовать его в схемах управления и сигнализации
• Перекидных контактов: нет - нельзя использовать как переключатель между двумя цепями

Совместимость и монтаж

Расцепитель независимый AC 400В ВА-338E совместим исключительно с автоматическими выключателями серии ВА-338Е. Устанавливается механически на переднюю панель выключателя и подключается параллельно к его клеммам управления. Для работы необходимо подать на вход расцепителя напряжение 400 В AC - при этом он физически оттягивает механизм автомата, вызывая его отключение. Монтаж требует отключения питания и соблюдения правил электробезопасности. Не устанавливайте на другие модели выключателей - несовместимость может привести к повреждению оборудования.

Безопасность и стандарты

Устройство соответствует требованиям к расцепителям для промышленного применения. Произведено компанией DEKraft, известной качественной сборкой и долговечностью компонентов. Сертификация по ГОСТ и IEC обеспечена для условий эксплуатации в соответствии с классом IP20 - не предназначено для открытых площадок или влажных сред без дополнительной защиты.

Преимущества

• Высокая надёжность срабатывания при точном соблюдении напряжения 400 В AC
• Имеет два типа контактов - удобно для построения схем контроля состояния (например, индикация “выключено”)
• Механическая связь с ВА-338Е гарантирует однозначное отключение без задержек
• Винтовой тип подключения позволяет легко заменить провода при обслуживании

Ограничения применения

• Не работает при напряжении ниже 85 % от 400 В - возможны отказы при просадках сети
• Не поддерживает постоянный ток (DC) - применение на DC приведёт к выходу из строя
• Не имеет защиты от перегрева - длительная работа под нагрузкой может снизить срок службы
• Не рассчитан на частое срабатывание более 10 раз в минуту - высокая частота вызывает износ механизма
• Только для внутренней установки - не защищён от пыли и влаги

Примеры использования

• Автоматическая остановка станка по сигналу с датчика давления
• Экстренное отключение конвейера при срабатывании аварийной кнопки
• Отключение группы потребителей при пожарной тревоге через систему пожарной сигнализации
• Логическое управление в ПЛК-системах, где нужен сигнал “отключено” от НЗ контакта

Практические советы

• Проверьте соответствие напряжения на клеммах расцепителя - допускается +-10 % от 400 В, но лучше стабильное 400 В
• При подключении используйте провода сечением не менее 1,5 мм2 - малое сечение может нагреваться при токе до 110 А
• Обязательно убедитесь, что установлен именно выключатель ВА-338Е - другие модели не подходят
• При тестировании подавайте напряжение кратковременно - не держите его дольше нескольких секунд, чтобы не перегреть катушку
• При необходимости запасного контакта - используйте НО для сигнализации “включено”, НЗ - для “отключено”
