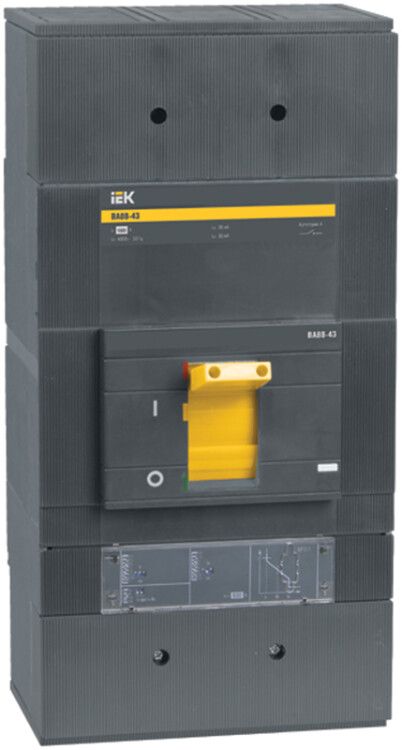

Выключатель автоматический ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 - SVA61-3-1600-R IEK SVA61-3-1600;SVA61-3-1600-R

Автоматический выключатель 3-полюсный 1600А 50кА с электронным расцепителем МР 211 ВА88-43-R от IEK предназначен для защиты силовых цепей переменного тока от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется в распределительных щитах промышленных объектов, где важна точность срабатывания и отказоустойчивость. Артикулы sva61-3-1600 и sva61-3-1600-r соответствуют одному типу оборудования — стационарному автоматическому выключателю в литом корпусе.

Назначение и область применения

Автоматический выключатель ВА88-43-R используется для коммутации и защиты электрических цепей с номинальным напряжением до 400 В и током до 1600 А. Подходит для защиты основных шин, входных групп, крупных двигателей и мощных нагрузок в промышленных системах. Применяется в цехах, на конвейерах, в насосных станциях, на энергообъектах и других местах с высокими требованиями к надежности.

Технические характеристики

• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 50 кА — способен безопасно отключить максимальный ток КЗ на вводе
• Тип расцепителя: электронный, без внешнего питания
• Диапазон регулировки тока срабатывания при КЗ: 2400–19200 А (1,5–12 × In)
• Защита по минимальному напряжению: да — отключается при падении напряжения ниже допустимого уровня
• Степень защиты: IP20 — защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Конструктивное исполнение: стационарное — монтируется жестко на плате, не снимается для обслуживания
• Тип изделия: выключатель автоматический в литом корпусе
• Способ монтажа: на монтажную плиту (фиксация болтами через отверстия в корпусе)
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности
• Моторный привод: есть — возможность подключения дистанционного управления
• Вид привода: ручной — можно включать/выключать вручную
• Вспомогательные контакты: 0 — нет дополнительных контактов для сигнализации

Совместимость и монтаж

Автоматический выключатель ВА88-43-R монтируется исключительно на монтажную плиту. Для установки необходимо подготовить отверстия под крепёжные болты, совпадающие с габаритными размерами корпуса. Поскольку устройство имеет стационарное исполнение, демонтаж возможен только после отключения питания и снятия креплений. Нельзя использовать в качестве встраиваемого элемента в ящике без монтажной платы. Моторный привод подключается отдельно — он не встроен, но совместим со стандартными приводами IEK серии KARAT.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие международным нормам IEC 60947-2. Электронный расцепитель не требует внешнего питания — питание получает от трансформаторов тока, встроенных внутрь устройства. Это делает его работоспособным даже при аварийном отключении одной из фаз, когда напряжение сохраняется лишь в двух остальных.

Преимущества

• Электронный расцепитель МР 211 обеспечивает точную и стабильную защиту вне зависимости от температуры окружающей среды
• Широкий диапазон настройки тока срабатывания при КЗ (до 12×In) позволяет адаптировать защиту под конкретную нагрузку
• Функция защиты от недопустимого снижения напряжения предотвращает повреждение оборудования при просадках
• Отсутствие необходимости во внешнем питании расцепителя повышает надёжность системы
• Поддержка моторного привода позволяет реализовать дистанционное управление и автоматизацию

Ограничения применения

• Не предназначен для работы в условиях с пылью, брызгами воды или агрессивной средой — степень защиты IP20 не обеспечивает герметичность
• Не подходит для мобильных или временных установок — стационарное исполнение требует жёсткой фиксации
• Нет вспомогательных контактов — нельзя подключить сигнализацию состояния (вкл./выкл.) без дополнительных компонентов
• Требуется ручная настройка DIP-переключателей — невозможно удалённое программирование или диагностика через интерфейс
• Не рекомендован для бытовых или маломощных объектов — слишком большой ток и сложность настройки избыточны для нагрузок ниже 100 А

Примеры использования

• Главный ввод в распределительный щит промышленного цеха
• Защита главного двигателя конвейерной линии мощностью более 300 кВт
• Щитовая автоматика на насосной станции с несколькими насосами параллельного включения
• Распределительный пункт на заводе с частотными преобразователями и большими пусковыми токами

Практические советы

• При выборе уставки срабатывания по КЗ учитывайте ток короткого замыкания на шинах вашего щита — выбирайте значение выше расчетного, но не более 12×In (19200 А)
• Для проверки работоспособности расцепителя используйте тестовый импульс тока — электронный модуль реагирует только при достижении порогового значения
• При использовании моторного привода убедитесь, что проводка привода не пересекается с силовыми кабелями — это минимизирует помехи
• Настройка DIP-переключателей выполняется только при отключенном питании — попытки изменения положения под напряжением могут повредить электронику
• Проверьте посадочные отверстия на монтажной плате перед установкой — габариты должны точно совпадать с размерами корпуса ВА88-43-R
