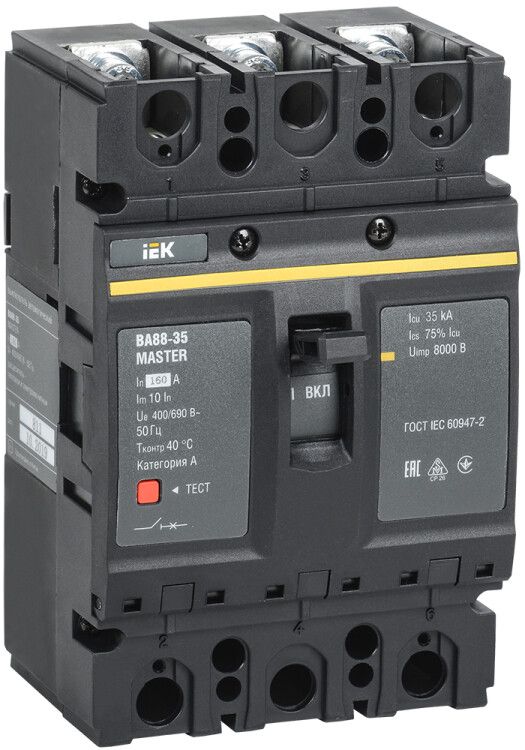

Выключатель автоматический ВА88-35 MASTER 160А 35кА IEK (ИЭК) SVA30-3-0160-02

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 от IEK - надёжное устройство в литом корпусе для защиты трёхфазных сетей от перегрузок, КЗ и просадок напряжения. Подходит для промышленных щитов с монтажом на плату, рассчитан на длительную работу в суровых условиях.

Назначение и область применения

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 защищает электрические сети от:

• токов перегрузки - когда нагрузка превышает допустимую;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - предотвращает повреждение оборудования при просадках.

Применяется в промышленных распределительных щитах: на станках, конвейерах, насосных станциях, системах вентиляции. Устройство работает в составе комплексной системы защиты, где требуется высокая отключающая способность и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания.
• Номинальное напряжение: 400 В переменного тока (AC) - оптимально для трёхфазных сетей 380–400 В.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ); уставка магнитного расцепления - 10In (1600 А).
• Уставка защиты от перегрузки: фиксирована на 1600 А - это значение соответствует 10-кратному номинальному току; регулировка невозможна.
• Подключение: винтовые зажимы - надёжное механическое соединение с проводниками.
• Степень защиты: IP30 - защита от твёрдых предметов >2,5 мм, но не от воды. Применяется внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 - работает при температурах от –40C до +60C, подходит для неотапливаемых помещений и улицы (в защищённых шкафах).
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Механическая износостойкость: 7000 циклов включения/выключения - достаточная для промышленного использования.
• Индикация: есть - положение рычага показывает состояние (вкл./выкл.).
• Привод: электрический с возможностью подключения моторного привода - позволяет удалённо управлять выключателем.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порога, защищая оборудование от некорректной работы.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 монтируется на монтажную плату - то есть крепится через отверстия и болты прямо на металлическую или композитную основу. Не требует DIN-рейки.

Винтовое подключение силовых клемм позволяет использовать медные жилы сечением, соответствующее току 160 А (обычно 50–70 мм2, зависит от материала изоляции). Для подключения контрольных цепей и моторного привода предусмотрены свободные клеммы - они не заняты вспомогательными контактами, так как их количество равно нулю.

Необходимо обеспечить доступ к винтам для периодической затяжки. Монтаж следует выполнять в соответствии с требованиями ПУЭ и рекомендациями производителя - особенно важно соблюдать момент затяжки клемм.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при работе. Защита от минимального напряжения и двухступенчатый расцепитель обеспечивают отказоустойчивость в сложных условиях.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Функция защиты от просадки напряжения - уникальна среди аналогичных моделей с термомагнитным расцепителем.
• Моторный привод - позволяет реализовать дистанционное управление без дополнительных устройств.
• Широкий диапазон рабочих температур - работает даже в холодных складах и на открытых площадках в зимний период.
• Долгий срок службы и высокая механическая износостойкость - снижают затраты на обслуживание.

Ограничения применения

• Не предназначен для установки вне щита - степень защиты IP30 не защищает от влаги, пыли и брызг.
• Нельзя изменить уставку перегрузки - она фиксирована на 1600 А, что делает модель непригодной для нагрузок менее 160 А.
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния (например, “замкнут” / “разомкнут”) без внешних модулей.
• Требуется точный подбор сечения кабелей - при использовании проводов меньшего сечения возможен нагрев и выход из строя.
• Не совместим с DIN-рейками - монтаж возможен только на плату, что усложняет замену в существующих щитах с рейками.

Примеры использования

• Щит питания крупного станка с ЧПУ - защита от скачков тока и просадок напряжения.
• Распределительный щит на заводе с конвейерной линией - надёжное отключение при КЗ в многокабельной системе.
• Насосная станция в неотапливаемом помещении - работа при минусовых температурах благодаря исполнению УХЛ3.
• Объекты с дистанционным управлением - использование моторного привода для включения/отключения из центрального пункта.

Практические советы

• При замене старого автомата проверьте, чтобы новое устройство имело те же габариты и место крепления - ВА88-35 имеет специфическую форму, не подходящую под стандартные щиты с DIN-рейками.
• Для монтажа используйте только качественные медные кабели сечением не менее 50 мм2 - меньше не гарантирует безопасность при 160 А.
• Если нужна сигнализация состояния, установите отдельный вспомогательный модуль - он не встроен, но совместим с серией MASTER.
• Проверяйте момент затяжки винтов клемм - пере- или недо-затяжка вызывают перегрев и выход устройства из строя.
• При эксплуатации в местах с повышенной запылённостью - обязательно герметизируйте щит, поскольку IP30 не защищает от пыли.
