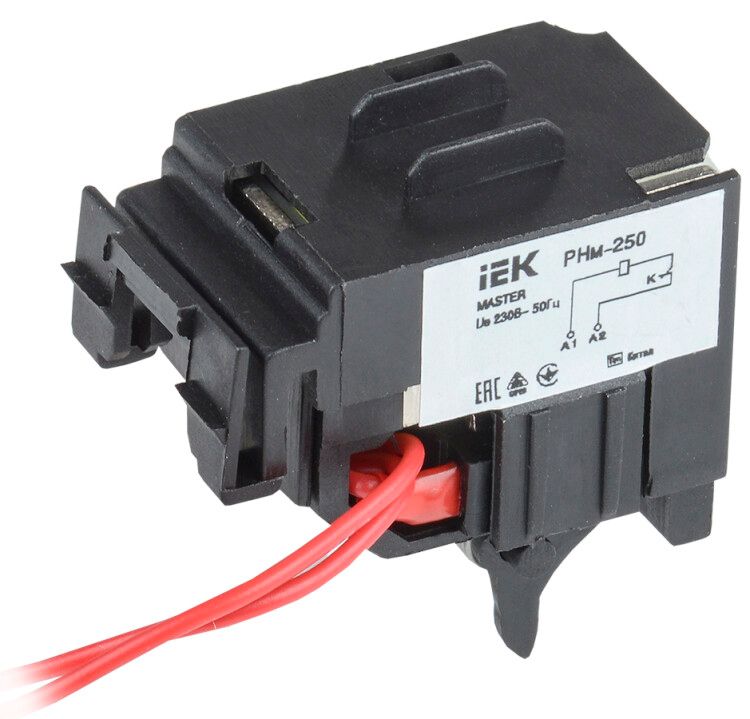

Расцепитель независимый РНм-250 (РНм-35) 220В MASTER IEK | SVA30D-RN-02

Расцепитель независимый РНм-250 (РНм-35) 220В от IEK - это электромагнитное устройство для дистанционного отключения автоматических выключателей серии MASTER. Он работает от сети переменного тока 230 В и устанавливается непосредственно на выключатель, обеспечивая безопасное удалённое управление цепью.

Назначение и область применения

Расцепитель независимый РНм-250 (РНм-35) 220В используется для удалённого отключения автомата при необходимости отключить питание без физического доступа к выключателю. Применяется в системах автоматизации, пожарной сигнализации, промышленном оборудовании и других случаях, где требуется дистанционное управление электроснабжением. Устройство совместимо исключительно с выключателями серии MASTER.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 230 В AC
• Диапазон рабочего напряжения: 230–400 В AC
• Номинальный ток: 0,675 А
• Тип расцепителя: электромагнитный - срабатывает при подаче напряжения на катушку
• Температурный диапазон: от -40 C до +60 C - подходит для холодных и жарких помещений
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Монтаж: крепится непосредственно на корпус выключателя
• Контакты: нет встроенных контактных групп - не выполняет функции коммутации, только отключение

Совместимость и монтаж

Расцепитель независимый РНм-250 (РНм-35) 220В совместим только с автоматическими выключателями серии MASTER. Монтаж осуществляется путём защёлкивания на специальный крепёжный шток выключателя - никаких инструментов не требуется. Подключение питания производится к клеммам расцепителя: L и N. Перед установкой проверьте соответствие напряжения управления (должно быть 230 В AC).

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов распределительных щитов. Электромагнитная катушка изолирована и защищена от внешних воздействий. Отключение происходит при подаче напряжения - при её пропадании расцепитель остаётся в отключенном состоянии, что повышает надёжность системы безопасности.

Преимущества

• Не требует внешнего источника питания - работает от сети 230 В, уже имеющейся в щите
• Быстрое срабатывание - отключение происходит сразу после подачи управляющего импульса
• Надёжная механическая связь с выключателем - минимум точек отказа
• Высокая долговечность - срок службы 15 лет снижает затраты на обслуживание

Ограничения применения

• Не поддерживает постоянный ток (DC) - нельзя использовать с источниками DC
• Не имеет собственных контактов - не может использоваться как реле или переключатель
• Совместим только с выключателями серии MASTER - не подойдёт к другим моделям, даже от IEK
• Не предназначено для частых циклов включения/выключения - рекомендовано для однократного или редкого отключения

Примеры использования

• Автоматическое отключение электрооборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка через PLC при аварии
• Отключение группы освещения из центрального пункта управления
• Обеспечение безопасности при техобслуживании - можно отключить питание с пульта

Практические советы

• Перед установкой убедитесь, что вы используете именно выключатель серии MASTER - другие модели не подходят
• Подключайте только 230 В AC - превышение напряжения выше 400 В может повредить катушку
• Проверяйте целостность проводов перед запуском - обрыв в цепи управления сделает расцепитель бесполезным
• Не применяйте в условиях повышенной влажности без защиты щита - хотя температурный диапазон широкий, IP-защита устройства не указана
• При замене выключателя - новый также должен быть из серии MASTER; расцепитель РНм-250 (РНм-35) 220В не универсален
