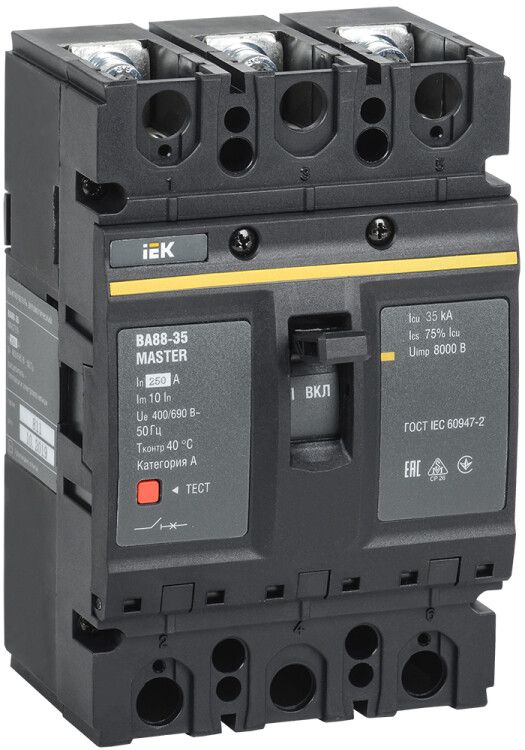

Автоматический выключатель ВА88-35 3Р 250А 35кА MASTER IEK - SVA30-3-0250-02

Автоматический выключатель 3-полюсный 250 А 35 кА ВА88-35 - это надёжное устройство в литом корпусе от бренда IEK, предназначенное для защиты мощных трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство подходит для промышленных объектов, где требуется высокая коммутационная способность и устойчивость к экстремальным условиям.

Назначение и область применения

Автоматический выключатель 3-полюсный 250 А 35 кА ВА88-35 защищает электрические сети переменного тока с номинальным напряжением 400 В. Он предотвращает повреждение оборудования при перегрузках, коротких замыканиях и аварийных снижениях напряжения. Также выполняет функцию ручного включения и отключения нагрузки.

Подходит для использования в распределительных щитах промышленных предприятий, на производствах с крупными двигателями, конвейерах, системах вентиляции и насосных станциях. Применяется там, где необходима высокая отключающая способность и стабильная работа при колебаниях температуры.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка срабатывания магнитного расцепителя: 10In - отключение происходит при токе в 10 раз выше номинала (2500 А)
• Диапазон настройки защиты от перегрузки: 2500 А - максимальный ток, при котором возможна регулировка теплового расцепления; фактически настройка фиксирована на 250 А
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Диапазон рабочих температур: от -40 до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с повышенной влажностью
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку через специальный крепёж
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 70 мм2
• Механическая износостойкость: 7000 циклов - срок службы при частых операциях включения/выключения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Индикация состояния: да - положение рычага показывает включен/выключен
• Тип привода: электрический - позволяет использовать внешний моторный привод для удалённого управления
• Моторный привод: да - совместим с приводами для дистанционного включения/отключения
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня
• Количество вспомогательных контактов: 0 - не имеет встроенных сигнализирующих контактов

Совместимость и монтаж

Автоматический выключатель 3-полюсный 250 А 35 кА ВА88-35 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать клеммы моментом 10–12 Нм, чтобы избежать перегрева.

Устройство совместимо с моторными приводами серии МП-IEK, которые позволяют управлять им дистанционно через кнопочные станции или системы автоматизации. Отдельно можно приобрести и установить дополнительные модули (например, расцепители или блокировки), так как конструкция предусматривает свободное место для их крепления.

Не требует специального обслуживания, но перед первым запуском проверьте плотность подключения проводов и отсутствие механических повреждений.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловая - против длительных перегрузок, магнитная - против сверхтоков КЗ. Защита от недопустимого снижения напряжения предотвращает самозапуск оборудования после восстановления питания.

IP30 обеспечивает базовую защиту от прикосновений, но не защищает от влаги - не применяйте в сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Широкий температурный диапазон (-40…+60 C) - надёжная работа в любых климатических условиях
• Встроенная защита от просадки напряжения - исключает неконтролируемый запуск машин
• Поддержка моторного привода - удобно для автоматизированных систем
• Готовность к доработке - есть возможность установки дополнительных модулей
• Долгий срок службы (15 лет) и высокая механическая износостойкость (7000 циклов)

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности или попадания воды - степень защиты IP30 не обеспечивает гидроизоляцию
• Отсутствуют встроенные вспомогательные контакты - для сигнализации состояния необходимо использовать внешние устройства
• Фиксированная уставка магнитного расцепителя (10In = 2500 А) - нельзя изменить чувствительность к КЗ
• Нельзя применять в сетях с напряжением выше 400 В - максимальное рабочее напряжение 400 В, хотя серия MASTER поддерживает 690 В, этот конкретный модельный ряд - только 400 В
• Требуется точное соответствие сечения кабеля - для 250 А используется проводник минимум 70 мм2, меньшее сечение вызовет нагрев и выход из строя

Примеры использования

• Щитовая на заводе с линией металлургического оборудования
• Распределительный пункт на пищевом производстве с мощными насосами и конвейерами
• Цех с компрессорами и воздушными установками
• Объекты с автономным энергообеспечением - дизель-генераторы, преобразователи частоты
• Системы вентиляции и кондиционирования больших помещений

Практические советы

• При выборе автомата убедитесь, что расчетный ток КЗ в вашей сети не превышает 35 кА - иначе он не сможет безопасно отключить аварию
• Для дистанционного управления используйте совместимый моторный привод - он легко крепится на лицевую сторону без инструментов
• Проверяйте температуру окружающей среды: при работе рядом с источниками тепла (трансформаторами, печами) может потребоваться принудительное охлаждение шкафа
• При монтаже не перетягивайте винты - это повредит контактные поверхности и снизит долговечность
• Если нужна сигнализация о состоянии (вкл/выкл), установите отдельный вспомогательный контакт или реле
• Не используйте в качестве основного рубильника - это устройство рассчитано на частые отключения, но не на частое ручное управление
