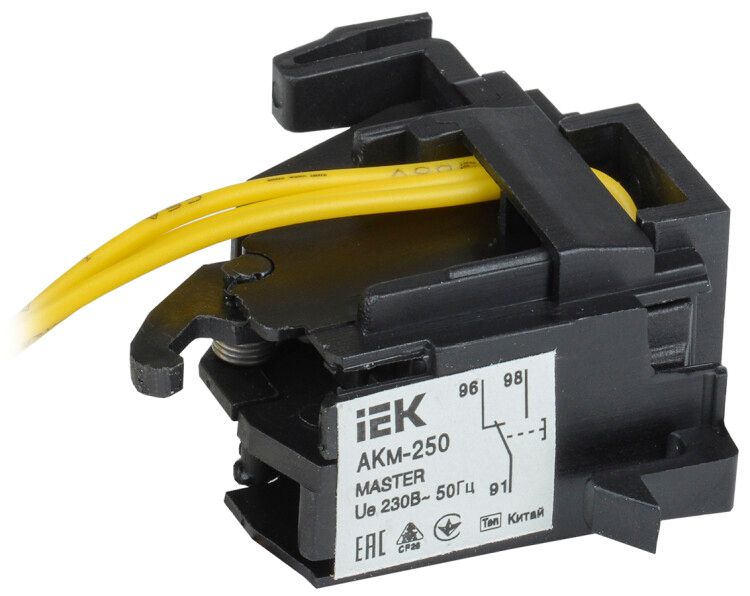

Контакт аварийный АКм-250 (АКм-35) MASTER IEK | SVA30D-AK-1-02

Контакт аварийный АКм-250 (АКм-35) от IEK используется для передачи сигнала о срабатывании автоматических выключателей серии MASTER - при перегрузке, коротком замыкании, сработавшем независимом расцепителе или при нажатии кнопки «ТЕСТ». Этот контакт обеспечивает надёжную связь между силовым оборудованием и системой управления или сигнализацией.

Назначение и область применения

Контакт аварийный АКм-250 (АКм-35) устанавливается на автоматические выключатели серии MASTER для передачи сигнала о внештатной ситуации. Он не управляет питанием, а лишь сообщает другим устройствам - например, световой сигнализации, контроллеру или пульту - что произошло срабатывание защиты. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где важно оперативно реагировать на отказы оборудования.

Технические характеристики

• Тип тока: переменный и постоянный (AC/DC)
• Номинальное напряжение: 220 В
• Номинальный рабочий ток: 0,3 А
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 2 (один НЗ, один НО - в составе одного механизма)
• Температурный диапазон: от -40 C до +60 C
• Способ монтажа: фронтальная установка
• Подключение: винтовые зажимы
• Срок службы: 15 лет

Совместимость и монтаж

Контакт аварийный АКм-250 (АКм-35) совместим только с автоматическими выключателями серии MASTER от IEK. Устанавливается на лицевую сторону корпуса выключателя - через специальный паз. Монтаж выполняется без инструментов: контакт защёлкивается на направляющие, после чего провода подсоединяются к винтовым клеммам. Для правильной работы необходимо соблюдать полярность при подключении DC-цепей. Не рекомендуется использовать с другими сериями выключателей - даже если они внешне похожи.

Безопасность и стандарты

Контакт аварийный АКм-250 (АКм-35) соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-5-1. Обеспечивает изоляцию и механическую прочность, необходимые для работы в условиях промышленной среды. Не содержит опасных материалов и не требует специальных мер безопасности при обращении.

Преимущества

• Универсальность: работает как с AC, так и с DC - подходит для различных типов цепей сигнализации
• Высокая надёжность: срок службы 15 лет при частых срабатываниях
• Простота установки: фронтальная сборка позволяет менять контакт без демонтажа всего автомата
• Чёткая индикация: два переключающих контакта позволяют реализовать как сигнал «сработал», так и контроль состояния

Ограничения применения

• Не предназначен для коммутации нагрузок выше 0,3 А - превышение вызывает оплавление контактов
• Не работает самостоятельно: требуется установленный автомат серии MASTER
• Не имеет степени защиты IP - не применяется во влажных или запылённых местах без дополнительной защиты корпуса
• Не рассчитан на частые ручные нажатия - предназначен только для сигнализации срабатывания, а не для управления

Примеры использования

• На конвейере: при срабатывании автомата - включается красная лампа на пульте управления
• В распределительном щите: контакт подключён к PLC - система получает сигнал «отказ» и формирует журнал событий
• При тестировании: при нажатии кнопки «ТЕСТ» на автомате - срабатывает контакт, проверяя целостность цепи сигнализации

Практические советы

• Проверьте, что ваш автомат именно из серии MASTER - другие модели IEK не поддерживают этот контакт
• При подключении к слаботочным цепям используйте экранированный кабель, чтобы исключить помехи
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Если контакт часто срабатывает, регулярно осматривайте его на предмет окисления контактов - особенно в агрессивной среде
• Артикул sva30d-ak-1-02 - это точный номер детали; при заказе указывайте его, чтобы получить именно Контакт аварийный АКм-250 (АКм-35) от IEK
