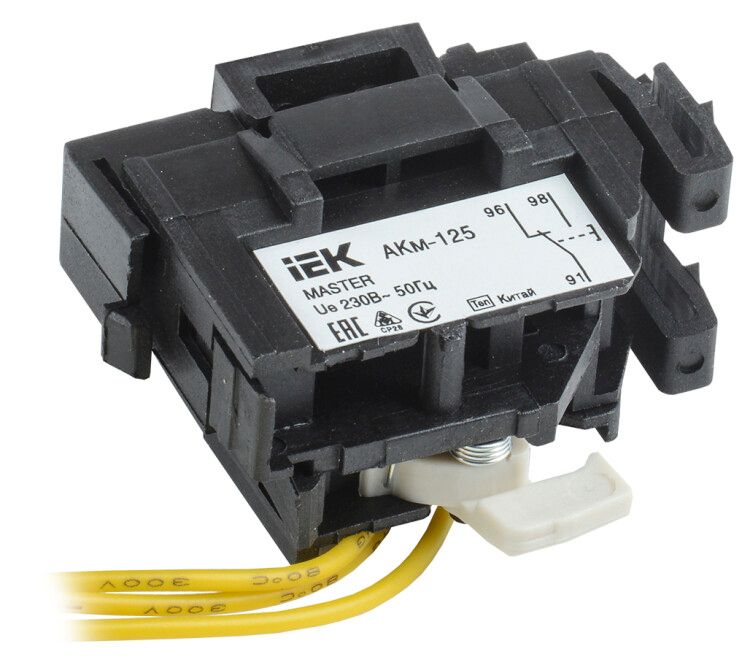

Контакт аварийный АКм-125 (АКм-32) MASTER IEK (ИЭК) SVA10D-AK-1-02

Контакт аварийный АКм-125 (АКм-32) от IEK используется для передачи сигнала о срабатывании автоматических выключателей серии MASTER - при перегрузке, коротком замыкании, сработавшем независимом расцепителе или при нажатии кнопки «ТЕСТ». Этот компонент обеспечивает контроль состояния оборудования в системах автоматизации и безопасности.

Назначение и область применения

Контакт аварийный АКм-125 (АКм-32) устанавливается на автоматические выключатели серии MASTER для формирования внешнего сигнала о событиях аварийного отключения. Он не управляет оборудованием напрямую, а лишь сообщает другим устройствам - например, световым сигнализаторам, контроллерам или пультам управления - что произошло срабатывание защиты.

Подходит для использования в распределительных щитах промышленных объектов, на участках с высокой нагрузкой: цехах, насосных станциях, конвейерах, системах вентиляции и других местах, где требуется быстрая реакция на отказ аппарата.

Технические характеристики

• Род тока: переменный и постоянный (AC/DC)
• Номинальное напряжение: 220 В
• Номинальный рабочий ток: 0,3 А
• Температурный диапазон: от -40 C до +60 C
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 2 (1 НЗ + 1 НО)
• Способ монтажа: фронтальная установка
• Тип подключения: винтовые зажимы
• Срок службы: 15 лет

Совместимость и монтаж

Контакт аварийный АКм-125 (АКм-32) совместим исключительно с автоматическими выключателями серии MASTER от IEK. Установка происходит на лицевую сторону корпуса выключателя - через специальный фиксирующий механизм, соответствующий габаритам устройства.

Монтаж выполняется после отключения питания. Подключение проводов осуществляется через винтовые клеммы - рекомендуется использовать жилы сечением до 1,5 мм2. Перед затяжкой проверьте надёжность фиксации контакта на выключателе: он должен плотно защёлкиваться без люфта.

Безопасность и стандарты

Контакт аварийный АКм-125 (АКм-32) соответствует требованиям ГОСТ Р МЭК 60947-1 и ГОСТ Р МЭК 60947-2, применяемым к коммутационным аппаратам низковольтной сети. Продукт сертифицирован для работы в условиях промышленной среды с повышенными механическими и температурными нагрузками.

Преимущества

• Универсальность: работает как с переменным, так и с постоянным током
• Высокая надёжность: срок службы 15 лет при соблюдении условий эксплуатации
• Чёткая индикация: один НЗ и один НО контакт позволяют реализовать различные схемы сигнализации
• Простота замены: фронтальная установка позволяет менять контакт без демонтажа всего выключателя

Ограничения применения

• Не предназначена для управления силовыми цепями - максимальный ток 0,3 А ограничивает использование только в цепях управления и сигнализации
• Совместима только с выключателями серии MASTER; не подходит для моделей других производителей или серий
• Не имеет степени защиты IP - не применяется во влажных или запылённых помещениях без дополнительной защиты в виде корпуса или шкафа

Примеры использования

• На промышленном конвейере: при срабатывании автомата из-за перегрузки контакт АКм-125 (АКм-32) замыкает цепь, включающую красную лампу на пульте оператора
• В системе освещения: сигнал от контакта передаётся на PLC, который записывает причину отключения и отправляет оповещение в службу обслуживания
• При тестировании: при нажатии кнопки «ТЕСТ» на выключателе контакт даёт импульс, подтверждающий работоспособность всей системы защиты

Практические советы

• Проверяйте соответствие модели выключателя: контакт АКм-125 (АКм-32) устанавливается только на автоматы серии MASTER, а не на другие линейки IEK
• При подключении используйте маркировку проводов - чтобы не спутать НЗ и НО контакты в сложных схемах
• Не допускайте перегрева контакта: если выключатель часто срабатывает, следите за нагревом корпуса - возможна деградация пластиковых элементов
• При замене всегда отключайте питание: даже малый ток 0,3 А может вызвать пробой при работе под напряжением
