Контакт аварийный дополнительный к ПРК 1з+1р ДК/АК32-11 - DMS11D-FA11 IEK

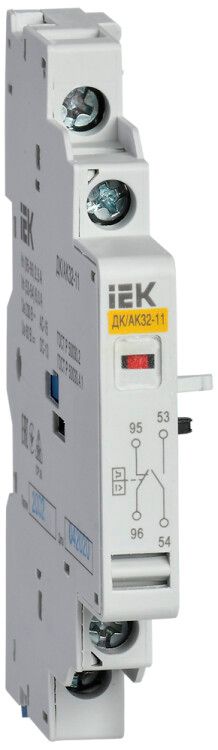

Контакт аварийно-дополнительный ДК/АК32-11 от IEK - компактное устройство для расширения функционала автоматических выключателей ПРК-32, обеспечивающее сигнал о сработавшей защите и дополнительную коммутацию в слаботочных цепях.

Назначение и область применения

Контакт аварийно-дополнительный ДК/АК32-11 устанавливается на автоматические выключатели серии ПРК-32 для передачи сигнала о срабатывании тепловой или электромагнитной защиты. Он позволяет подключить внешние устройства - световые индикаторы, реле контроля, системы АСУ ТП - без изменения основного силового контура. Применяется там, где важно знать момент отключения оборудования: на станках, конвейерах, системах вентиляции и других объектах с требованием к диагностике отказов.

Технические характеристики

• Тип: контакт дополнительный, аварийный (1 нормально замкнутый контакт)
• Напряжение: до 220 В переменного тока
• Номинальный ток (AC-15): 0,3 А
• Номинальный ток (AC-15, 24 В): 1,5 А
• Номинальный ток (DC-13, 24 В): 1 А
• Подключение: винтовые зажимы
• Максимальное сечение провода: 0,75–1,5 мм2
• Степень защиты: IP20 - противостоящий случайному прикосновению, но не герметичный
• Климатическое исполнение: УХЛ3 - температуре от −40C до +40C и повышенной влажности
• Механический ресурс: 10 000 циклов срабатывания
• Гарантия: 3 года
• Норматив: IEC 60947-4-1

Совместимость и монтаж

Контакт аварийно-дополнительный ДК/АК32-11 совместим исключительно с автоматическими выключателями ПРК-32. Монтируется боковым способом - фиксируется на специальном кронштейне корпуса аппарата. Для установки требуется предварительная подготовка: вынуть штатный заглушку, вставить контакт и закрутить крепёж. Подключение осуществляется через винтовые зажимы; рекомендовано использовать жилы сечением 0,75–1,5 мм2. Нельзя устанавливать на другие модели автоматов - даже аналогичные по габаритам.

Безопасность и стандарты

Произведён в соответствии с международным стандартом IEC 60947-4-1, что гарантирует соответствие требованиям безопасности для вспомогательных контактов в распределительных устройствах. Класс защиты IP20 обеспечивает безопасность от прикосновений к токоведущим частям, но не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью.

Преимущества

• Объединяет два функционала - аварийный и дополнительный контакт - в одном компактном модуле
• Не требует внешнего питания - работает механически, связан с механизмом автомата
• Высокая надёжность: 10 тысяч циклов гарантированного срабатывания
• Простое и быстрое крепление на ПРК-32 без инструментов
• Совместим с типовыми решениями IEK - легко заменяется при ремонте

Ограничения применения

• Не применяется вне серии ПРК-32 - несовместим с другими автоматами, даже от IEK
• Запрещено использование в условиях сильной влаги, пыли, химической агрессии - IP20 недостаточен
• Нельзя применять для управления мощными нагрузками - максимальный ток ограничен 1,5 А (AC-15) и 1 А (DC-13)
• Не рассчитан на работу при напряжении выше 220 В
• Не поддерживает переключающие контакты - только нормально замкнутый

Примеры использования

• На станке с ПРК-32: контакт ДК/АК32-11 подключен к индикатору “Перегруз”, который горит после срабатывания защиты
• В щитовой автоматизации: сигнал с контакта поступает на PLC для регистрации аварийного отключения
• В системе вентиляции: используется для оповещения оператора о перегреве двигателя через зуммер

Практические советы

• Проверьте наличие свободного места на корпусе ПРК-32 перед заказом - некоторые версии уже имеют установленный контакт
• При подключении используйте качественные медные жилы, плотно затягивайте винты - плохой контакт вызывает нагрев
• Не путайте с обычными вспомогательными контактами - этот именно аварийный, активируется только при срабатывании защиты
• Для условий с возможной влажностью выбирайте другую серию - ДК/АК32-11 не имеет герметизации
• Запасной контакт можно купить отдельно - артикул dms11d-fa11 соответствует оригинальному решению IEK
