Контакт дополнительный ДКм-125 (ДКм-32) MASTER IEK | SVA10D-DK-1-02

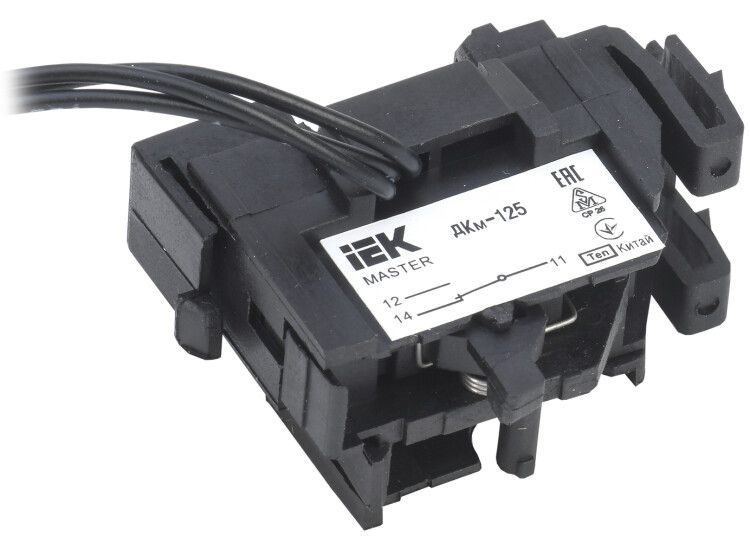

Контакт дополнительный ДКм-125 (ДКм-32) от IEK используется для передачи сигнала о состоянии силового автомата серии MASTER - включён или отключён. Этот компонент устанавливается на автоматические выключатели и обеспечивает контроль через внешние цепи управления, индикации или систему автоматизации.

Назначение и область применения

Контакт дополнительный ДКм-125 (ДКм-32) предназначен для передачи информации о положении силовых контактов автоматических выключателей серии MASTER: включено или отключено. Он позволяет подключить сигнал к пульту управления, световой индикатор, реле или системе SCADA без необходимости вмешательства в основную силовую цепь. Применяется в распределительных щитах, на производстве, в системах аварийного отключения и автоматизированных объектах.

Технические характеристики

• Номинальное напряжение: 220 В - работает в сетях переменного и постоянного тока до этого значения;
• Номинальный рабочий ток: 0,5 А - допустимая нагрузка для коммутируемых цепей управления (не для силовых);
• Количество нормально открытых (НО) контактов: 1 - замыкается при активации автомата;
• Количество переключающих контактов: 2 - один НО и один закрытый (НЗ), обеспечивают полноценную сигнализацию состояния;
• Род тока: AC/DC - совместим с любыми типами цепей управления;
• Температурный диапазон: от -40 C до +60 C - надёжная работа в холодных и жарких условиях;
• Способ монтажа: фронтальный - устанавливается прямо на лицевой стороне автомата;
• Срок службы: 15 лет - долговечность при регулярной эксплуатации в штатном режиме;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов.

Совместимость и монтаж

Контакт дополнительный ДКм-125 (ДКм-32) совместим исключительно с автоматическими выключателями серии MASTER от IEK. Установка происходит фронтально - модуль вставляется в специальное гнездо на корпусе автомата и защёлкивается. Подключение осуществляется через винтовые клеммы: достаточно зачистить провода на 6–8 мм и затянуть их отверткой. Монтаж выполняется при отключенном питании. Не подлежит самостоятельному демонтажу без снятия автомата с DIN-рейки.

Безопасность и стандарты

Контакт дополнительный ДКм-125 (ДКм-32) соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-5-1 для устройств управления и сигнализации. Обеспечивает электрическую изоляцию между силовым и слаботочным контуром, что снижает риск повреждения чувствительной аппаратуры.

Преимущества

• Универсальность: работает как с переменным, так и с постоянным током;
• Высокая надёжность: механическая связь с главными контактами автомата исключает ложные срабатывания;
• Простота установки: не требует доработки корпуса или сверления;
• Долгий срок службы: 15 лет при соблюдении условий эксплуатации;
• Чёткая визуализация состояния: легко интегрируется с индикаторами и PLC.

Ограничения применения

• Не предназначена для коммутации силовых токов - максимальный ток 0,5 А; использование выше этого значения приведёт к оплавлению контактов;
• Подходит только для автоматов серии MASTER - несовместим с другими сериями IEK или конкурентов;
• Не имеет защиты от пыли и влаги (IP-класс не указан) - не рекомендуется для открытых или сырых помещений без дополнительной защиты;
• Может работать некорректно при частых перегрузках или ударных токах в цепи управления.

Примеры использования

• Сигнализация включения насоса на панели управления водокачки;
• Индикация работы конвейера через LED-индикатор на стенде;
• Подключение к контроллеру PLC для логики “если автомат отключён - остановить линию”;
• Автоматическое отключение освещения при срабатывании защиты на станке.

Практические советы

• Проверьте соответствие модели автомата - ДКм-125 (ДКм-32) устанавливается только на ВА88 MASTER;
• При подключении используйте провода сечением 0,5–2,5 мм2 - слишком толстые плохо зажимаются, тонкие могут порваться;
• Не затягивайте винты чрезмерно - это повредит пластиковую клемму;
• Если нужна индикация обоих состояний (вкл/выкл), используйте оба контакта: НО и НЗ;
• При использовании в системах безопасности - проверяйте целостность цепи сигнализации ежемесячно.
